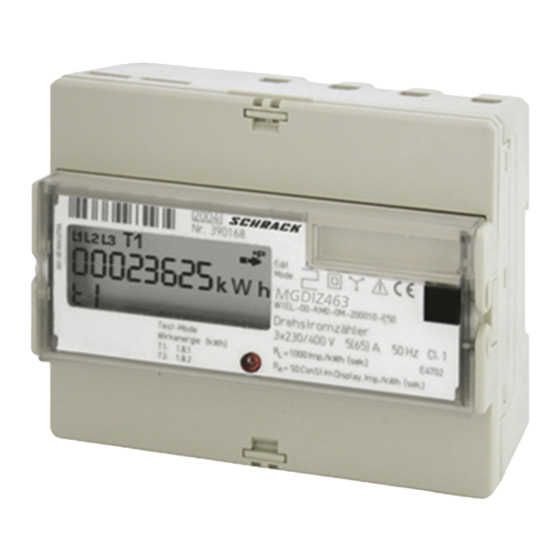

Schrack Technik DIZ Handbuch
Industriezähler
Verwandte Anleitungen für Schrack Technik DIZ
Inhaltszusammenfassung für Schrack Technik DIZ
- Seite 1 PRODUKTHANDBUCH FÜR DEN DIGITALEN INDUSTRIEZÄHLER DIZ INSTALLATION I GERÄTEBESCHREIBUNG I BEDIENUNG Edition: 12.09.2007 DIZ-Vers. 3.03...
- Seite 2 SCHRACK TECHNIK IN: ÖSTERREICH Seybelgasse 13 1230 WIEN T +43 1/866 85 - 544 F +43 1/866 85 - 1520 E inf@schrack.at BELGIEN KROATIEN Twaalfapostelenstraat 14 Zavrtnica 17 SINT-DENIJS-WESTREM ZAGREB T +32 9/384 79 92 T +385 1/605 55 00...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Vorbemerkungen................... 5 1.1 Sicherheitshinweise ..................... 5 1.2 Wartung ......................5 1.3 Information für den Stromkunden ................ 5 2 Montage und Installation................6 2.1 Montage......................6 2.2 Installation ......................7 2.2.1 Anschlussbeispiele.................... 8 3 Allgemeine Beschreibung................10 4 Normen und Vorschriften................10 Gehäuse-, Bedien- und Anzeigeelemente.......... - Seite 4 Funktionsschaltbild Wandlerzähler ............14 Bild 6: Systemaufbau - RS485-Zweidrahtbus........... 17 Bild 7: Detailzeichnung - RS485 Abschlusswiderstand ........17 Bild 8: DIZ mit Pfadtrenner ................18 Tabellenverzeichnis Tabelle 1: Klemmenabmessungen, Anschlussquerschnitte, Drehmomente....8 Tabelle 2: Gehäuse- und Anzeigeelemente............11 Tabelle 3: Beschreibung der Anzeigeelemente............
-
Seite 5: Vorbemerkungen
1 Vorbemerkungen In diesem Handbuch sind alle Ausführungsvarianten und Funktionen des DIZ ab Firmwareversion 3.03 beschrieben. Beachten Sie, dass die Zähler in Bezug auf Konfiguration, Datenschnittstellen, Ein-/Ausgänge u. a. unterschiedlich ausgeführt sein können. Möglicherweise sind daher Zählermerkmale beschrieben, die auf den von Ihnen eingesetzten Zähler nicht zutreffen. -
Seite 6: Montage Und Installation
Die Messgeräte müssen im Übrigen so verwendet werden, dass die Ablesbarkeit der verrechnungsrelevanten Messergebnisse und der Fehlermeldungen auch für die Stromkunden gegeben ist. 2 Montage und Installation 2.1 Montage Die Zähler der Baureihe DIZ sind für Montage auf Hutschienen TH 35-7.5 gemäß DIN 60715 konzipiert. Bild 1: Gehäuseabmessungen Montage und Installation... -
Seite 7: Installation
Zähler im Spannungspfad mit < 10 A. Der Steuereingang ist mit einer Vorsicherung von 0,5 A abzusichern. Um den DIZ vor unbefugten Eingriffen zu schützen, kann er an den Plombierösen (siehe Seite 11) mit einer Plombe versehen werden. Die Eingänge der Strom- und Spannungszuführungen sowie der Steuereingang und der Impulsausgang befinden sich auf der Oberseite des Zählers. -
Seite 8: Anschlussbeispiele
Stromklemmen / Spannungs- Hilfs- N-Klemme klemmen klemmen 5II1 A 5II1 A 5(65) A / 5II1 A 5(65) A 5(65) A Klemmen- abmessungen 6,9 x 7,9 3,3 x 3,0 2,7 x 3,0 2,7 x 3,0 d = 2,5 B x H (d) mm Maximale Anchluss- querschnitte (mm²) Maximale Dreh-... - Seite 9 4-Leiterausführung, an Stromwandler angeschlossen 4-Leiterausführung, direkt angeschlossen 4-Leiterausführung, an Strom- und Spannungswandler angeschlossen 4-Leiterausführung, an Strom- und Spannungswandler (3 Spannungswandler) angeschlossen (Kunstschaltung mit 2 Stromwandlern) 4-Leiterausführung, an Strom- und Spannungswandler angeschlossen (Kunstschaltung mit 2 Stromwandlern) Montage und Installation...
-
Seite 10: Allgemeine Beschreibung
3 Allgemeine Beschreibung Beim DIZ handelt es sich um einen digitalen Ein- oder Zweitarifzähler zur Messung von positiver und negativer Wirkenergie in 2-, 3- und 4-Leiternetzen. Die Tarifumschaltung erfolgt über einen externen Steuereingang. Die Einsatzgebiete des DIZ sind vornehmlich die Energiedatenerfassung in der Industrie- und Gebäudetechnik, der Schaltanlagenbau und der Einsatz im Energieversorgerbereich. -
Seite 11: Gehäuse-, Bedien- Und Anzeigeelemente
5 Gehäuse-, Bedien- und Anzeigeelemente 5.1 Übersicht 10 11 12 Bild 2: Gehäuse-, Bedien- und Anzeigeelemente Bezeichnung Klappbarer Klemmendeckel Barcode Serien-Nummer Baujahr Plombieröse PTB-Zulassungszeichen Schutzisolierung Netz- und Belastungsart Zusätzliche Dokumentation beachten CE-Zeichen Fach für Messwandlerschild Aufruftaste zur Bedienung des Zählers Klappbarer Klemmendeckel LC-Anzeige Energieart... -
Seite 12: Anzeige
5.2 Anzeige Bei der Geräteanzeige handelt es sich um eine Flüssigkristallanzeige (LCD) mit folgendem Aufbau: Bild 3: Aufbau der Anzeige Beschreibung Phasenanzeige L1, L2, L3 leuchten dauernd: Phasenspannungen liegen an L1, L2, L3 blinken: Drehfeld der Spannung ist falsch Anzeige des aktiven Tarifs Tarif 1 ist aktiv Tarif 2 ist aktiv Energierichtungsanzeige... -
Seite 13: Technische Beschreibung
6 Technische Beschreibung 6.1 Technische Daten Messwandlerzähler Direktmessender Zähler 5ll1 A und 1 A 5(65) A Spannung 4-Leiter-Zähler 3x230/400 V, 3x290/500 V, 3x230/400 V, 3x290/500 V 3x58/100 V, 3x63/110 V 3-Leiter-Zähler 3x100 V, 3x110 V, 3x400 V, 3x500 V 3x400 V, 3x500 V 2-Leiter-Zähler 1x100 V, 1x110 V, 1x230 V 1x230 V... -
Seite 14: Funktionsschaltbild
6.2 Funktionsschaltbild 6.2.1 Direktmessender Zähler 5(65) A Bild 4: Funktionsschaltbild direktmessender Zähler 6.2.2 An Wandler angeschlossener Zähler 5II1 A Bild 5: Funktionsschaltbild Wandlerzähler Technische Beschreibung... -
Seite 15: Eingänge
58...230 V AC (Standard) Steuerspannung 5...40 V DC Tabelle 5: Spezifikationen der Eingänge 6.4 Ausgänge Der DIZ verfügt über einen potentialfreien S0-Impulsausgang (gemäß DIN 43 864) oder potentialfreien MOSFET-Impulsausgang (Halbleiterrelais). Die MOSFET-Ausgänge können als Öffner oder Schließer ausgeführt sein. Spezifikationen Opto-MOSFET max. -
Seite 16: Prüf-Led
, Einzelphasen von P, U und I Summe - Fehlerstatus - U- und I-Wandlerfaktoren Weitere Funktionen und Details sind in der LON-Beschreibung für den DIZ beschrieben. Die vom Zähler galvanisch getrennte LON-Schnittstelle befindet an den Zusatzklemmen 14 und 16. Technische Beschreibung... -
Seite 17: Rs485-Schnittstelle
6.5.3 RS485-Schnittstelle Die elektrische Schnittstelle RS485 ist eine symmetrische Zweidraht-Schnittstelle (halbduplex) und ist gemäß TIA/EIA-485 / ITU-T V.11 ausgeführt. Das Datenprotokoll ist das M-Bus Protokoll. Über die RS485-Schnittstelle können folgende Parameter übertragen werden: - Herstelleridentifikation, optional frei wählbar - Medium - Primär- und Sekundäradresse M-Bus - Energiewerte - Momentanwert P... -
Seite 18: Batterie
6.6 Batterie Der DIZ ist mit einer internen Batterie ausgestattet sein, die eine Auslesung des Zählers im spannungslosen Zustand erlaubt. Sofern der Zähler ununterbrochen über die Batterie betrieben wird, beträgt deren Lebensdauer mindestens 30 Stunden, bei einer spannungsfreien Auslesung einmal im Monat (etwa 5 min) etwa 30 Jahre. -
Seite 19: Bedienung Des Zählers
7 Bedienung des Zählers Die Bedienung des DIZ erfolgt über eine mechanische Taste (Aufruftaste), mit der die Anzeige gesteuert wird und Einstellungen im Editiermodus vorgenommen werden können. Sofern der Zähler mit einer Batterie ausgestattet ist, kann bei Spannungslosigkeit das Standardmenü in der Anzeige aufgerufen werden. Der Prüfmodus, das Adressmenü... -
Seite 20: Standardmenü
7.1.1 Standardmenü Im Normalbetrieb befindet sich der Zähler im Standardmenü. Auf der Anzeige wird der Energiewert des aktiven Tarifs angezeigt (Standardanzeige). Mit einem kurzen Tastendruck wird zum nächsten Menüpunkt weitergeschaltet. Am Ende des Standardmenüs gibt es die Möglichkeit, mit einem langen Tastendruck in den Prüfmodus, in das Adressmenü... - Seite 21 Fortsetzung des Standardmenüs U-Wandlerkonstante oder (nur bei Wandlerzählern) I-Wandlerkonstante oder (nur bei Wandlerzählern) Leistung P oder für alle Phasen Leistung P oder für Phase 1 Bei negativer Leistungsanzeige muss der Stromwandleranschluss L1 (Klemmen 1-3) geprüft werden. Leistung P oder für Phase 2 Bei negativer Leistungsanzeige muss der Stromwandleranschluss L2 (Klemmen 4-6) geprüft werden.
-
Seite 22: Tabelle 9: Standardmenü
Fortsetzung des Standardmenüs Strom I oder für Phase 3 Ausgangskonstante in oder Imp./kWh (nur bei Zählern mit S0-Ausgang) Impulslänge in Sekunden oder (nur bei Zählern mit S0-Ausgang) Primäradresse oder (nur bei Zählern mit M-BUS-/RS485-Schnittstelle) Sekundäradresse oder (nur bei Zählern mit M-BUS-/RS485-Schnittstelle) Baudrate M-BUS oder... -
Seite 23: Prüfmodus (Nur Für Eichung)
7.1.2 Prüfmodus (nur für Eichung) Dass sich der Zähler im Prüfmodus befindet, wird durch einen blinkenden Stern in der Anzeige angezeigt. In der Standardanzeige des Prüfmodus werden, sofern konfiguriert, immer die beiden Tarifregister (T1 und T2) der momentan aktiven Energierichtung oder der zuletzt aktiven Energierichtung angezeigt. - Seite 24 Fortsetzung des Prüfmodus Tarif 1, oder negative Wirkenergie (wenn konfiguriert) Tarif 2, oder negative Wirkenergie (wenn konfiguriert) U-Wandlerkonstante oder (nur bei Wandlerzählern) I-Wandlerkonstante oder (nur bei Wandlerzählern) Ausgangskonstante in oder Imp./kWh (nur bei Zählern mit S0-Ausgang) Impulslänge in Sekunden oder (nur bei Zählern mit S0-Ausgang) Primäradresse...
-
Seite 25: Adressmenü
Fortsetzung des Prüfmodus Aktivierung des zum nächsten Menüpunkt Adressmenüs Einstieg in das Adressmenü (siehe Kapitel 7.1.3 Adressmenü) Aktivierung des Standardanzeige Editiermodus Einstieg in den Editiermodus (siehe Kapitel 7.1.4 Editiermodus) Tabelle 10: Prüfmodus 7.1.3 Adressmenü Das Adressmenü steht nur zur Verfügung, wenn der Zähler über eine M-Bus- oder RS485-Schnittstelle verfügt. -
Seite 26: Tabelle 11: Adressmenü
Editierbeispiel: In der folgenden Tabelle wird beispielsweise der Wert für die Primäradresse von 001 auf 002 geändert. Zum Ändern der Sekundäradresse und der Baudrate gilt dieselbe Vorgehensweise. Adressmenü Taste Menüpunkt Anzeige (Betätigung führt, wenn nicht anders angegeben, zum nächsten Menüpunkt) Primäradresse zum nächsten Menüpunkt... -
Seite 27: Editiermodus
7.1.4 Editiermodus Der Editiermodus steht nur bei ungeeichten Zählern zur Verfügung. Nach der Eichung des Zählers können die Werte im Editiermodus nicht mehr geändert werden. Den Status des Editiermodus wird durch Hand-Symbol in der Anzeige angezeigt: blinkendes Hand-Symbol: Editiermodus ist aktiv, die Editierdaten können geändert werden dauernd leuchtendes Hand-Symbol: Editiermodus ist deaktiviert, kann aber bei konfigurierter Passwortfunktion mit einem Passwort aktiviert werden... -
Seite 28: Passwort Ändern
Impulsdauer Die Impulsdauer kann in Abhängigkeit von der Impulswertigkeit auf 30 ms, 50 ms oder 100 ms eingestellt werden. 30 ms (f = 16,7 Hz) 50 ms (f = 10 Hz) 100 ms (f = 5 Hz) Bei einem primären Impulsausgang kann die Impulswertigkeit und die Impulsdauer nicht verändert werden. - Seite 29 Hinweis: Wird die Taste länger als 5 min nicht betätigt, springt die Anzeige zurück in die Standardanzeige. Der Editiermodus wird dabei nicht verriegelt, d.h. die Daten können später wieder editiert werden. = kurzer Tastendruck (t < 2 s) Betätigung = langer Tastendruck (2 s ≤ t <...
-
Seite 30: Beispiel: Ändern Der Zählwerksstelligkeit
Fortsetzung des Editiermodus I-Wandlerkonstante zum nächsten Menüpunkt (nur bei Wandlerzählern) Wert editieren Beispiel: Ändern der Zählwerksstelligkeit Stelligkeit der zum nächsten Energiezählwerke Menüpunkt Wert editieren Eingestellter Wert nächster Wert (Wert blinkt) Wert übernehmen neu eingestellter Wert nächster Wert Wert übernehmen Ausgangskonstante in zum nächsten Menüpunkt Imp./kWh... -
Seite 31: Tabelle 13: Editiermodus
Fortsetzung des Editiermodus Prüfmodus verlassen und zum nächsten zur Standardanzeige Menüpunkt wechseln (nur bei aktiviertem Wert editieren Prüfmodus) Editiermodus verlassen zum Menüanfang Wert editieren Wert blinkt zur Anzeige „CLOSE“ Editiermodus verlassen, Wechsel zur Standardanzeige und Übernahme aller Werte zurück zur Anzeige Editiermodus verlassen „ESCAPE“... -
Seite 32: Index
Index Adressmenü .......19, 20, 22, 23, 25, 26 Impulsdauer ..........15, 16, 28 Anschlusspläne ............8 Impulswertigkeiten..........27 Anschlussquerschnitte ..........8 Aufruftaste ..........11, 18, 19 Ausgänge ..........5, 13, 15, 28 Klassengenauigkeit..........11, 13 Impulsausgang ......7, 10, 11, 15, 27, 28 Klemmenabmessungen..........
