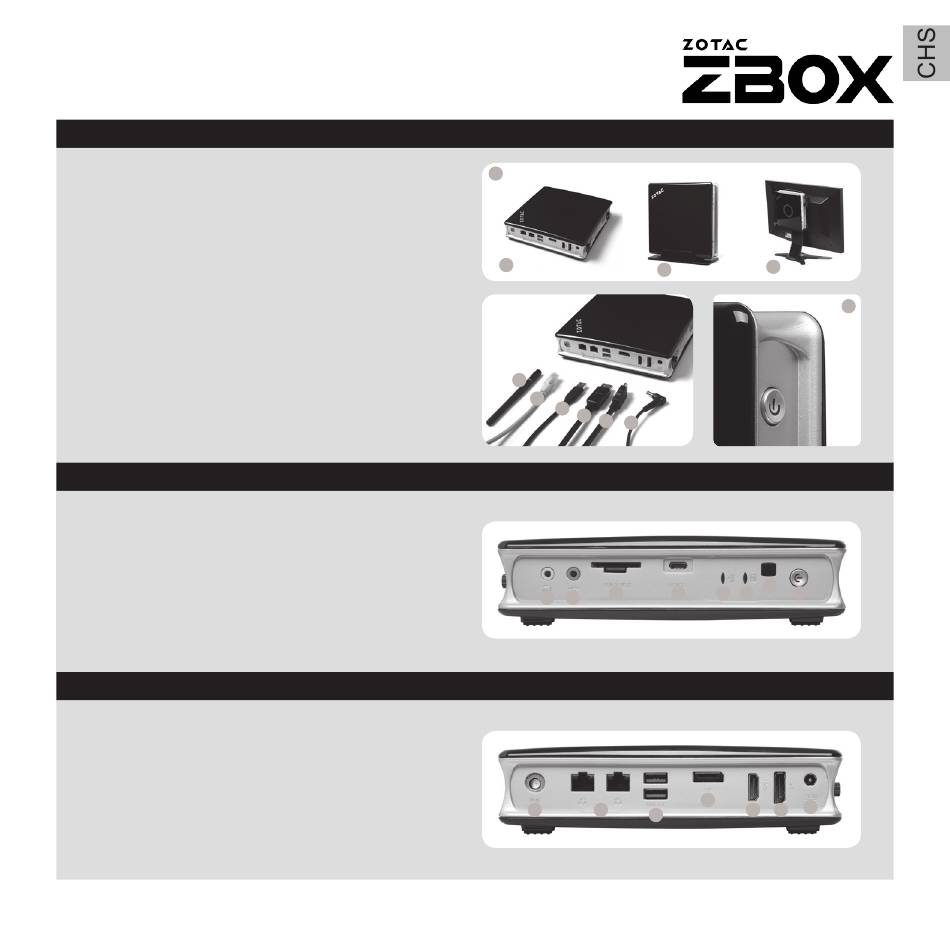

安装你的索泰 ZBOX
1.选择您的索泰ZBOX安装方式
i 平放索泰ZBOX
ii 把索泰ZBOX安装在立架上
iii 把索泰ZBOX安装在显示器后
2.连接Wifi天线
3.连接网线
4.连接USB 3.0设备
5.连接DisplayPort显示器
6.连接HDMI显示器
7.连接电源线
8.启动系统
9.安装操作系统
正面
1. 耳机/立体声输出接口
2. 麦克风接口
3. USB 3.1端口/读卡器（SD/SDHC/SDXC）
4. USB 3.1 Type-C端口
5. 无线网络指示灯
6. 硬盘状态灯
7. IR接收器
8. 电源键
背面
1. 无线网络天线接口
2. 以太网接口
3. USB 3.0端口
4. DisplayPorts接口
5. HDMI接口
6. 电源输入接口（直流19V）
1
i
ii
2
3
4
5
6
7
3
1 2
1 2
3
iii
8
7
4 5 6 8
4
6
5 4
5
