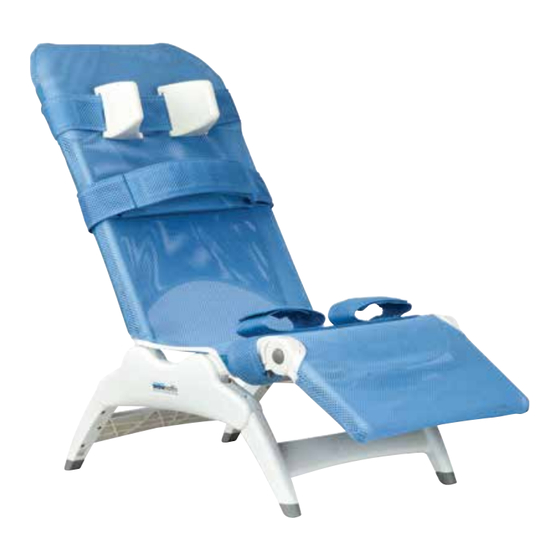

- Seite 1 Rifton Wave die Bade- und Duschliege von Rifton Gebrauchsanleitung...
-
Seite 2: Ihr Schuchmann Team
Sehr geehrte Kundin - sehr geehrter Kunde, An dieser Stelle möchten wir Ihnen für das entgegengebrachte Vertrauen und den Kauf unseres Produkts danken. Wir möchten Sie bitten, vor der ersten Inbetriebnahme des Produkts, die Gebrauchsanleitung aufmerksam durchzulesen und zu beachten. Berücksichtigen Sie bitte, dass Hinweise und Darstellungen in dieser Gebrauchsanleitung auf Grund der Austattung von Ihrem Produkt abweichen können. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Vorbereitung der Bade- und Duschliege für den Gebrauch ............4 1.1 Auslieferung ..........................4 1.2 Sicherheitsmaßnahmen vor dem Gebrauch .................4 1.3 Sicheres Entsorgen ........................4 1.4 Anbringungsort der Gebrauchsanleitung ..................4 2. Produktbeschreibung ........................5 2.1 Materialinformationen ........................5 2.2 Handhabung / Transport ........................5 2.3 Anwendungsbereiche, bestimmungsgemäße Verwendung ............5 2.4 Nicht bestimmungsgemäße Verwendung / Warnhinweise ............6 2.5 Ausstattung Grundmodell ......................7... -
Seite 4: Vorbereitung Der Bade- Und Duschliege Für Den Gebrauch
1. Vorbereitung der Bade- und Duschliege für den Gebrauch 1.1 Auslieferung Bitte überprüfen Sie das Produkt bei Erhalt auf Vollständigkeit, Fehlerfreiheit und achten Sie auf eventuelle Transportschäden. Überprüfen Sie die Ware in Gegenwart ihres Überbringers Sollten Transportschäden auftreten, veranlassen Sie bitte eine Bestandsaufnahme (Feststellung der Mängel) in Gegenwart des Überbringers. -
Seite 5: Produktbeschreibung
2. Produktbeschreibung 2.1 Materialinformationen Die Bade- und Duschliege Rifton Wave ist aus UV-beständigem PVC-Rohr und Ny- longewebe gefertigt. Alle Metallteile sind aus rostfreiem Stahl. Die Gurte sind aus Nylonklett genäht. Das Badeliegenuntergestell besteht aus UV-beständigem PVC- Rohr. Alle Metallteile sind aus rostfreiem Stahl gefertigt. Alle Artikel sind latexfrei. -
Seite 6: Nicht Bestimmungsgemäße Verwendung / Warnhinweise
2.4 Nicht bestimmungsgemäße Verwendung / Warnhinweise ACHTUNG! • Achten Sie darauf, dass die Bade- und Duschliege nur von einem Kind/ Jugend- lichen genutzt wird. • Lassen Sie das Kind niemals unbeaufsichtigt auf der Bade- und Duschliege sitzen. • Die korrekte Benutzung der Bade- und Duschliege erfordert eine genaue und sorgfältige Einarbeitung des behandelnden Betreuers. -
Seite 7: Ausstattung Grundmodell
2.5 Ausstattung Grundmodell • Folgemodell der Rifton Blue Wave (BEN) • UV-beständiges Kunststoffgestell mit abnehmbarem Bezug • winkelverstellbare Sitz- und Rückenfl äche • Rückenwinkel mit praktischer Einhandbedienung verstellbar • zwei Liegehöhen über verstellbare Füße Grundmodell 1: Standard Grundmodell 2: Standard, mit im Winkel verstellbarer Wadenanlage Grundmodell 3: Standard , inkl. -
Seite 8: Allgemeine Einstellungen
Die Bade- und Duschliege Rifton Wave bietet Unterstützung während des Badens in Badewannen oder anderen Badeumgebungen. Der Sitz, der Rücken und die Wadenanlage sind verstellbar. Rifton Wave ist in drei Größen lieferbar. Alle Größen der Badeliege passen auf das Duschuntergestell (A), das Badewannenuntergestell (B) und das Transferuntergestell (C). -
Seite 9: Sitzwinkel
3.2 Sitzwinkel Für die Einstellung des Sitzwinkels müssen die beiden grauen Auslöser (A) gleichzeitig nach vor- ne gezogen werden und der Sitz kann in die ge- wünschte Position gestellt werden. Der Sitz muss hörbar einrasten. 3.3 Wadenwinkel Für die Einstellung des Winkels der Wadenanla- ge müssen die beiden grauen Auslöser (B) rein- gedrückt werden. -
Seite 10: Kopfstütze / Rumpfstütze
3.4 Kopfstütze / Rumpfstütze Die Position der Kopfstütze / Rumpfstütze (A) kann mittels Klettverschluss schnell und einfach in die gewünschte Position stufenlos eingestellt werden. Die Breite kann durch Verschieben der jeweiligen Führung verstellt werden. 3.5 Brust-, Becken- und Beingurt Die Position des Brust-/Beckengurtes (B) kann mittels Klettverschluss schnell und einfach in die gewünschte Position stufenlos eingestellt wer- den. -
Seite 11: Zubehör
4. Zubehör 4.1 Montage Badeliege auf dem Badewan- nen-Untergestell Stellen Sie die Füße der Badeliege in die maximal aufgerichtete Position (siehe Punkt 3.6). Danach die Füße der Badeliege fest in die Aufnahmen (A) des Untergestells drücken bis sie einrasten. Um die Badeliege herauszunehmen, die grauen Hebel (B), wie abgebildet, nacheinander herun- terdrücken und die Badeliege anheben. -
Seite 12: Montage Badeliege Auf Dem Transferuntergestell
4.3 Montage Badeliege auf dem Transferun- tergestell Drücken Sie die grauen Laschen (A) zusammen und stellen Sie die Beine aufrecht bis diese hör- bar einrasten. Bringen Sie anschließend die Standbeine der Badeliege in eine komplett flache Position (sie- he Punkt 3.6) und haken Sie die Badeliege unter dem Haken (B) ein. -
Seite 13: Schwenkbarkeit Des Transferuntergestells Von Rechts Nach Links (Oder Umgekehrt)
4.3.2 Schwenkbarkeit des Transferunter- gestells von rechts nach links (oder umgekehrt) Das Transferuntergestell ist entweder nach links oder nach rechts schwenkbar. Um die Richtung der Schwenkbarkeit jeweils zu ändern, entfernen Sie die Schrauben (A). Entfernen Sie die beiden Kunststoffgleiter (B) und den Kunststoffstecker (C) und heben Sie die obere Plattform an. -
Seite 14: Bedienung Der Lenkräder
4.4 Bedienung der Lenkräder Bremsen / Feststellen der Lenkräder (mit Schuh- spitze): Bremsen angezogen Lösen der Lenkräder: Bremsen gelöst... -
Seite 15: Instandhalten Und Reinigen
5. Instandhalten und Reinigen 5.1 Reinigen Alle Rahmenelemente bitte mit einem Schwamm oder feuchtem Tuch reinigen. Die Bezüge sind abnehmbar und können bei 40° in der Waschmaschine gewaschen werden, nicht schleudern! Bitte den Bezug nicht im Trockner trocknen und keine scharfen Putzmittel oder Ähnliches verwenden. -
Seite 16: Technische Daten
6. Technische Daten Gr. 1 Gr. 2 Gr. 3 Nutzergröße 76 - 117 cm 102 - 142 cm 127 - 188 cm Sitztiefe 27 cm 33 cm 43 cm Sitzbreite 38 cm 38 cm 44 cm Rückenhöhe 58 cm 67 cm 81 cm Sitzhöhe 5 - 18 cm... -
Seite 17: Gewährleistung
7. Gewährleistung Bei allen Produkten gilt die zweijährige gesetzliche Gewährleistungsfrist. Diese beginnt mit der Ablieferung bzw. der Übergabe der Ware. Tritt innerhalb dieser Zeitspanne an der von uns gelieferten Ware nachweislich ein Werkstoff- oder Fa- brikationsfehler auf, werden wir bei frachtfreier Rücksendung an uns, den ange- zeigten Schaden sichten und gegebenenfalls kostenlos und nach unserer Wahl nachbessern oder neu liefern. -
Seite 18: Identifizierung
Fax: +49 (0) 54 05 / 909 - 109 erklärt in alleiniger Verantwortung, dass das nachfolgend genannte Produkt der Produktklasse 1 „Rifton Wave“ - die Bade- und Duschliege von Rifton Art.-Nr.: 58 01 000 (Gr. 1) 58 02 000 (Gr. 2) 58 03 000 (Gr. -
Seite 19: Seriennummer / Herstellungsdatum
8.2 Seriennummer / Herstellungsdatum Die Seriennummer, das Herstellungsdatum sowie weitere Angaben finden Sie auf dem Typenschild, das sich auf jedem unserer Produkte befindet (A innen). Produktname Artikelnummer Seriennummer Schuchmann GmbH & Co. KG Dütestr. 3 · 49205 Hasbergen · Germany Größe Product Size... -
Seite 20: Produktversion
8.3 Produktversion Die Bade- und Duschliege Rifton Wave ist in drei Größen erhältlich und kann durch vielfältiges Zubehör ergänzt werden (siehe Punkt 4). 8.4 Ausgabe des Dokuments Gebrauchsanleitung Rifton Wave - Änderungsstand A; Ausgabe 11.2016 8.5 Name und Adresse des Herstellers, ausliefernder Fachhändler Dieses Produkt wurde hergestellt von: Schuchmann GmbH &...
