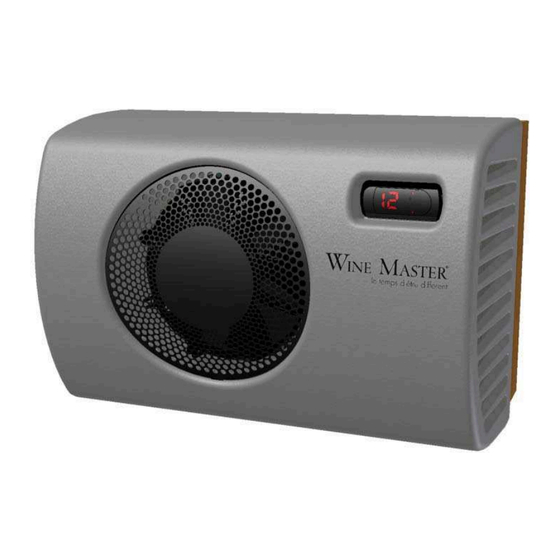

Wine C25/C25S(R)
INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL :
Ihr Klimafachhändler
Kälte
Klima
•
Günther Kälte Klima GmbH
Schwalbenrainweg 15
D-63741 Aschaffenburg
GERMANY
Telefon
+49 (0) 60 21- 34 94 - 0
Telefax
+49 (0) 60 21- 46 07 74
http://www.gkk.net
Réf notice : W1886
Novembre 2009
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wine Master Wine C25
Inhaltszusammenfassung für Wine Master Wine C25
- Seite 1 Wine C25/C25S(R) INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL : Ihr Klimafachhändler Günther Kälte Klima GmbH Schwalbenrainweg 15 D-63741 Aschaffenburg GERMANY Telefon +49 (0) 60 21- 34 94 - 0 Réf notice : W1886 Telefax +49 (0) 60 21- 46 07 74 http://www.gkk.net...
-
Seite 2: Inhaltsverzeichnis
2.3.2. EINSETZEN DES KLIMAGERÄTES IN DEN HOLZRAHMEN ........Seite 20 2.3.3. ANBRINGEN DER KONDENSATABLEITUNG ............3. INBETRIEBNAHME DES KLIMAGERÄTES WINEMASTER ......Seite 22 Seite 22 3.1. INBETRIEBNAHME DES MODELLS WINE C25 ........... Seite 22 3.1.1. ANSCHLIEßEN DES KLIMAGERÄTES ..............Seite 22 3.1.2. EINSTELLEN DER TEMPERATUR ................ -
Seite 3: Vom Rebstock Zum Wein
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) VOM REBSTOCK ZUM WEIN Früher baute man Häuser, in denen auch ein Keller vorgesehen war, in dem die Temperatur das ganze Jahr über relativ konstant blieb – im Durchschnitt zwischen 14 und 16°C. Heute stellt dieser Fall eher eine Ausnahme dar. Wenn man sich jedoch einen richtigen Weinkeller einrichten will, so darf dieser keine starken... -
Seite 4: Technische Daten
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) TECHNISCHE DATEN WINE C25 / WINE C25S (R) 540x380x525 Abmessungen 31 kg Gewicht Temperatureinstellung Werkseitig auf 12° eingestellt, regelbar zwischen 4 & 15°C* Maxi Aussertemperatur 35°C** Kühlleistung 550 W bei 15°C** Stromversorgung 230V-50 Hz + 3 meter Kabel... -
Seite 5: Ausstattung Des Weinkellers
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) 1.2 AUSTATTUNG DES WEINKELLERS 1.2.1 WÄRMEDÄMMUNG Für den einwandfreien Betrieb des Winemasters müssen der Boden, die Decke und die Wände mit einer Wärmedämmung versehen sein. Bei richtiger Wärmedämmung ergibt sich eine bessere Stabilität der Temperatur und der Luftfeuchtigkeit. -
Seite 6: Wärmedämmung Des Bodens
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) Sandwichplatten : Die Dämmplatte ist zwischen zwei Verkleidungen (Gips- oder Holzplatten) eingefügt. Eine Verkleidung der Dämmplatten ist wichtig: Sie schützt vor Stoßbeanspruchung und gewährleistet soIhre langfristige Haltbarkeit. Keine Dämmstoffe aus Mineralfaser (Stein- und Glaswolle) verwenden, denn Sie können feucht werden und die Wärmedämmung nicht mehr leisten. -
Seite 7: Einbau Des Klimagerätes Winemaster
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) 2. EINBAU DES KLIMAGERÄTES WINEMASTER DAS GERÄT MUSS IN DER EINHALTUNG DER NATIONALE INSTALLATION ELECTRISCH. Benötigtes Werkzeug 1. Kreuzschlitz-Schraubendreher PZ 2 2. Wasserwaage 3. Kombizange 4. Meterband 2.1 WANDDURCHBRUCH In der Wand eine Öffnung anbringen, in der der Holzrahmen des Klimagerätes eingesetzt werden kann. Dessen Abmessungen betragen 514 mm (Länge) x 374 mm (Höhe). -
Seite 8: Anbringen Des Klimagerätes
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) 2.3 ANBRINGEN DES KLIMAGERÄTES 2.3.1 KUNSTSTOFFHAUBE ABNEHMEN Die 2 Schrauben auf jeder Seite des WINEMASTERS Kunststoffhaube abnehmen. abschrauben. 2.3.2 EINSETZEN DES KLIMAGERÄTES IN DEN HOLZRAHMEN Das Klimagerät in den Holzrahmen Zuerst oben 2 Schrauben mit deren Danach seitlich 2 Schrauben mit schieben. -
Seite 9: Anbringen Der Kondensatableitung
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) 2.3.3 ANBRINGEN DER KONDENSATABLEITUNG Die Schlauchschelle so nah wie Ablassnippel des Kondensat- PVC-Schlauch auf den Ablassnippel möglich an der Abdeckhaube Sammelbehälters schieben. anbringen, um eine optimale Haftwirkung zu erzielen. Die Schlauchschelle mit einer Der Schlauch ist befestigt. Die Abdeckhaube wieder anbringen Kombizange o. -
Seite 10: Inbetriebnahme Des Klimagerätes Winemaster
Einstellungswert zu prüfen und wenn nötig zu ändern nach den folgenden Erklärungen (siehe 3.1.2 und 3.2.2.). BEVOR DIE EINSTELLUNGSTEMPERATUR ZU ANDERN, PRUFEN SIE, WENN ES SICH GUT HANDELTE WINE C25 (3.1) ODER C25S (R) (3.2). 3.1 INBETRIEBNAHME DES MODELLS WINE C25 3.1.1. -
Seite 11: Inbetriebnahme Des Modells Wine C25S(R) (Mit Heizung)
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) ROTES LICHT EINGESCHALTET AUF DEM SCHALTERKASTEN = ENTEISUNG EINGESCHALTET 3.2 INBETRIEBNAHME DES MODELLS WINE C25S(R) (MIT HEIZUNG) 3.2.1 ANSCHLIEßEN DES KLIMAGERÄTES Wenn Sie den Netzstecker des Gerätes in eine Wandsteckdose stecken, beginnt der Ventilator im Weinkeller sofort zu laufen. -
Seite 12: Automatische Abtauung
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) 3.3 AUTOMATISCHE ABTAUUNG Die Thermostate der Modelle C25/C25S(R) sind für eine automatische Abtauung regelmässig zu machen. In dieser Position ist der Kompressor abgeschaltet. Nur der Ventilator in der Kellerseite ist in Betrieb. Die eventuellen Kondensate, die durch dieses Abtauen entstehen, werden durch den Schlauch abgeführt. 4. -
Seite 13: Garantie
BEDIENUNGSANLEITUNG WINEMASTER C25 / C25S (R) 5. GARANTIE 5.1. ZWEIJÄHRIGE VERTRAGSGARANTIE Auf das Klimagerät wird eine zweijährige Garantie für Fertigungsfehler erteilt. In der Garantiezeit werden alle als fehlerhaft anerkannten Teile von der Fa. FONDIS ersetzt. Bei Mängeln an elektrischen Komponenten werden alle als fehlerhaft anerkannten Teile nach den entsprechenden Reparaturarbeiten des qualifizierten Händlers oder dessen Beauftragten von der Fa.
