Rocker ROCHEAD BEND Montageanleitung Seite 3

Ahead 1 1/8" • Lenkerdurchmesser 31,8 mm • SLS

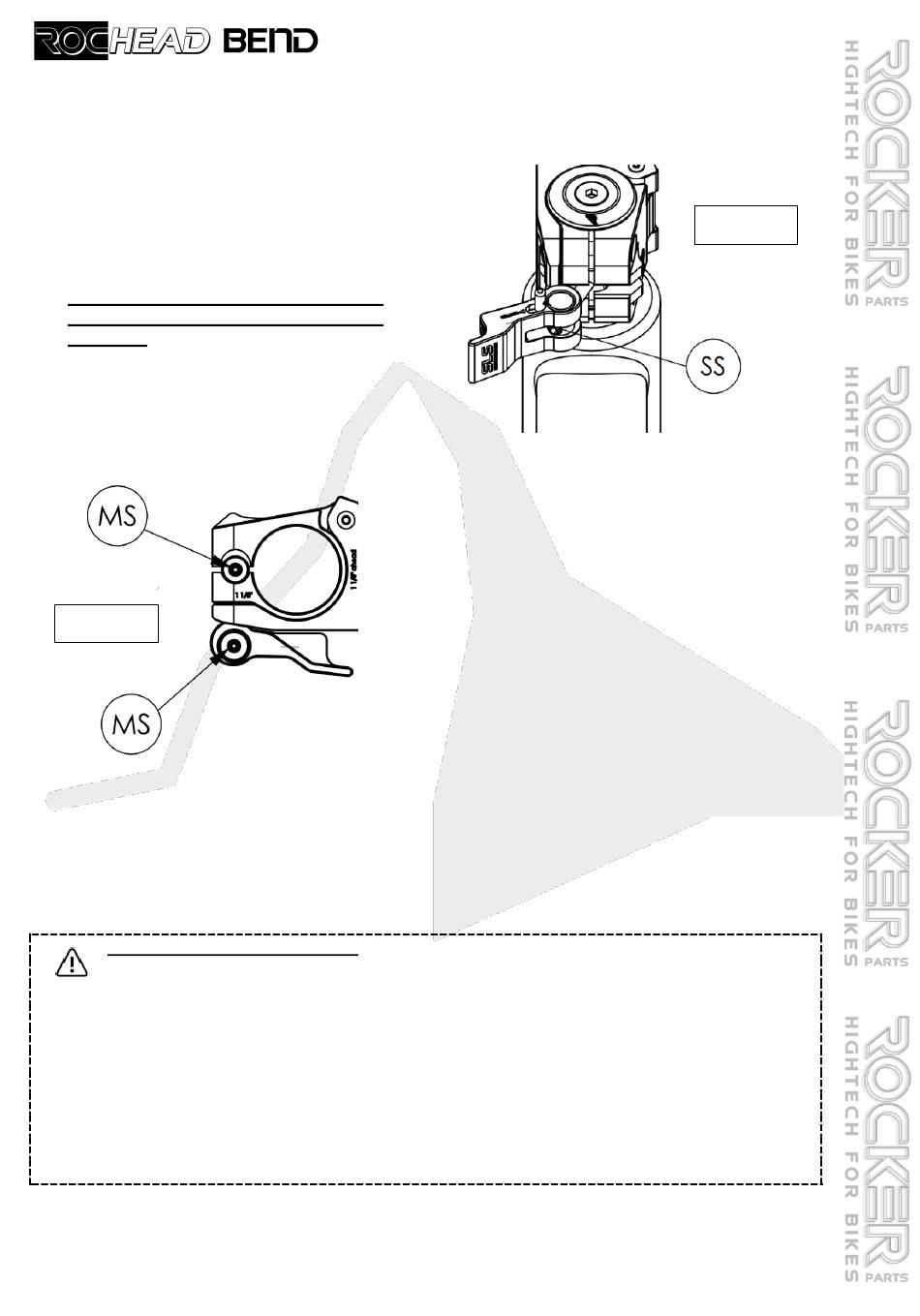

Der Spannhebel [SH] ist mit der
Spannschraube [SS
einzustellen, dass das Ver- und
Entriegeln
für die Fahrposition ohne
großen Kraftaufwand möglich ist.
Beim Verriegeln immer darauf achten,
dass der Sperrriegel [SR] deutlich
einrastet!
Die Hebelposition
Einstellen mit der Madenschraube MS1
zu sichern.
2
Abb.8
1
Allgemeine Sicherheitshinweise:
- Stellen Sie sicher, dass über den gesamten Lenkeinschlag Kabel, Züge und Schläuche spannungsfrei
verlegt sind und nicht geknickt werden.
- Keine Anbauten wie Kindersitz oder Gepäckträger am Vorbau / Lenker montieren. Eine unzulässige
Belastung könnte zur Beschädigung des Vorbaus führen.
- Die Verschraubungen sind 50 km nach Erstmontage sowie bei jeder Wartung oder einmal im Jahr
(mindestens alle 1.000 km) mit ihren Anzugsdrehmomente festzuziehen.
- Unsere Vorbauten sind für den alltäglichen Gebrauch an Fahrrädern, MTB sowie E-Bikes konzipiert.
Nutzung wie Downhill, Dual Slalom, Sprünge, Freeride o.ä. ist ausgeschlossen.
- Wir empfehlen eine Lenkerbreite von 680 mm und ein Fahrergewicht (mit Gepäck) von 100 kg.
Rocker Parts GmbH • Christmannshof 10 • 79206 Breisach am Rhein • info@rocker-parts.de
] (SW 3mm) so
ist nach dem
www.rocker-parts.de
Feb. 2024 - Stand V5
Montageanleitung
Sollte sich der Spannhebel [SH] im
Laufe der Zeit durch häufiges Verstellen
der Vorspannkraft [ABB.7] etwas lösen,
besteht die Möglichkeit, diesen von
unten mit den beiden Madenschrauben
[MS1 und MS2] wieder zu sichern.
beachten, dass dafür
Klemmschraube [S2] entfernt werden
und nach dem eindrehen wieder mit
Drehmoment 6Nm angezogen werden
muss.
Abb.7
Bitte
die untere
