Fachmann durchgeführt werden. Bei Defekten nach Fremdeingriff ist jede Garantieleistung ausgeschlossen. Zur Säuberung sollte nur ein trockenes, weiches Tuch oder ein Pinsel benutzt werden. Bitte verwenden Sie keine Reinigungsmittel oder Wasser. Damit vermeidet ihr etwaige Schäden am Gerät. Bedienungsanleitung 4midiloop TP2.5 2 / 16...
Seite 3

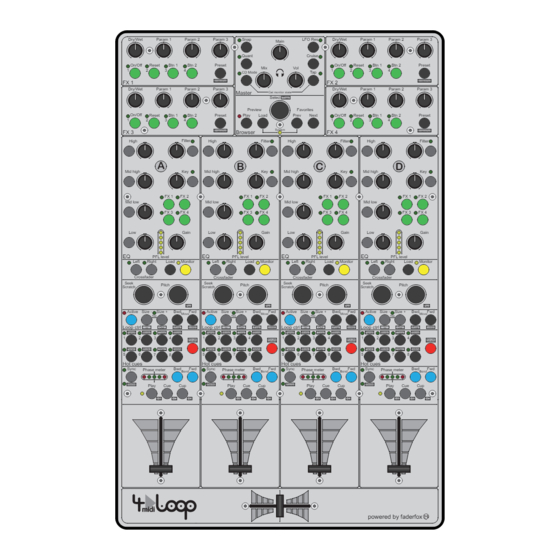

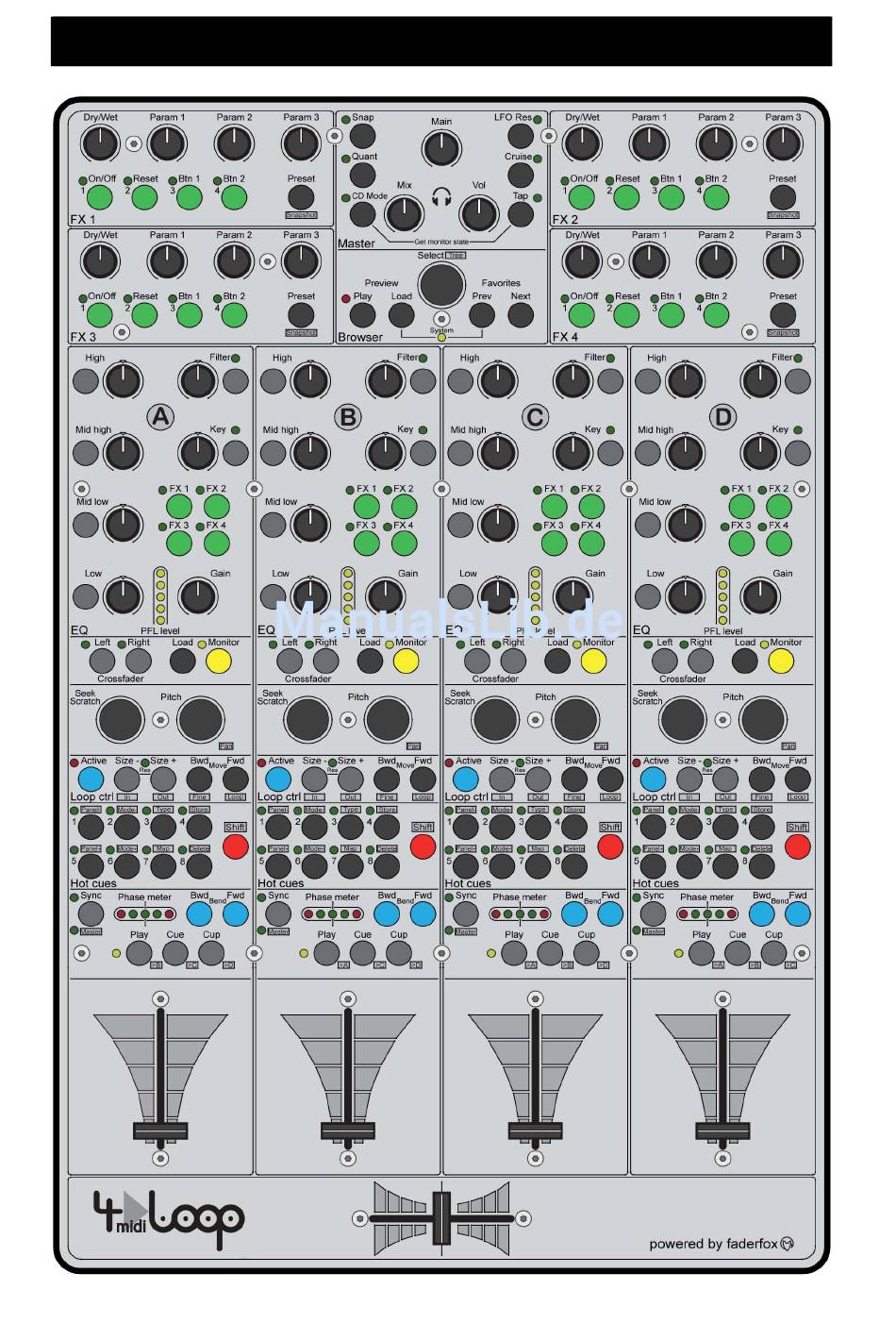

Vorwort Vielen Dank für den Kauf des 4midiloop-Controllers, welcher als erster Controller eine vollständige und gleichzeitige Kontrolle von vier Track oder Remix* Decks und vier Effekt-Slots in Traktor Pro 2.5 ermöglicht. Dieser Funktionsumfang wird durch eine beispiellose ‚Materialschlacht’ von über 600 elektronischen Bauteilen erreicht.
• Allgemein Monitor mit 1024 x 768 Auflösung, USB 2.0, 500 MB freier Festplattenplatz erforderlich Gehäuse • CNC gefrästes Gehäuse Aluminium aus Schweizer Flugzeugindustrie (Avional) • Kompakt und ergonomisch • Eloxaldruck kratzfestes Layout, übersichtlich gestaltet Setup Files • 4midiloop Traktor.zip alle Files sind passend zu Windows oder Mac Bedienungsanleitung 4midiloop TP2.5 4 / 16...
• Der Controller wird vom Computer als '4midiloop' oder als 'USB audio device' erkannt. • Importieren Sie die zwei Setup File’s '4MidiLoop V25 sample.tsi' und '4MidiLoop V25.tsi' durch klicken des Add- Buttons in Traktor Preferences / Controller Manager. Aktivieren Sie die Midi- in und out- Ports für beide Device’s.
Seite 6
FX Typen auszuwählen. Mit Loslassen des Preset Buttons werden die FX Typen gespeichert Über den Shift Button kann mit Preset ein Snapshot gemacht werden, welcher die SHIFT + PRESET Button aktuellen Effekteinstellungen als Grundeinstellung speichert Bedienungsanleitung 4midiloop TP2.5 6 / 16...
Löscht den gesamten Loop (und alle Aufnahmeebenen) Undo / Redo Button FX4 Button 4 Loop-Wiedergabe: Verwirft die letzte Aufnahmeebene oder stellt diese wieder her PRESET + HOTCUE 1-4 Kopiert den aufgenommenen Loop in einen Remix Deck Slot 1-4 Button Bedienungsanleitung 4midiloop TP2.5 7 / 16...
Bei eingeschaltetem Midi Clock Sync blinkt die Tab Led Mit gleichzeitigem drücken von CD Mode und Tab wird Get monitor state aktiviert und synchronisiert die 4midiloop Led’s mit dem Ist Zustand der Traktor Software. Mit CD MODE + TAB Button gleichzeitigem drücken von CD Mode und Tab (2 Sekunden) wird Get monitor state...
Seite 9
Drücken Sie Preview Load und Favorites Prev erneut für 2 Sekunden, um den System Modus zu verlassen. Die System Led leuchtet nicht mehr. Danach muss wieder Get Monitor State aktiviert werden. Blinkende System Led weist darauf hin, dass der 4midiloop Controller vom Computer nicht erkannt ist. Bedienungsanleitung 4midiloop TP2.5 9 / 16...
Mit gleichzeitigem Drücken von Shift und Load wird die Deck Größe verändert MONITOR Button Aktiviert Sie das gewünschte Kopfhörersignal Mit gleichzeitigem Drücken von Shift und Monitor schalten Sie das Advanced Deck SHIFT + MONITOR Button Panel ein oder aus Bedienungsanleitung 4midiloop TP2.5 10 / 16...
Seite 11
Im Remix Deck Betrieb: (siehe Remix Deck S.15) Im Track Deck Betrieb: Mit Move Bwd wird der aktive Loop mit der vorgewählten LOOP BWD MOVE Button Länge im Track zurück verschoben Im Remix Deck Betrieb: (siehe Remix Deck S.15) Bedienungsanleitung 4midiloop TP2.5 11 / 16...
Seite 12
Im Track Deck Betrieb: Wenn Sie die Zuweisung ändern wollen, drücken Sie auf SHIFT + HOTCUE 7 den bisherigen Hotcue-Button, dann auf Map und dann auf den neuen Hotcue Button Button. Im Remix Deck Betrieb: (siehe Remix Deck S.15) Bedienungsanleitung 4midiloop TP2.5 12 / 16...
Seite 13
Mittelmarkierung eine grüne oder rote Led. Wenn die Phase eines Tracks vorwärts verschoben ist, leuchtet rechts der Mittelmarkierung eine grüne oder rote Led. Im Remix Deck Betrieb: (siehe Remix Deck S.15) SHIFT + SNAP Button An- oder abschalten der Phase Meter, für alle Decks gemeinsam Bedienungsanleitung 4midiloop TP2.5 13 / 16...
Seite 14
Mit gleichzeitigem Drücken von Shift und Monitor schalten Sie das Advanced Deck SHIFT + MONITOR Button Panel ein oder aus SEEK Encoder Dient zum verstellen des Volumens in Sample Slot 1 PITCH Encoder Dient zum verstellen des Volumens in Sample Slot 2 Bedienungsanleitung 4midiloop TP2.5 14 / 16...
Seite 15
Samples leuchten Hotcue Led 5-8 immer!) SHIFT + HOTCUE 5-8 Slot 1-4 Monitor on /off Button Mit drücken des Shift Buttons leuchten Hotcue Led 5-8, wenn Monitor Slot 1-4 SHIFT + HOTCUE 5-8 Led eingeschaltet ist Bedienungsanleitung 4midiloop TP2.5 15 / 16...
Seite 16
Soweit den Tasten Led’s zugeordnet sind, sind diese mit den gleichen Midi-Befehlen wie die der Tasten steuerbar. Um Informationen über die Nummern der einzelnen Midi-Befehle zu erhalten, sollten sie im mitgelieferten Setup bei den entsprechenden Funktionen nachschauen. Bedienungsanleitung 4midiloop TP2.5 16 / 16...
