una vez más.
Selección JUMPER
En función de la configuración de los dip-switch se tendrá la salida deseada; véase Tabla A y B. En caso de
uso del alimentador con salida 48 V los dip 5 y 6 deben dejarse en la posición OFF.
Ajuste mínimo
Cross Powerled tiene la función de establecer el nivel de regulación mínima. Para efectuar esta operación será
suficiente actuar sobre el botón de regulación pulsando durante 30 segundos, después la carga se apagará y
el mínimo se ajusta automáticamente a un nivel superior. Será posible ajustar 3 niveles diferentes, mediante
la repetición de la operación arriba mencionada hasta alcanzar el nivel óptimo.
Notas
Antes de la puesta en funcionamiento, cerciórese de haber seleccionado la corriente correcta según el tipo
de LED empleado.
P
Driver para a gestão de Led a corrente constante y Led a tensão constante
- Grau de poluição: 2
- Regulação contínua
- STOP ao máximo
- STOP ao mínimo
- Accionamento gradual (antiofuscamento)
- Desligamento gradual
- Instalação passante
- Ponto luminoso para a identificação no escuro
- Memória de intensidade luminosa (salvo interrupções da rede)
- Alimentação: 24/48Vdc
- Saída
Corrente constante 350-1050mA (seleccionável por meio de dip-switch)
Tensão constante 12/24Vdc (seleccionável por meio de dip-switch)
Instalação
DRIVER com regulação por botão incorporada adequado para ser empregado com led de 350-1050mA e led
de 12/24Vdc, a selecção da corrente ocorre por meio de dip-switch interno, com base no tipo de alimentador
utilizado será possível gerenciar potências de um mínimo de 1W a um máximo de 40W.
CROSS POWERLED deve ser associado a alimentadores 24/48Vdc. Abra a parte superior do invólucro do driver
e faça o cabeamento conforme o esquema (Fig. 3), utilizando cabo 2x0,75mm² H03vv-f (classe II). Aperte cui-
dadosamente os conectores e reponha o circuito electrónico na parte inferior do invólucro. Bloqueie os cabos
com os prendedores de cabo fornecidos e verifique a contenção mecânica. Posicione a placa electrónica e
feche a parte inferior do invólucro bloqueando com os parafusos de fechamento (Fig. 1). Respeite os dados da
placa e posicione o driver longe de fontes de calor.
Instruções de uso
O funcionamento ocorre apertando directamente o botão posto na parte superior do invólucro (Fig. 2). Uma
breve pressão acende e desliga a carga, mantendo apertado obtém-se a regulação da carga. Ao atingir o nível
de luminosidade desejado, interrompa a pressão. A regulação pára automaticamente quando se atinge o nível
máximo ou mínimo, para retomá-la solte o botão e aperte novamente.
Selecção DIP SWITCH
Em função da configuração dos dip-switch ocorrerá a saída desejada, veja mesa A - B. Em caso de utilização
do alimentador com saída de 48V o dip 5 - 6 devem ser deixados na posição OFF.
Para definir o mínimo
O Cross Powerled tem a função de definir o nível mínimo de regulação. Para fazer isso, será suficiente agir
no botão de ajuste mantendo pressionado por 30s, após esse tempo a carga será desligada e o mínimo será
automaticamente ajustado para um nível mais alto. Será possível definir 3 níveis diferentes, repetindo a
operação descrita acima até que o nível ideal seja atingido.
Notas
Antes de colocar em função assegure-se que seleccionou a corrente correcta com base no tipo de LED
utilizado.

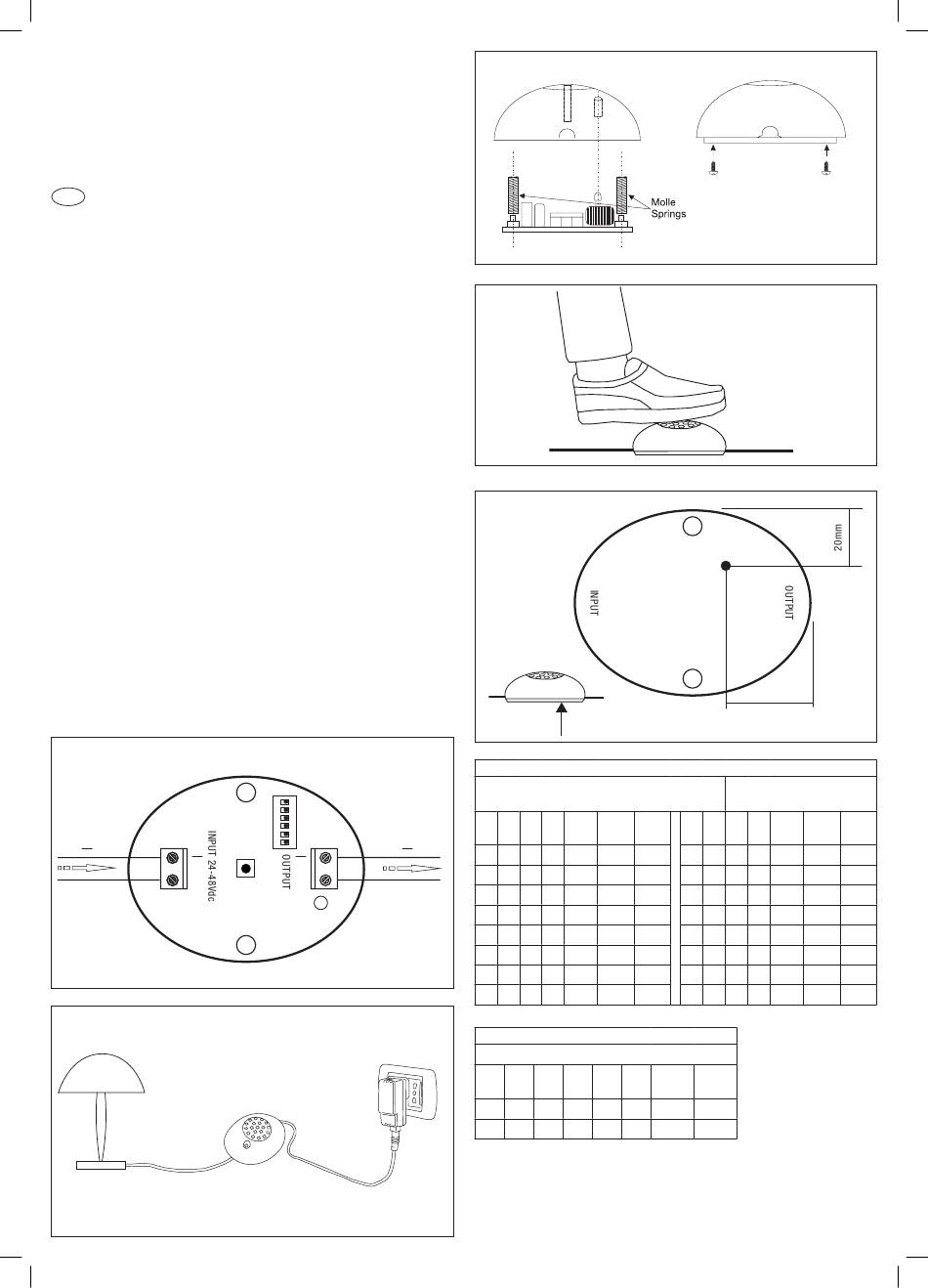

Fig. 3 - Schema di collegamento - Wiring diagram
+
+
Fig. 5 - Cablaggio - Wiring
CROSS POWERLED
6
5
4
3
2
ON
1
+
+
Fig. 1
Fig. 2
Fig. 4 - Punto Tc - Tc point
Tc point
Tabella A - Table A
CDT
CDT
Selezione dip-switch
-
selection
W
W
1
2
3
4
I mA
24Vdc
48Vdc
300
7
14
•
350
8
17
•
400
9
19
•
•
450
10
21
•
500
12
24
•
•
550
13
26
•
•
600
14
28
•
•
•
650
15
30
Tabella B - Table B
VDT
VDT
Selezione dip-switch
-
dip-switch selection
1
2
3
4
5
6
•
•
•
•
•
•
•
•
•
•
Viti di chiusura
Closing screws
Tc = 65°C
30mm
5 - 6
dip-switch
OFF - OFF
W
1
2
3
4
I mA
24Vdc
•
700
16
•
•
750
17
•
•
800
18
•
•
•
850
19
•
•
900
20
•
•
•
950
20
•
•
•
1000
20
•
•
•
•
1050
20
Vdc
W
12
12
24
25
W
48Vdc
32
34
36
38
40
40
40
40
