Installieren des I100-IoT-Moduls an einem AP für
den Außenbereich
1. Entfernen Sie die vorhandene Kappe, die den USB-Anschluss
am AP abdeckt.
2. Stecken Sie das I100-IoT-Modul in den USB-Anschluss.
3. Setzen Sie die Kappe auf das I100-IoT-Modul, und befestigen
Sie es mit den unverlierbaren Schrauben am AP (siehe
folgende Abbildung). Ziehen Sie die Schrauben mit 0,79 Nm
fest.

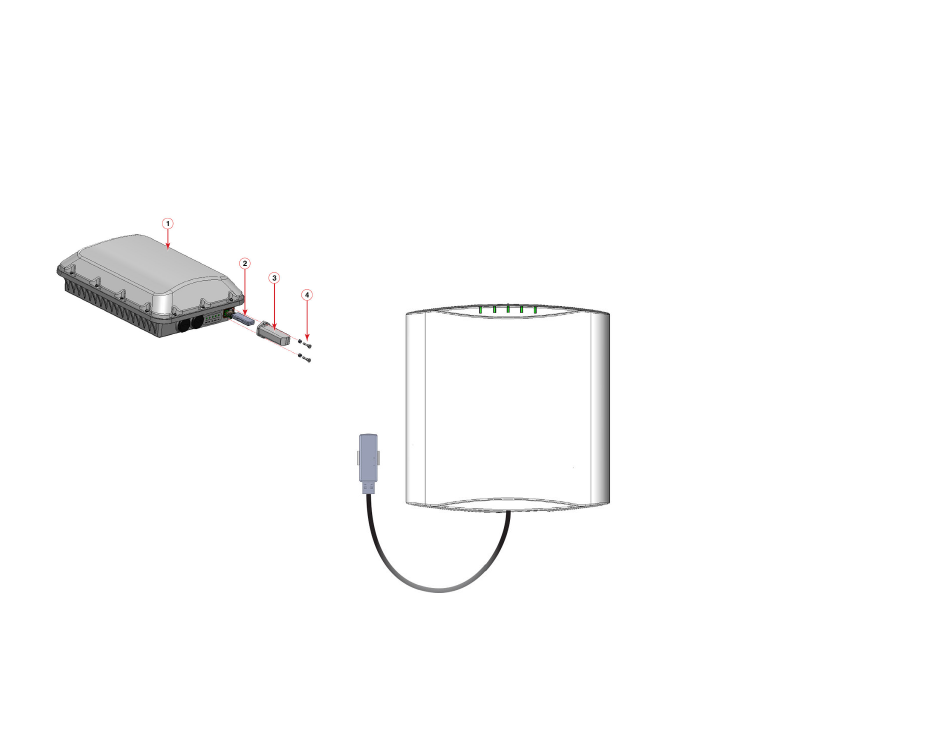

ABBILDUNG3 AP für den Außenbereich mit I100-IoT-Modul und
Kappe
1. Ruckus-AP für den
Außenbereich
2. I100-IoT-Modul
3. Kappe
Copyright
©
2020 Commscope, Inc. Alle Rechte vorbehalten.
Veröffentlicht May 2020, Artikelnummer 800-71699-013 Rev F
Installieren des I100-IoT-Moduls abseits des AP
mit Kabelschacht
Die Klemme dient zur Befestigung des I100-IoT-Moduls, wenn es
per USB-Kabel mit dem AP verbunden ist. Die Klemme wird mit
der Klebefläche oder der mitgelieferten Schraube an einer
ebenen Fläche in der Nähe des AP befestigt.
1. Befestigen Sie die Klemme mit der Klebefläche oder der
mitgelieferten Schraube an einer ebenen Fläche in der Nähe
des AP. Vergewissern Sie sich, dass sich die Klemme nahe
genug am AP befindet, damit das USB-Kabel vom I100-IoT-
Modul zum USB-Anschluss des AP reicht.
2. Verbinden Sie das USB-Kabel mit dem AP und dem I100-IoT-
Modul.
3. Setzen Sie das I100-IoT-Modul in die Klemme ein, bis sie
einrastet.
ABBILDUNG4 I100-IoT-Modul in der Klemme und mit USB-
Kabelverbindung zum AP
4. Unverlierbare
Schrauben (mit Federn),
mit denen die Kappe am
AP befestigt wird
Nächste Schritte: Einrichten des I100-IoT-Moduls
im Ruckus-IoT-Controller
Im Konfigurationsanleitung für Ruckus-IoT-Controller finden Sie
Schritt-für-Schritt-Anweisungen für das Einrichten des IoT-Moduls.
Die Benutzerdokumentation für den IoT-Controller von Ruckus
finden Sie unter http://support.ruckuswireless.com/.
©
