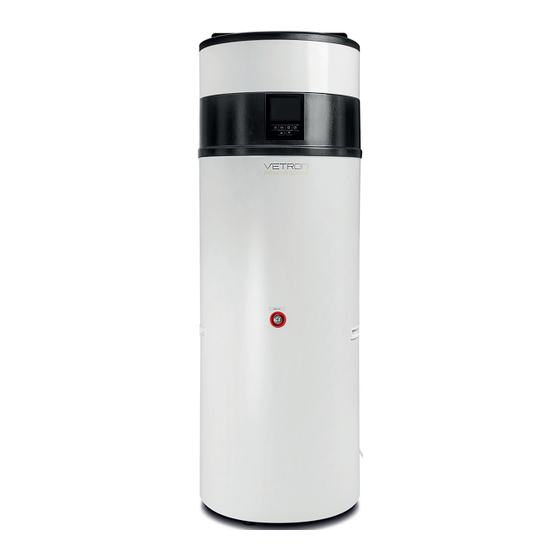

VETRON R290/W200.MI Betriebsanleitung
Inhaltszusammenfassung für VETRON R290/W200.MI
- Seite 1 R290 BRAUCHWASSER-SPEICHER MIT INTEGRIERTER WÄRMEPUMPE R290/W200.MI R290/W300.MI BETRIEBSANLEITUNG 04/2023...
- Seite 2 Vielen Dank, dass Sie sich für ein Produkt von VETRON | TYPICAL entschieden haben. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nach- schlagen auf. © VETRON | TYPICAL GmbH Clara-Immerwahr-Str.
-
Seite 3: Inhaltsverzeichnis
05. BEDIENUNG DES GERÄTS 05.01. BENUTZEROBERFLÄCHE UND BEDIENUNG 05.02. BEDIENUNG 05.03. LED SYMBOLE 06. WLAN 06.01. APP INSTALLIEREN 06.02. REGISTRIEREN 06.03. APP-KONFIGURATION 06.04. APP-BETRIEB 07. PARAMETER PRÜFEN UND EINSTELLEN 07.01. PARAMETERLISTE 08. FEHLFUNKTION DES GERÄTS UND FEHLERCODES 04/2023 VETRON - R290 Brauchwasserspeicher... - Seite 4 INHALTSVERZEICHNIS 09. ALLGEMEINE INFORMATIONEN 09.01. WARTUNGSTÄTIGKEITEN 09.02. FEHLERBEHEBUNG 09.03. UMWELTINFORMATIONEN 09.04. ENTSORGUNGSANFORDERUNGEN 10. SCHALTPLAN 11. TECHNISCHE DATEN 11.01. R290/W200-300.MI 12. TECHNISCHE DATEN 12.01. TEMPERATURSENSOR R-T UMRECHNUNGSTABELLE 04/2023 VETRON - R290 Brauchwasserspeicher...
-
Seite 5: Einleitung
Edelstahltank und ein Magnesiumstab gewährleisten die Langlebigkeit der Komponenten und des Tanks. Hocheffi- zienter Kompressor mit dem Kältemittel R290. Elektrisches Element in der Einheit als Backup verfügbar, das selbst in extrem kalten Wintern konstant heißes Wasser gewährleistet. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 6: Sicherheitsvorkehrungen
Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittel- schweren Verletzungen führen kann. Sie wird auch verwendet, um vor unsicheren Praktiken zu warnen. ANMERKUNG Weist auf Situationen hin, die nur zu unbeabsichtigten Geräte- oder Sachschäden führen können. 04/2023 VETRON - R290 Brauchwasserspeicher... - Seite 7 Kältemittels heiß oder kalt sein können. Verbrennungen oder Erfrierungen sind möglich, wenn Sie die Kältemittelleitungen berühren. Um Verletzungen zu vermeiden, warten Sie, bis die Rohre wieder ihre normale Tem- peratur erreicht haben, oder tragen Sie Schutzhandschuhe, wenn Sie sie berühren müssen. 04/2023 VETRON - R290 Brauchwasserspeicher...
- Seite 8 Hausmüll, sondern über getrennte Sammelstellen. Wenden Sie sich an Ihre Gemeindeverwaltung, um Informa- tionen über die verfügbaren Sammelsysteme zu erhalten. Werden Elektrogeräte auf Deponien oder Müllkippen entsorgt, können gefährliche Stoffe in das Grundwasser und in die Nahrungskette gelangen und Ihre Gesund- heit und Ihr Wohlbefinden beeinträchtigen. 04/2023 VETRON - R290 Brauchwasserspeicher...
-
Seite 9: Übersicht
9 - Manueller Rückstellthermostat 10 - Elektrische Zusatzheizung 11 - Solar-Wasser-Auslass 12 - Entwässerungsablauf 13 - Elektroanschluss 14 - FS 15 - PV 16 - Solar-Sensor 17 - Externe Solar-Pumpen-Anschluss 18 - Solar-Wasser-Einlass G3/4“ 19 - Kaltwasserzulauf G3/4“ 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 10: Abmessungen
250 mm 240 mm 240 mm 41 mm 90 mm 90 mm 1184 mm 1050 mm 1280 mm 35 mm 35 mm 35 mm 1020 mm 880 mm 1120 mm 764 mm 710 mm 750 mm 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 11: Schematische Übersicht Des Wasser- Und Kältekreislaufs
» Setzen Sie den neuen Magnesiumstab ein. » Füllen Sie das Wasser auf. 03.03. SCHEMATISCHE ÜBERSICHT DES WASSER- UND KÄLTEKREISLAUFS Niederdruckschalter Solare-Kaltwasserrückführung 4-Wege-Ventil Temperatursensor Hochdruckschalter Temperatursensor Warmwasserauslass Wasserspeicher Kompressor Verdampfer Kaltwasserzulauf Luftauslass Lufteinlass Elektronisches Expansionsventil Solare Warmwasserversorgung 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 12: Wählen Sie Die Passende Einheit
Neigungswinkel von 45 Grad nicht überschritten wird. Lässt sich ein Transport in Schräglage nicht vermeiden, sollte das Gerät eine Stunde, nachdem es in die endgültige Position gebracht wurde, erst in Betrieb genom- men werden. ACHTUNG Wegen hohem Schwerpunkt, niedrigen Kippmoment, muss das Gerät gegen umkippen gesichert werden. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 13: Erforderlicher Wartungsraum
150 mm Innendurchmesser sein. Die Gesamtlänge der Kanäle sollte nicht länger als 8 m sein oder der maximale statische Druck sollte 60 Pa nicht überschreiten. Beachten Sie, dass die Biegestelle des Kanals nicht mehr als 4 m beträgt. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 14: Wählen Sie Die Passende Einheit
» Nachdem alle Rohre installiert sind, schalten Sie den Kaltwassereinlass und den Warmwasserauslass ein, um den Speicher zu füllen. Wenn normalerweise Wasser aus dem Wasserauslass kommt, ist der Speicher voll. Schließen Sie alle Ventile und überprüfen Sie alle Leitungen. Wenn ein Leck vorhanden ist, reparieren Sie es bitte. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 15: Installations-Beispiele
Warmwasser und Entfeuchtung Einheiten können in der Waschküche oder im Kleiderraum platziert werden. Wenn es heißes Wasser produziert, senkt es die Temperatur und entfeuchtet auch den Raum. Die Vorteile kommen besonders in der feuchten Jahreszeit zum Tragen. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 16: Wasserkreislauf-Anschluss
5. Die Wasserleitungen können flexibel sein. Um Korrosionsschäden zu vermeiden, stellen Sie sicher, dass die im Rohr- leitungssystem verwendeten Materialien kompatibel sind. 6. Bei der Installation der Verrohrung auf der Baustelle des Kunden ist jegliche Verschmutzung des Rohrleitungssys- tems zu vermeiden. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 17: Wasserzufuhr Und Wasserentleerung
» Messen Sie die Wassertemperatur, um die Schwankungen der Wassertemperatur zu überprüfen. » Sobald die Parameter eingestellt wurden, kann der Benutzer die Parameter nicht optional ändern. » Wenden Sie sich hierfür bitte an einen qualifizierten Servicetechniker. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 18: Bedienung Des Geräts
Werte erhöhen Werte verringern 05.02. BEDIENUNG Einschalten „EIN“ Beim Einschalten der Stromversorgung werden ganze Symbole auf dem Bedienfeld für 3 Sekunden angezeigt. Nachdem überprüft wurde, ob alles in Ordnung ist, wechselt das Gerät in den Standby-Modus. 04/2023 VETRON - R290 Brauchwasserspeicher... - Seite 19 - Timer einstellen » Drücken Sie nach dem Einschalten die -Taste 5 Sekunden lang, um das Timer-Einstellungsmenü aufzurufen. Das Timer-Symbol und das Stunden-Symbol „88:“ blinken zusammen. » Drücken Sie die Tasten , um die genaue Stunde einzustellen. 04/2023 VETRON - R290 Brauchwasserspeicher...
- Seite 20 » Drücken Sie in einem beliebigen Status diese Taste und halten Sie sie 5 Sekunden lang gedrückt, um die Oberfläche zur Überprüfung der Systemparameter aufzurufen. » Drücken Sie die Tasten , um die Systemparameter zu überprüfen. 04/2023 VETRON - R290 Brauchwasserspeicher...
- Seite 21 Die Parameter sind von Werk aus eingestellt. Der Benutzer kann die Parameter nicht optional ändern. Bitte wenden Sie sich bei Bedarf an einen qualifizierten Servicetechniker. Fehlermeldung Wenn im Standby- oder Betriebszustand eine Fehlfunktion auftritt, stoppt das Gerät automatisch und zeigt den Fehler- code auf dem linken Bildschirm des Bedienfelds an. 04/2023 VETRON - R290 Brauchwasserspeicher...
-
Seite 22: Led Symbole
Das Display zeigt die Uhrzeit oder Timerzeit an. Timer an Das Symbol zeigt an, dass die Timer-ON-Funktion aktiviert ist. Timer aus Das Symbol zeigt an, dass die Timer-OFF-Funktion aktiviert ist. Fehlermeldung Das Symbol zeigt an, dass eine Störung vorliegt. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 23: Wlan
Bitte scannen Sie den QR-Code mit dem Browser für Android-Systeme. Methode 2: Suchen Sie die App Smart Life-Smart Living im App Store für iOS-Systeme oder im Google Play Store für Android-Sys- teme. Beenden Sie den Download und installieren Sie ihn. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 24: Registrieren
Klicken Sie auf „Zustimmen“. Wählen Sie das Land und geben Sie die Handynummer oder E-Mail-Adresse ein, um die Nachricht mit dem Bestätigungscode zu erhalten. Bitte legen Sie das Passwort fest und merken Sie es sich. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 25: App-Konfiguration
- Wenn das Set-Symbol während der Verbindung erlischt, bedeutet dies, dass die App-Verbindung mit dem Gerät beendet ist. Wenn das Mobiltelefon nicht mit dem WLAN des Routers verbunden ist, wird die Schnittstelle automatisch zur folgen- den Schnittstelle übersprungen. 04/2023 VETRON - R290 Brauchwasserspeicher... - Seite 26 Beenden Sie die Verbindung, und die Schnittstelle wird zur nächsten Schnittstelle übersprungen. In dieser Oberfläche kann das Gerät (Wärmepumpengerät) beliebig benannt werden. Klicken Sie auf „Done“ (Fertig), um die App-Installation abzuschließen. Auf dem Bildschirm des Mobilgeräts wird die App-Steuerungsschnittstelle angezeigt. 04/2023 VETRON - R290 Brauchwasserspeicher...
-
Seite 27: App-Betrieb
4 Wassertemperaturwert im Tank. Dieser Wert wird vom Wassertemperatursensor im Wassertank erfasst. 5 Modus-Taste Klicken Sie auf die Modus-Schaltfläche, um die Modus-Oberfläche aufzurufen. In der Modusschnittstelle können zwei Modi einschließlich Heizmodus und Heizgebläsemodus ausgewählt werden. 04/2023 VETRON - R290 Brauchwasserspeicher... - Seite 28 Klicken Sie in dieser Benutzeroberfläche auf „Add Schedule“ (Zeitplan hinzufügen), um einen weiteren Timer ein-/auszuschalten. Schieben Sie den Zeitplan von links nach rechts, um den Zeitplan zu löschen. 8 An / Aus Schalter Klicken Sie auf diese Schaltfläche, um die Wärmepumpeneinheit ein- oder auszuschalten. 04/2023 VETRON - R290 Brauchwasserspeicher...
-
Seite 29: Parameter Prüfen Und Einstellen
Bei einer Fehlfunktion wird der Fehlercode PP3 angezeigt Luftaustrittstemperatur -9 - 99°C Tatsächlicher Testwert. Bei einer Fehlfunktion wird der Fehlercode PP4 angezeigt Umgebungstemperatur -9 - 99°C Tatsächlicher Testwert. Bei einer Fehlfunktion wird der Fehlercode PP5 angezeigt 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 30: Fehlfunktion Des Geräts Und Fehlercodes
» Lassen Sie etwas Kältemittel ab » Das unkomprimierte Gas befindet sich im Kältemittel- » Ersetzen Sie einen neuen system Schalter » Leiterplattenfehler » Kältemittel ablassen und wieder auffüllen » Tauschen Sie die Platine aus 04/2023 VETRON - R290 Brauchwasserspeicher... - Seite 31 Störung des Wasser- 9 Sterne blinken - flusses 1 Punkt dunkel » Wasserpumpe wechseln » Tauschen Sie die Platine aus » Tauschen Sie den Wasser- durchflussschalter aus Auftauen Alle Sterne Abtauen anzeigen blinken Kommunikations- Hell fehler 04/2023 VETRON - R290 Brauchwasserspeicher...
-
Seite 32: Allgemeine Informationen
» Der geplante Timer funktioniert, aber die programmierten Aktionen werden zur falschen Zeit ausgeführt (z. B. 1 Stunde zu spät oder zu früh). Überprüfen Sie, ob die Uhr und der Wochentag richtig eingestellt sind und stellen Sie sie gegebenenfalls ein. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 33: Umweltinformationen
Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden. Bitte wenden Sie sich für weitere Informationen an den Installateur oder die örtliche Behörde. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 34: Schaltplan
10. SCHALTPLAN ANMERKUNG Bitte beachten Sie den Schaltplan auf dem Elektrokasten. 04/2023 VETRON - R290 Brauchwasserspeicher... -
Seite 35: Technische Daten
1.5 (SUS 310 S) Elektronisches Expansionsventil Magnesiumstift Solarwärmetauscher Optional (SUS3 04/SUS316L ~ 1m²) Heißwasserauslass inch G 3/4 Einlass/Auslass der Solarwärmequelle inch G 3/4 Kaltwasserzulauf inch G 3/4 Drainage inch G 3/4 Kondenswasserablauf inch G 3/4 04/2023 VETRON - R290 Brauchwasserspeicher... - Seite 36 TECHNISCHE DATEN 200L 250L 300L Material des Wärmepumpenwärmetauschers Microchannel-Wärmetauscher Aluminiumlegierung Nettoabmessungen Ø 560x1750 Ø 640x1633 Ø 640x1845 Verpackungsmaße 615x615x1870 695x695x1753 695x695x1965 Nettogewicht Gewicht mit vollem Speicher Bruttogewicht Geräuschpegel 04/2023 VETRON - R290 Brauchwasserspeicher...
-
Seite 37: Technische Daten
1.613 1.647 0.464 0.48 0.496 6.773 6.863 6.953 1.528 1.561 1.595 0.452 0.467 0.483 6.507 6.591 6.675 1.479 1.512 1.545 0.439 0.455 0.47 6.253 6.331 6.41 1.432 1.464 1.497 6.011 6.083 6.156 1.386 1.418 1.451 04/2023 VETRON - R290 Brauchwasserspeicher... - Seite 38 NOTIZEN 04/2023 VETRON - R290 Brauchwasserspeicher...
- Seite 39 VETRON TYPICAL EUROPE GmbH Clara-Immerwahr-Str. 6 67661 Kaiserslautern, Germany Tel.: +49 6301 320 75-0 Fax: +49 6301 320 75-11 info@vetrontypical.com www.vetrontypical.com...
