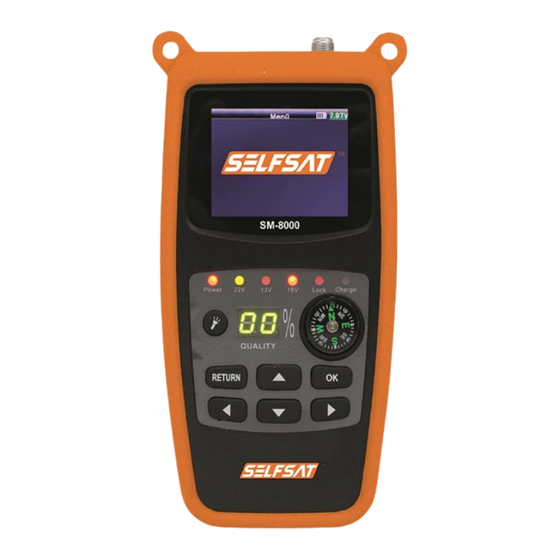

SELFSAT SM 8000 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für SELFSAT SM 8000
- Seite 2 2 | Bedienungsanleitung Selfsat 6933 Hinweis Bitte lesen Sie das Handbuch aufmerksam bevor Sie das Messgerät das erste Mal in Betrieb nehmen. Die technischen Daten und Funktionsabläufe, die hier beschrieben sind, können ohne vorherige Ankündigung geändert werden. Sollten Sie, nach einer Zeit der Benutzung Wünsche oder Kommentare haben, wenden Sie sich an Ihren Distributor oder den Hersteller.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Selfsat 6933| 3 Inhaltsverzeichnis Hinweis ···························································· 2 Inhaltsverzeichnis ················································ 3 Einleitung ··························································· 4 Funktionen ························································· 4 1. Die Gerätefront ·············································· 4-6 2.Geräteeigenschaften ··········································· 6 Detaillierte Betriebsanleitung 3.Einschalten des Gerätes ···································· 7 3.1. Satelliteneinstellungen ······································ 8 3.2 Sat Suche ····················································· 9 3.3 Tools ···························································... -
Seite 4: Einleitung
4 | Bedienungsanleitung Selfsat 6933 Einleitung Mit diesem Satellitenmessgerät können Sie auf einfache Weise Antennen ausrichten und einstellen. Durch die Benutzung der Parameter der Satelliten, können Sie die Ausrichtung der Satellitenantenne schnell, einfach und akkurat vornehmen. Kapitel 1 Funktionen 1. Die Gerätefront... - Seite 5 Bedienungsanleitung Selfsat 6933| 5 Power Taste: Schaltet das Messgerät ein oder aus LNB Eingang: Eingang für das Satellitensignal, schließen Sie die Koaxialleitung des LNB`s an. ( F- Anschluss) LCD Bildschirm: Der Bildschirm zeigt das Menü und Menüfunktionen an. USB Port: USB Anschluss für Software Updates per USB Stick...
-
Seite 6: Geräteeigenschaften
6 | Bedienungsanleitung Selfsat 6933 18. Richtungstaste Hoch: Benutzen Sie die Richtungstasten zum navigieren in Menüs. 19. Taschenlampen Taste: Schaltet die integrierte Taschenlampe ein. 20. Kompass: Mechanischer Kompass 21. Taschenlampe: Taschenlampen LED 22. Batteriedeckel: Abdeckung über dem Batteriefach. 2. Geräteeigenschaften •... -
Seite 7: Detaillierte Betriebsanleitung
Bedienungsanleitung Selfsat 6933| 7 Detaillierte Betriebsanleitung 3. Einschalten des Gerätes Nachdem alle nötigen Leitungen angeschlossen wurden, schalten Sie das Gerät ein. Drücken Sie nun die Menü Taste und es öffnet sich das Hauptmenü. Navigieren Sie im Menü mit den Richtungstasten Menüpunkte des Hauptmenüs:... -
Seite 8: Satelliteneinstellungen
8 | Bedienungsanleitung Selfsat 6933 3.1. Satelliteneinstellungen Navigieren Sie zu den einzelnen Menüpunkten und drücken Sie die OK Taste um diese zu bearbeiten. Satelliten Name: Hier wählen Sie den gewünschten Satelliten aus. LNB Typ: Wählen Sie mit den Rechts/Links Tasten aus den verschiedenen LNB Typen das passende: Universal / Normal C, Normal KU. -
Seite 9: Sat Suche
Bedienungsanleitung Selfsat 6933| 9 3.2. SAT Suche Navigieren Sie zu SAT SUCHE und öffnen das Untermenü mit der OK Taste. Bewegen Sie den Cursor mit den Navigationstasten auf die entsprechenden Zeilen und wählen mit den Rechts und Links Tasten die Parameter zu: Sat: Satellit •... -
Seite 10: Tools
10 | Bedienungsanleitung Selfsat 6933 3.3. TOOLS Öffnen Sie das Untermenü Tools mit der OK Taste. Hier können Sie die Parameter des gewählten Satelliten sehen und bearbeiten. 3.4. Sat Manager - Satellitenliste Die folgenden Funktionen stehen zur Verfügung: Satellit hinzufügen •... -
Seite 11: Tp Manager- Transponderliste
Bedienungsanleitung Selfsat 6933| 11 Navigieren Sie in den Untermenüs mit den Richtungstasten und geben die gewünschten Parameter ein bzw. bearbeiten diese. Um einen Satelliten zu löschen, wählen Sie den zu löschenden Satelliten aus und bestätigen das Löschen mit der OK Taste. -
Seite 12: System
12 | Bedienungsanleitung Selfsat 6933 4. System In diesem Menü können Sie das Messgerät an Ihre persönlichen Bedürfnisse anpassen. OSD Sprache: wählen Sie hier die Sprache der Benutzeroberfäche aus • Tastentöne: wählen Sie zwischen AN und AUS • Suchton: schalten Sie hier die akustische Hilfe bei der Sat Suche AN oder AUS. -
Seite 13: Spezifikationen
Bedienungsanleitung Selfsat 6933| 13 Spezifikationen: Übertragungsstandart DVB-S/S2 Satelliteneingang / Demodulation Anschluss Typ F-Buchse Eingangsfrequenz 950 – 2150 MHz Eingangssignalpegel -65 - -25 dBm Frequenzbandumschaltung 22 KHz Spannungsversorgung LNB 13V/18V max 300 mA Symbolraten 2 – 45 Mbaud ( SCPC/MCPC) LCD Funktionen... -
Seite 14: Sicherheitshinweise
Bedienungsanleitung Satlink 6918| 14 Sicherheitshinweise für den Umgang mit der Batterie des Messinstruments Warnung: Die Messgeräte sind mit Lithium Ionen Batterien ausgestattet. Bitte benutzen Sie die Geräte nicht in hohen Temperaturen oder erhöhten Druckverhältnissen. Die folgenden Bedingungen können zu unerwünschten chemischen Reaktionen in den Batterien führen, was in Überhitzung, Rauchentwicklung oder Explosion resultieren kann. -
Seite 15: Begriffserklärung
Bedienungsanleitung Satlink 6918| 15 Begriffserklärung Diseqc: Digital Satellite Equipment Control DiSEqC ist ein für jeden offener, lizenzfreier Industriestandard. Die DiSEqC- Schaltbefehle werden seriell als digital codierte Datenwörter übertragen. Das DiSEqC-Datenwort setzt sich aus einem Startbyte, einem Adressbyte und einem Befehlsbyte zusammen, dem noch ein zusätzliches Datenbyte folgen kann. Die Übertragung der Worte erfolgt durch Ein- und Ausschalten (Modulieren) des vorhandenen 22-kHz-Schaltsignals. - Seite 16 16 | Bedienungsanleitung Selfsat 6933 Polarisation: Der physikalische Begriff Polarisation wird auch in der Antennentechnik verwendet. Die Richtung d er elektrischen Feldkomponente einer elektromagnetischen Welle und die Raumlage einer Antenn e bestimmen die Polarisation der Abstrahlung. Man unterscheidet zwischen der linearen und der zirkularen Polarisation einer Antenne.
- Seite 17 Bedienungsanleitung Satlink 6918| 17...
