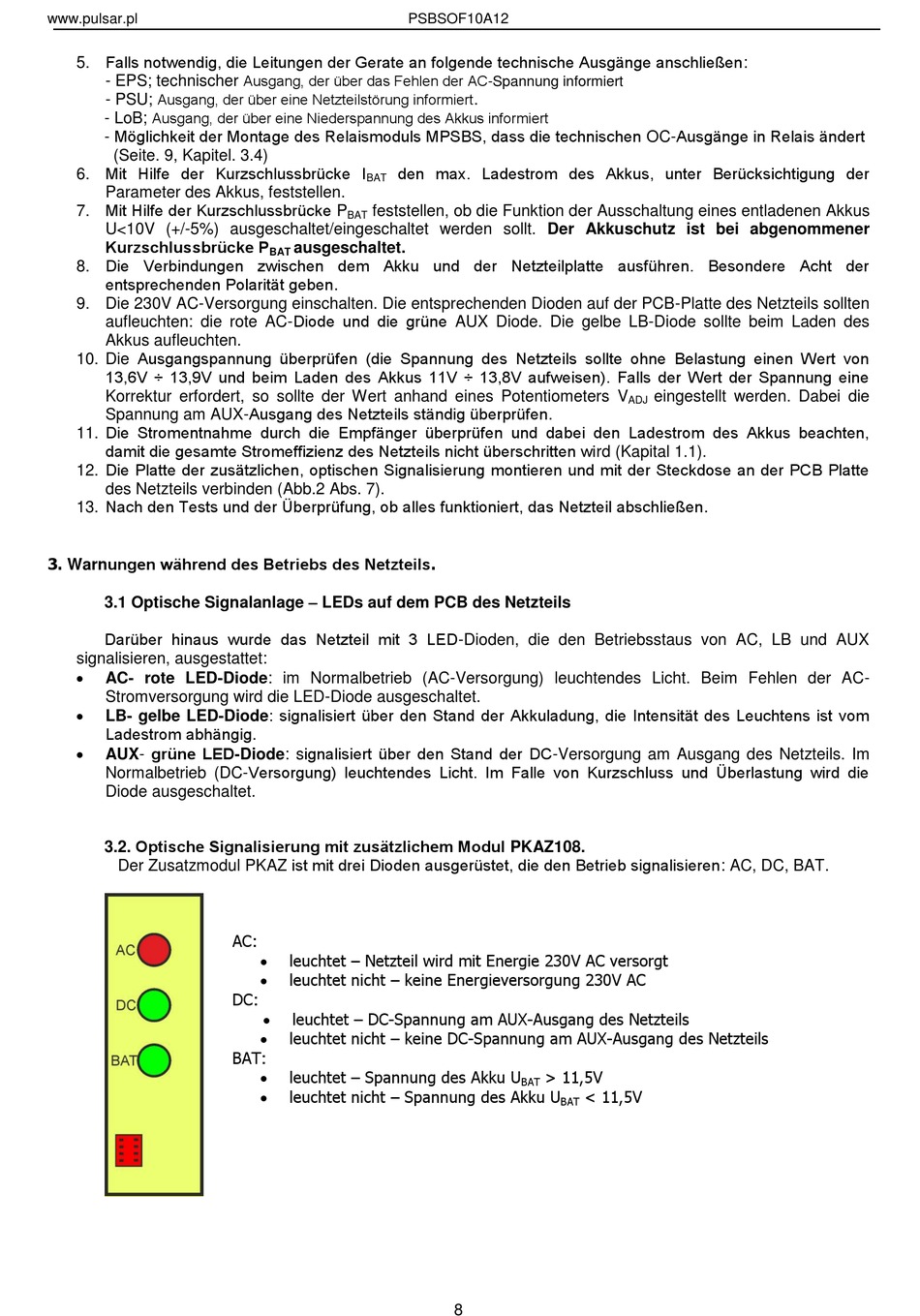

5. Falls notwendig, die Leitungen der Gerate an folgende technische Ausgänge anschließen:
- EPS; technischer
Ausgang, der über eine Netzteilstörung informiert
- PSU;
Ausgang, der über eine Niederspannung des Akkus informiert
- LoB;
- Möglichkeit der Montage des Relaismoduls MPSBS, dass die technischen OC-Ausgänge in Relais ändert
(Seite. 9, Kapitel. 3.4)
6. Mit Hilfe der Kurzschlussbrücke I
Parameter des Akkus, feststellen.
7. Mit Hilfe der Kurzschlussbrücke P
U<10V (+/-5%) ausgeschaltet/eingeschaltet werden sollt. Der Akkuschutz ist bei abgenommener
Kurzschlussbrücke P
8. Die Verbindungen zwischen dem Akku und der Netzteilplatte ausführen. Besondere Acht der
entsprechenden Polarität geben.
9. Die 230V AC-Versorgung einschalten. Die entsprechenden Dioden auf der PCB-Platte des Netzteils sollten
aufleuchten: die rote AC-Diode und die grüne AUX Diode. Die gelbe LB-Diode sollte beim Laden des
Akkus aufleuchten.
10. Die Ausgangspannung überprüfen (die Spannung des Netzteils sollte ohne Belastung einen Wert von
13,6V ÷ 13,9V und beim Laden des Akkus 11V ÷ 13,8V aufweisen). Falls der Wert der Spannung eine
Korrektur erfordert, so sollte der Wert anhand eines Potentiometers V
Spannung am AUX-Ausgang des Netzteils ständig überprüfen.
11. Die Stromentnahme durch die Empfänger überprüfen und dabei den Ladestrom des Akkus beachten,
damit die gesamte Stromeffizienz des Netzteils nicht überschritten wird (Kapital 1.1).
12. Die Platte der zusätzlichen, optischen Signalisierung montieren und mit der Steckdose an der PCB Platte
des Netzteils verbinden (Abb.2 Abs. 7).
13. Nach den Tests und der Überprüfung, ob alles funktioniert, das Netzteil abschließen.
3. Warnungen während des Betriebs des Netzteils.
3.1 Optische Signalanlage – LEDs auf dem PCB des Netzteils
Darüber hinaus wurde das Netzteil mit 3 LED-Dioden, die den Betriebsstaus von AC, LB und AUX
signalisieren, ausgestattet:

AC- rote LED-Diode: im Normalbetrieb (AC-Versorgung) leuchtendes Licht. Beim Fehlen der AC-
Stromversorgung wird die LED-Diode ausgeschaltet.

LB- gelbe LED-Diode: signalisiert über den Stand der Akkuladung, die Intensität des Leuchtens ist vom
Ladestrom abhängig.

AUX- grüne LED-Diode: signalisiert über den Stand der DC-Versorgung am Ausgang des Netzteils. Im
Normalbetrieb (DC-Versorgung) leuchtendes Licht. Im Falle von Kurzschluss und Überlastung wird die
Diode ausgeschaltet.
3.2. Optische Signalisierung mit zusätzlichem Modul PKAZ108.
Der Zusatzmodul PKAZ ist mit drei Dioden ausgerüstet, die den Betrieb signalisieren: AC, DC, BAT.
Ausgang, der über das Fehlen der AC-Spannung informiert
den max. Ladestrom des Akkus, unter Berücksichtigung der
BAT
feststellen, ob die Funktion der Ausschaltung eines entladenen Akkus
BAT
ausgeschaltet.
BAT
AC:
 leuchtet – Netzteil wird mit Energie 230V AC versorgt
 leuchtet nicht – keine Energieversorgung 230V AC
DC:
 leuchtet – DC-Spannung am AUX-Ausgang des Netzteils
 leuchtet nicht – keine DC-Spannung am AUX-Ausgang des Netzteils
BAT:
 leuchtet – Spannung des Akku U
 leuchtet nicht – Spannung des Akku U
PSBSOF10A12
.
> 11,5V
BAT
BAT
8
eingestellt werden. Dabei die
ADJ
< 11,5V
