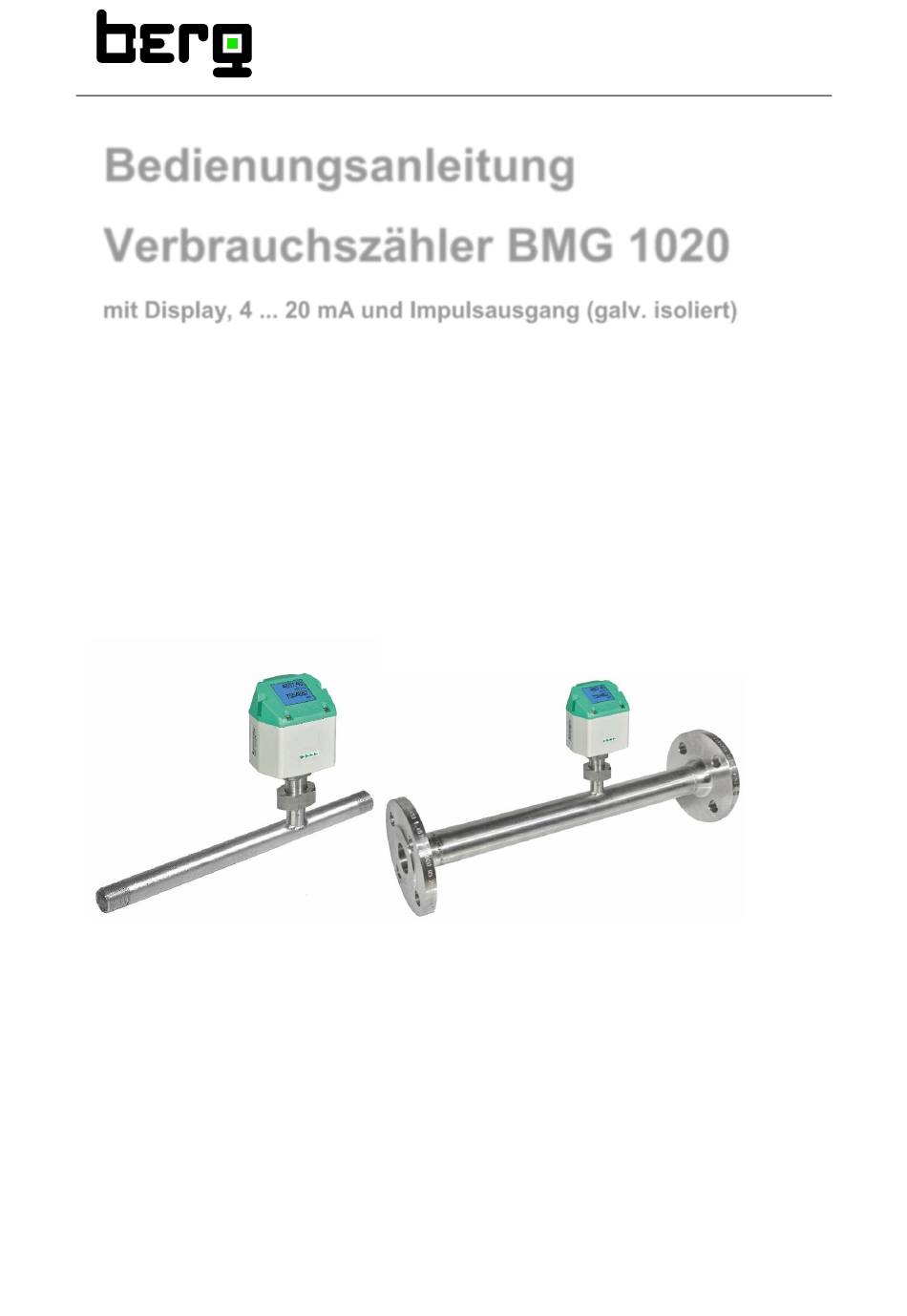

- Seite 1 DE - Deutsch Bedienungsanleitung Verbrauchszähler BMG 1020 mit Display, 4 ... 20 mA und Impulsausgang (galv. isoliert) Stationäre und mobile Durchfluss– und Verbrauchsmessung für Druckluft und Gase BMG 1020 Deutsch V1.17 Seite 1 von 40...
-
Seite 2: Vorwort
Vorwort Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für das BMG 1020 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme diese Installations- und Betriebsanleitung aufmerksam durch und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen... -
Seite 3: Inhaltsverzeichnis
Technische Daten ......................7 Skalierung Analogausgang Luft .................. 8 Einbauhinweise ......................9 Anforderungen an Rohrleitungen ..................9 Einlass- / Auslassstrecken ....................9 Einbau BMG 1020 ......................... 10 Displaykopf Position ......................10 Messbereiche .......................11 Durchfluss verschiedene Gase ..................11 Abmessungen ......................12 Messstrecke mit Anschlußgewinde ................... - Seite 4 Sprache ........................30 9.3.4.3 Display / Touch ......................31 9.3.5 Erweitert ........................... 31 9.3.6 4 -20mA ........................... 32 9.3.7 BMG 1020 Info ......................... 34 MBus............................35 9.4.1 Kommunikations-Grundeinstellungen ab Werk ............... 35 9.4.2 Übertragungswerte ......................35 Status / Fehlermeldungen ..................36 10.1 Statusmeldungen .........................
-
Seite 5: Sicherheitshinweise
Ebenso wenig für Folgeschäden im Zusammenhang mit der Lieferung, Leistungsfähigkeit oder Verwendung des Gerätes. Wir bieten Ihnen an, Geräte aus der Gerätefamilie BMG 1020, die Sie der Entsorgung zuführen wollen, von Ihnen zurückzunehmen. Bitte Einstell- und Kalibrierarbeiten nur durch qualifiziertes Personal aus der Mess- und Regeltechnik durchführen lassen. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung 2 Gerätebeschreibung Das BMG 1020 ist ein kompakter Verbrauchszähler für Druckluft und Gase. Besondere Vorteile: - Optimale Genauigkeit durch kompakte Bauweise - Integrierte Ein-/Auslaufstrecke - Strömungsberuhigt durch Messstrecke - Integriertes Display mit Anzeige von Duchfluss, Verbrauch,Geschwindigkeit und Temperatur - Einheiten frei wählbar. m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm - Modbus RTU (RS485) Schnittstelle - Analogausgang 4..20mA... -
Seite 7: Technische Daten
R 1/4", R1/2", R3/4", R1", R 1 1/4" R1 1/2", R 2” DIN EN Montagegewinde: 10226 (ISO 7-1) Material: Edelstahl 1.4301 / 1.4404 Version mit Flansch DIN EN 1092-1: Edelstahl 1.4404 Schutzklasse: IP65 * v.M. = vom Messwert v.E. = vom Endwert BMG 1020 Deutsch V1.17 Seite 7 von 40... -
Seite 8: Skalierung Analogausgang
Referenznorm DIN1945/ ISO 1217: 20°C, 1000 mbar (Referenz bei Abgleich der Sonden) Bezeichnung Version Analogausgang Low Speed 0...25 l/min Standard 0...50 l/min 4… 20 mA = BMG 1020 mit integrierter 1/4" Messstrecke 0...105 l/min High Speed 0...130 l/min Low Speed 0...20 m³/h Standard 0...45 m³/h 4… 20 mA = BMG 1020 mit integrierter 1/2"... -
Seite 9: Einbauhinweise
Beruhigungsstrecken nicht eingehalten werden, muss mit erhöhten bis erheblichen Abweichungen der Messergebnisse gerechnet werden. Achtung: Die Abmessungen der Messstrecken der BMG 1020 Verbrauchszähler entsprechen nicht den erforderlichen Mindestlängen der Ein-bzw. Auslaufstrecken. Bitte empfohlene Ein - und Auslaufstrecken einplanen, Messstrecken-Abmessungen siehe Seite 12und 13. -
Seite 10: Einbau Bmg 1020
Einbauhinweise Einbau BMG 1020 Der Sensor BMG 1020 wird vormontiert zusammen mit Messtrecke ausgeliefert. Ein kundenseitigem Einbau ist nur im drucklosen Zustand der Anlage erlaubt Die Anschlussmutter ist einem Drehmoment von 25 -30 Nm festzuziehen. Dichtheit der Verbindung ist zu prüfen und sicherzustellen. -
Seite 11: Messbereiche
2035 Andere Gase auf Anfrage Hinweis: Der Verbrauchszähler BMG 1020 entspricht dem aktuellen Stand der Technik und kann grundsätzlich für brennbare und nicht brennbare Gase eingesetzt werden. Sollte dieser Verbrauchszähler zur Messung brennbarer Gase (Erdgas etc.) eingesetzt werden, so weisen wir ausdrücklich darauf hin, dass die Sonde keine DVGW Zulassung hat, jedoch für brennbare Gase... -
Seite 12: Abmessungen
26,9 / 21,7 179,8 166,3 BMG 1020 1“ R 1“ DN 25 33,7 / 27,3 183,2 166,3 BMG 1020 1 1/4" DN 32 42,4 / 36,0 187,5 166,3 R 1 1/4" BMG 1020 1 1/2“ R 1 1/2“ DN 40... -
Seite 13: Messstrecke Mit Vorschweißflanschen (Material Edelstahl 1.4404)
166,3 4 x 14 BMG 1020 1“ DN 25 33,7 / 27,3 223,8 166,3 4 x 14 BMG 1020 1 1/4" DN 32 42,4 / 36,0 263,3 166,3 4 x 18 BMG 1020 1 1/2“ DN 40 48,3 / 41,9... -
Seite 14: Elektrischer Anschluß
Gehäusedeckels lösen und internen DIP Schalter auf „On“ setzen. Beim Zusammenbau auf korrekten Sitz der Gehäusedichtung achten, siehe auch Pkt. 4.5. Alternativ kann auch ein 120R Widerstand im Stecker zwischen Pin 2 und Pin 4 verbaut werden. BMG 1020 Deutsch V1.17 Seite 14 von 40... -
Seite 15: Ethernet ( Otional Poe)
Anschlusssstecker B Anschluss Leitung M12 X-codiert 8 polig M12 X-codiert auf RJ45 Daten Leitungen: 1,2 und 3,4 PoE Leitungen: 5,6 und 7,8 M12 x 1 Anschluss Leitung: Cat 6. *PoE: Power over Ethernet BMG 1020 Deutsch V1.17 Seite 15 von 40... -
Seite 16: Bedienung
Hinweis: Nur für Ausführung mit Display “OK“ ( ) “Up“ ( Die Bedienung des BMG 1020 erfolgt über die beiden kapazitiven Tasten Up ( ) und OK ( BMG 1020 Deutsch V1.17 Seite 16 von 40... -
Seite 17: Initialisierung
Bedienung 9.1 Initialisierung Nach dem Einschalten des BMG 1020 erfolgt die Initialisierung, siehe links gefolgt von dem das Hauptmenü. Hauptmenü nach dem Einschalten *** BMG 1020 *** *** VA 520 *** Gasart / Statusmeldung HW Version Modbus ID Seiten-Nr. SW Version ... -
Seite 18: Einstellungs Menü
Um Änderungen vorzunehmen, zuerst einen „“ Menüpunkt mit Taste anwählen und „OK“ anschließend mit Taste auswählen 9.3.1.1 Eingabe Rohrinnendurchmesser Beim BMG 1020 nicht veränderbar (gesperrt) da abgestimmt auf mitgelieferte Messstrecke mit entsprechenden Rohrdurchmesser. BMG 1020 Deutsch V1.17 Seite 18 von 40... -
Seite 19: Eingabe / Änderung Des Verbrauchszählerstandes
Im Falle das die Anzahl der Einheiten auf einer Seite nicht dargestellt werden können, kommt „<<“ man mit Taste auf die nächste Seite. Übernahme der Auswahl durch 2x betätigen der Taste „OK“. Vorgehensweise für alle 4 Messgrößen erfolgt analog BMG 1020 Deutsch V1.17 Seite 19 von 40... -
Seite 20: Einstellung Der Referenzbedingungen
Vorgehen für die Änderung der Referenztemperatur erfolgt analog. Einstellungen Sensor Einstell Erweitert Filterzeit „Filterzeit“ Unter dem Punkt kann eine BMG 1020 Deutsch V1.17 Seite 20 von 40 Dämpfung festgelegt werden. Eingabe Werte von 0 -10000 in [ms] möglich. - Seite 21 Eingabe Werte von 0 -10000 in [ms] sind möglich. Einstellungen Sensor Einstell Erweitert MW-Zeit Die Zeitperiode für Mittelwertberechnung kann hier eingegeben werden. Eingabe Werte von 1 -1440 [Minuten] sind möglich. Mittelwerte siehe Anzeigefenster 3+4 BMG 1020 Deutsch V1.17 Seite 21 von 40...
-
Seite 22: Einstellung Nullpunkt Und Schleichmengenunterdrückung
Einstellungen Sensor Einstell. Nullpunkt Reset „Reset“ Durch Auswahl werden Festlegungen „Nullpunkt“ bzw. „Schleichmenge“ für zurückgesetzt. „“ Menüpunkt mit Taste anwählen und „OK“ anschließend mit Taste auswählen „Zurück“ Verlassen des Menüs mit BMG 1020 Deutsch V1.17 Seite 22 von 40... -
Seite 23: Modbus Einstellungen
Bedienung 9.3.2 Modbus Einstellungen 9.3.2.1 Modbus RTU Setup Der Durchflusssensor BMG 1020 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen. -
Seite 24: Modbus Tcp (Optional)
Bedienung 9.3.2.2 Modbus TCP (Optional) Der Durchflusssensor BMG 1020 ist optional mit einer Modbus TCP Schnittstelle (HW Interface: M12 x1X-codierte Buchsenstecker) ausgestattet. Der Sensor unterstützt mit dieser Option das Modbus-TCP Protokoll für die Kommunikation mit SCADA-Systemen. Der TCP-Port ist standardmäßig auf 502 eingestellt. Port kann am Sensor oder mittels PC Service Software geändert werden... -
Seite 25: Netzwerk Einstellungen Statische Ip
Gewünschte Position mit Taste „>“auswählen „OK“ und mit Taste aktivieren. Änderung der Werte mit Taste „>“, Werte- Übernahme mit Taste „OK“. „Sub Netz“ „Gateway“ Vorgehen für erfolgt analog. Übernahme der Einstellungen durch „Speichern“. BMG 1020 Deutsch V1.17 Seite 25 von 40... -
Seite 26: Modbus Tcp Einstellungen
Datenformat (Word Order) zu ändern. „ABCD“ Mögliche Formate sind (Little Endian) “CDAB“ (Middle Endian) Speicherung der Änderungen mittels Taste „Speichern“. „>“ Anwahl und Bestätigung mit Tasten „OK“. Rücksetzen auf die Standardeinstellungen durch „setze Standardwerte“ Betätigung BMG 1020 Deutsch V1.17 Seite 26 von 40... -
Seite 27: Modbus Settings (2001
1180 Float 1189 1188 Float Flow in Ncfm 1197 1196 Float Flow in kg/h 1205 1204 Float Flow in kg/min 1213 1212 Float Flow in kg/s 1221 1220 Float Flow in kW BMG 1020 Deutsch V1.17 Seite 27 von 40... - Seite 28 GasTemp °F 1427 1426 Float Hinweis: Für DS400 / DS 500 / Handgeräte - Modbus Sensor Datentyp „ Daten Typ R4-32“ entspricht „Data Type Float“ Für zusätzliche/weitere Modbus Werte siehe Modbus_RTU_Slave_Installation_1.04_DE.doc BMG 1020 Deutsch V1.17 Seite 28 von 40...
-
Seite 29: Pulse /Alarm
1 m³ / Puls 180000 3000 3000000 Tabelle 1 Maximale Durchflussmengen für Impulsausgang Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht ermöglichen werden nicht zugelassen. Eingaben werden verworfen und Fehlermeldung angezeigt. BMG 1020 Deutsch V1.17 Seite 29 von 40... -
Seite 30: Basis Einstell
Aktuell sind derzeit 4 Sprachen integriert die „“ mittels Taste ausgewählt werden kann. Aktivierung der Sprache durch Bestätigung mit „OK“ . Taste Verlassen des Menüs bei Anwahl von „zurück“ „OK“ und Bestätigung mit Taste BMG 1020 Deutsch V1.17 Seite 30 von 40... -
Seite 31: Display / Touch
Neustart des Sensors und Aufruf des Bedienungsmenü innerhalb der ersten 10s „OK“ möglich. Dazu in diesem Zeitraum mittels das Bedienungsmenü aufrufen. 9.3.5 Erweitert Einstellungen Erweitert „Werksreset“ Mit Taste kann man den Sensor auf die Werkseinstellungen zurücksetzen. BMG 1020 Deutsch V1.17 Seite 31 von 40... -
Seite 32: -20Ma
Hier Beispiel für den Durchfluss, Vorgehen für Strömungsgeschwindigkeit und Temperatur ist analog. Übernahme der Eingaben durch „Speichern“, „Abbruch“. verwerfen der Änderungen mit „zurück“ Wechsel in das Einstellungs-Menü. 0.000 m³/h 1098.9 m³/h Speichern Abbruch 169,8 m/s 1098.9 m³/h BMG 1020 Deutsch V1.17 Seite 32 von 40... - Seite 33 Um Änderungen vorzunehmen zuerst einen Menüpunkt „Error Current“ mit Taste „“ anwählen und anschließend „OK“ mit Taste den gewünschten Mode auswählen Übernahme der Eingaben durch „Speichern“, verwerfen „Abbruch“. der Änderungen mit „zurück“ Wechsel in das Einstellungs-Menü. BMG 1020 Deutsch V1.17 Seite 33 von 40...
-
Seite 34: Bmg 1020 Info
Bedienung 9.3.7 BMG 1020 Info Einstellungen Info Kurze Beschreibung der Sensordaten incl. der Kalibrierungsdaten. Unter Details erhält man zusätzlich die Kalibrierbedingungen. 20.0°C 53.1 mm 24.0°C BMG 1020 Deutsch V1.17 Seite 34 von 40... -
Seite 35: Mbus
Wert 2 mit [Einheit]*: Durchfluss[m³/h] Wert 3 mit [Einheit]*: Gastemperatur [°C] *Alle Werte können in der Produktion geändert / voreingestellt werden oder Vorort mit der CS Service Software (Bestell-Nr. 0554 2007) geändert / eingestellt werden BMG 1020 Deutsch V1.17 Seite 35 von 40... -
Seite 36: Status / Fehlermeldungen
10.1 Statusmeldungen Seitens Berg GmbH wird eine regelmäßige Re-Kalibrierung empfohlen, siehe Kapitel 13. D.h. bei Auslieferung wird intern das Datum eingetragen bei der die nächste Re-Kalibrierung empfohlen wird. Nach Erreichen dieses Datum wird, erfolgt ein Hinweis im Display durch die Statusmeldung „Cal“. -
Seite 37: Fehlermeldungen
Bei Sensoren mit einem galvanisch isoliertem 4-20mA Ausgang wird eine min. Versorgungsspannung von 17.5V benötigt. Wird diese unterschritten erfolgt die Fehlermeldung „Low Voltage 4-20mA“ Fehlermeldungen: *** BMG 1020 *** *** VA 520 *** *** VA 520 *** *** BMG 1020 ***... -
Seite 38: Wartung
Wir empfehlen im Rahmen der DIN ISO Zertifizierung die Messgeräte in regelmäßigen Abständen kalibrieren und gegebenenfalls justieren zu lassen. Die Kalibrierzyklen sollten sich nach Ihrer internen Festlegung richten. Im Rahmen der DIN ISO Zertifizierung empfehlen wir für das BMG 1020 einen Kalibrierzyklus von einem Jahr. - Seite 39 Notizen BMG 1020 Deutsch V1.17 Seite 39 von 40...
