MARA LED ROOK THREE Montageanleitung Seite 2

Strahler Serie ROOK TWO-THREE-FOUR
Montageanleitung

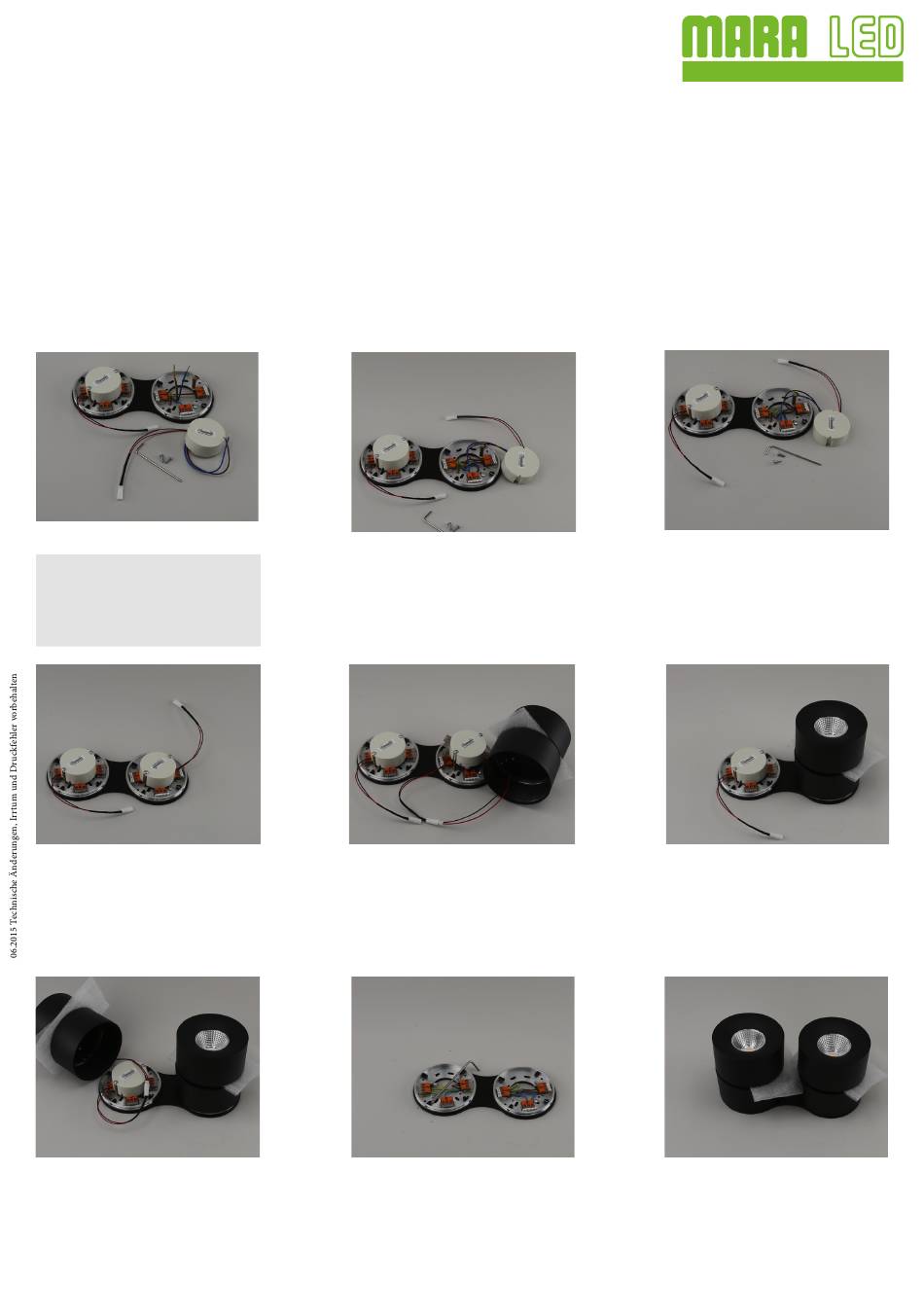

10.Schritt
Farbe auf Farbe klemmen
N = blau
Erde = grün Gelb
L = braun - Stromführend
13. Schritt
Treiber wieder montieren die
Befestigungsschrauben eindrehen
16. Schritt
ROOK kräftig über die Kugelfeder
drücken und sicherstellen das diese
einrasten.
MARA LED , Ittenbeuren 3, Telefon +49 751 35 29 47 22 email: office@mara-led.de
R E T R O F I T D E S I G N
11.Schritt
Wago öffnen und Anschlusskabel
aus der Decke anschließen und
Wago schließen
14. Schritt
ROOK Strahler zur Hand nehmen
Bitte klemmen Sie Farbe auf Farbe
rot auf rot - schwarz auf schwarz
oder Stecken Sie die Stecker
zusammen
17. Schritt
Sollte der ROOK zu leicht einrasten
oder nicht halten mit dem mitgelieferten
Innbus die Kugelfeder etwas
nachjustieren
L I C H T I N N O V A T I O N
O B J E K T L E U C H T E N L I C H T S T E U E R U N G
12.Schritt
Treiber montieren
mit einer Drehung um die eigene
Achse den Treiber montieren und die
230V Leutungen unter den Treiber
unterbringen
15. Schritt
ROOK kräftig über die Kugelfeder
drücken und sicherstellen das diese
einrasten.
18. Schritt
ROOK kräftig über die Kugelfeder
drücken und sicherstellen das diese
einrasten.
Bei den verschiedenen Moellen
x-fach wiederholen.
