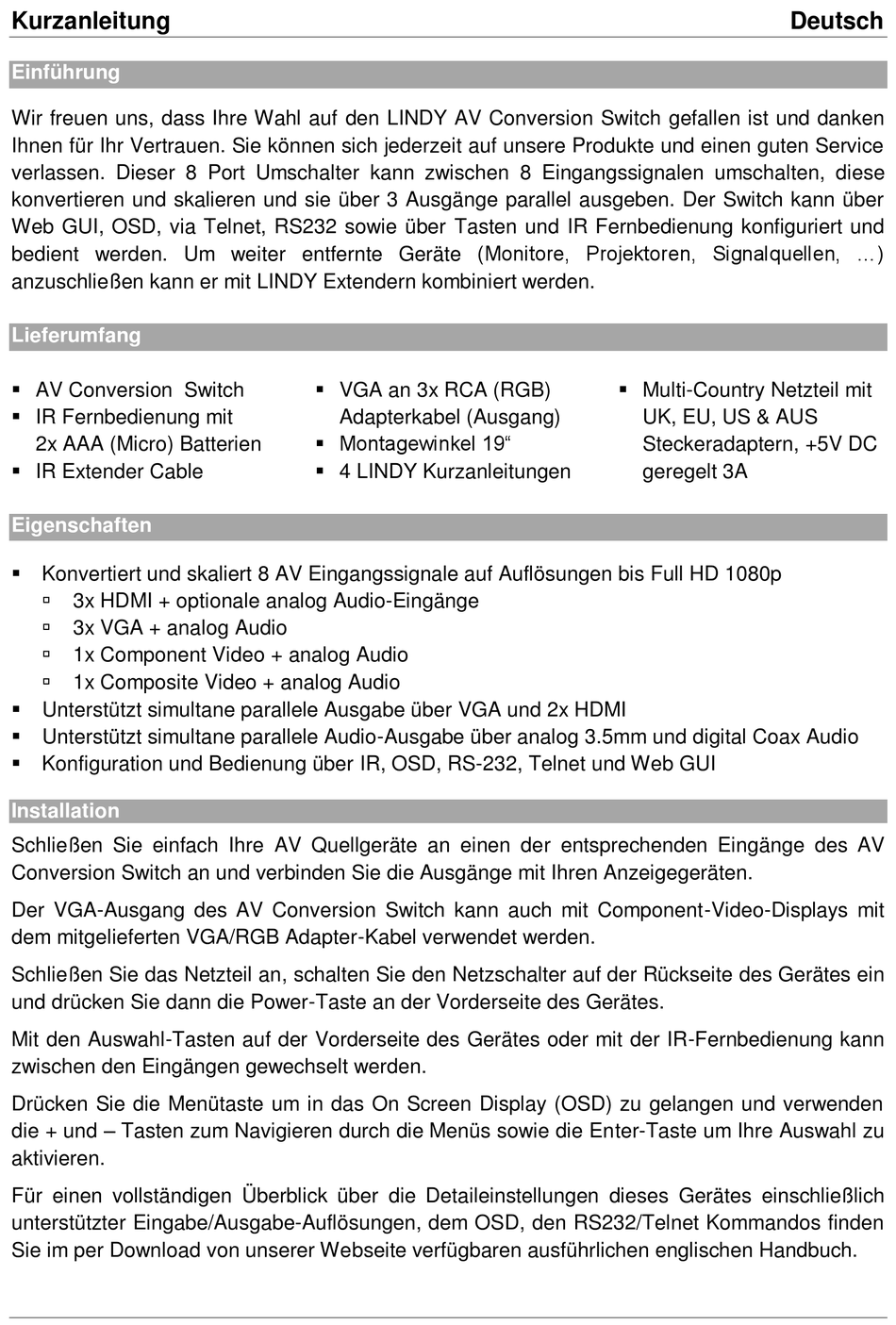

Lindy AV Converter Switch Kurzanleitung Seite 4

Kurzanleitung
Einführung
Wir freuen uns, dass Ihre Wahl auf den LINDY AV Conversion Switch gefallen ist und danken
Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service
verlassen. Dieser 8 Port Umschalter kann zwischen 8 Eingangssignalen umschalten, diese
konvertieren und skalieren und sie über 3 Ausgänge parallel ausgeben. Der Switch kann über
Web GUI, OSD, via Telnet, RS232 sowie über Tasten und IR Fernbedienung konfiguriert und
bedient werden. Um weiter entfernte Geräte (Monitore, Projektoren, Signalquellen, ...)
anzuschließen kann er mit LINDY Extendern kombiniert werden.
Lieferumfang
 AV Conversion Switch
 IR Fernbedienung mit
2x AAA (Micro) Batterien
 IR Extender Cable
Eigenschaften
 Konvertiert und skaliert 8 AV Eingangssignale auf Auflösungen bis Full HD 1080p

3x HDMI + optionale analog Audio-Eingänge

3x VGA + analog Audio

1x Component Video + analog Audio

1x Composite Video + analog Audio
 Unterstützt simultane parallele Ausgabe über VGA und 2x HDMI
 Unterstützt simultane parallele Audio-Ausgabe über analog 3.5mm und digital Coax Audio
 Konfiguration und Bedienung über IR, OSD, RS-232, Telnet und Web GUI
Installation
Schließen Sie einfach Ihre AV Quellgeräte an einen der entsprechenden Eingänge des AV
Conversion Switch an und verbinden Sie die Ausgänge mit Ihren Anzeigegeräten.
Der VGA-Ausgang des AV Conversion Switch kann auch mit Component-Video-Displays mit
dem mitgelieferten VGA/RGB Adapter-Kabel verwendet werden.
Schließen Sie das Netzteil an, schalten Sie den Netzschalter auf der Rückseite des Gerätes ein
und drücken Sie dann die Power-Taste an der Vorderseite des Gerätes.
Mit den Auswahl-Tasten auf der Vorderseite des Gerätes oder mit der IR-Fernbedienung kann
zwischen den Eingängen gewechselt werden.
Drücken Sie die Menütaste um in das On Screen Display (OSD) zu gelangen und verwenden
die + und – Tasten zum Navigieren durch die Menüs sowie die Enter-Taste um Ihre Auswahl zu
aktivieren.
Für einen vollständigen Überblick über die Detaileinstellungen dieses Gerätes einschließlich
unterstützter Eingabe/Ausgabe-Auflösungen, dem OSD, den RS232/Telnet Kommandos finden
Sie im per Download von unserer Webseite verfügbaren ausführlichen englischen Handbuch.
 VGA an 3x RCA (RGB)
Adapterkabel (Ausgang)
 Montagewinkel 19"
 4 LINDY Kurzanleitungen
 Multi-Country Netzteil mit
UK, EU, US & AUS
Steckeradaptern, +5V DC
geregelt 3A
