Easy wave RTS26 Kurzanleitung

RTS26 Fenstergriffkontakt EIN/AUS und AUS/EIN
DE
Ausführung
RTS26E5001B02
RTS26E5001B03
Technische Daten
Frequenz: 868,3 MHz
Sendeleistung: 0,34 mW
Modulation: FSK
Codierung: Easywave
Spannungs- 1x 3-V-Batterie, CR2032
versorgung:
Betriebstemperatur: -20 °C bis +60 °C
Reichweite: im Freien:
im Gebäude: ca. 30 m
Abmessungen (B/L/H): 33/166/8 mm
Gewicht: 34,0 g (inkl. Batterie)
Lieferumfang
Fenstergriffkontakt RTS26, Magnetscheibe,
Batteriehalter, Batterie CR2032, Bedienungsan-
leitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Fenstergriffkontakt RTS26
ausschließlich zum Übertragen von Funk-Signa-
len auf Easywave Funkempfänger.
Der Hersteller haftet nicht für Schäden die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Gerät benutzen, lesen
Sie bitte diese Anleitung sorgfältig
durch!
Beachten Sie auch die Bedienungsanleitungen
der Funkempfänger.
Überprüfen Sie regelmäßig die Sendebereit-
schaft des Gerätes!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Bewahren Sie die Batterien außerhalb der
Reichweite von Kindern auf.

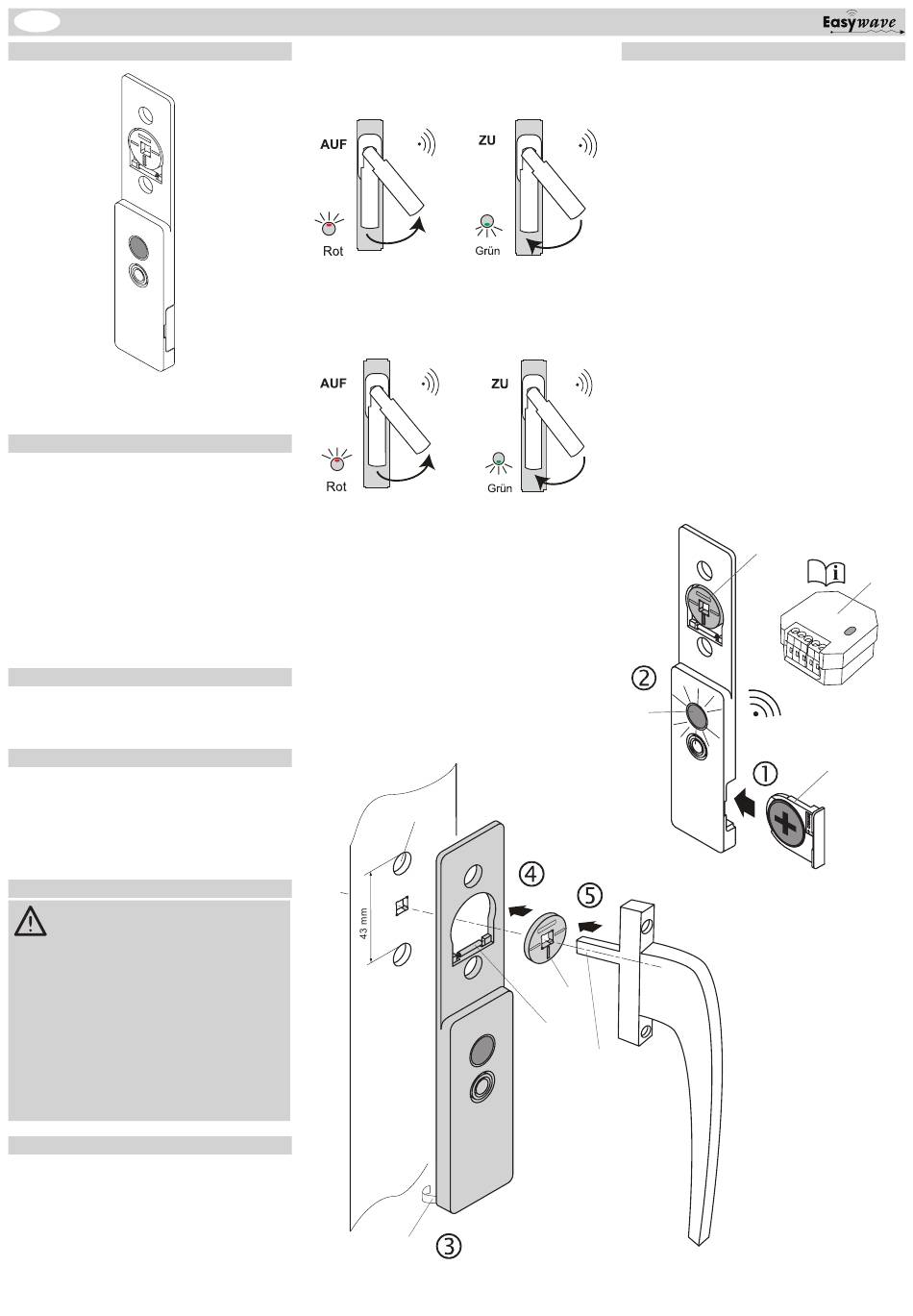

Funktion
Der Fenstergriffkontakt RTS26 ist ein magneti-
scher Kontakt der den Öffnungszustand eines
Fensters signalisiert und ein Meldetelegramm
per Funk an einen Easywave-Empfänger senden
kann.
Die Varianten des RTS26 unterscheiden sich in
den Funktionen:
EIN/AUS
(RTS26E5001B02): Beim Öffnen des
Fensters wird Easywave-Code A (EIN) gesendet.
Beim Schließen wird Easywave-Code B (AUS)
gesendet.
B
AUS/EIN
(RTS26E5001B03): Beim Öffnen des
Fensters wird der Easywave-Code B (AUS) und
beim Schließen ein Easywave-Code A (EIN) ge-
sendet.
EIN/AUS
AUS/EIN
Die Betätigung der Taste (C) am Fenstergriffkon-
takt sendet den Status der Griffstellung AUF oder
ZU aus und zeigt diese durch die LED an. LED
leuchtet ROT bedeutet, Griffstellung ist AUF. LED
leuchtet GRÜN bedeutet, Griffstellung ist ZU. Da-
mit kann der richtige Einbau der Magnetscheibe
ca. 150 m
(B) geprüft werden.
Der RTS26 verfügt über eine Batteriekontrollfunk-
tion, welche die Kapazität der Batterie während
des Sendevorgangs überprüft (siehe Abschnitt
„Batteriekontrolle").
Der Fenstergriffkontakt ist für Standard-Fens-
tergriffe mit einem Stiftmaß von 7 mm, einem
Schraubendurchmesser von 10 mm und einem
Lochabstand von 43 mm geeignet.
Ø
A
B
A
A
B
B
10 mm
E
F
H
Inbetriebnahme
1. Legen Sie die Batterie in den Batteriehalter
(A) ein und schieben Sie diesen seitlich in
den Fenstergriffkontakt.
Verwenden Sie ausschließlich Batterien des
Typs CR2032.
A
Achten Sie auf die richtige Polung, der
Pluspol muss sichtbar sein!
2. Lernen SIe den Fenstergriffkontakt in den
Empfänger ein. Bringen Sie hierfür den Emp-
fänger in Lernbereitschaft (siehe Bedienungs-
anleitung des Empfängers). Drücken Sie bei
geschlossenem Fenster kurz die Taste (C),
die LED leuchtet kurz grün. Der Sendecode
wurde eingelernt.
3. Schrauben Sie bei geschlossenem Fens-
ter den Fenstergriff ab. Entfernen Sie die
Schutzfolie (H) vom rückseitigen Klebepad
des Fenstergriffkontakts und kleben Sie die-
sen auf dem Fensterrahmen fest. Achten Sie
auf die Position, die Bohrlöcher müssen über-
einander liegen.
4. Legen Sie die Magnetscheibe (B) in den
Fenstergriffkontakt ein. Der Magnet muss
zum Reedkontakt (F) zeigen.
5. Stecken Sie den Fenstergriff durch die Mag-
netscheibe zurück in den Fensterflügel und
schrauben Sie den Griff fest.
B
C
G
A Batteriehalter mit
B Magnetscheibe
C Taste und LED grün/rot
D Easywave-Empfänger
E Magnet
F Reedkontakt
G Vierkant max. 7 mm
H Schutzfolie Klebepad
D
A
Batterie CR2032
