Portos DELUX Serie Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Portos DELUX Serie
Inhaltszusammenfassung für Portos DELUX Serie

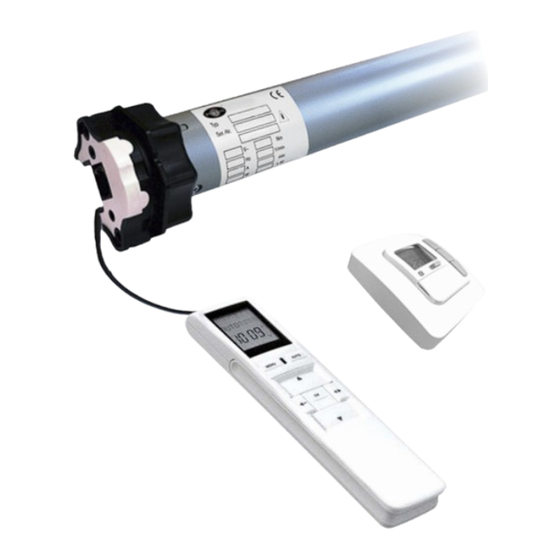

- Seite 1 Bedienungsanleitung Portos Motor DELUX, DELUX- R...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Elektrischer Anschluss........... S. 3 Einstellung der Endlagen..........S. 4 Sender/Kanäle einlernen..........S. 9 Zwischenposition einlernen..........S. 10 Nachstellen der Endlage..........S. 11 Service-Modus............... S. 12 Technische Daten............S. 15... -
Seite 3: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss - Anschlussschema des Funkmotors mit Schalter Der Anschluss eines fest installierten Schalters ist optional. Wird der An- Motor trieb ausschließlich über Funk gesteuert, reicht der Anschluss über N, L1 und PE aus. Funkantrieb ohne Schalter 1 = PE, gelb-grün 2 = L1, braun 3 = AB, schwarz 4 = AUF, grau... -
Seite 4: Einstellung Der Endlagen
Taster E ist der Einstelltaster Taster E ist der Einstelltaster Taster zur Auf- und Abfahrt des Motors Taster zur Auf- und Abfahrt des Motors PORTOS PORTOS Technische Voraussetzungen Der Betrieb der Antriebe DELUX und DELUX-R ist mit normalen Sicherungs- und Aufhängefedern möglich. Optional können auch starre Verbinder eingesetzt werden. - Seite 5 Einstellung der Endlagen Einstellmodus / Endlagen im Betrieb Einstellmodus DELUX DELUX-R /Endlagen im Betrieb Automatischer Einstellmodus der oberen, unteren Endlage Manueller Einstellmodus der oberen, unteren Endlage Manueller Einstellmodus unteren Endlage und automatischer Einstellmodus der oberen Endlage MONTAŻ I DEMONTAŻ WTYCZKI KABLA ZASILAJĄCEGO Jeszcze nie wszystkie typy siłowników są...
- Seite 6 Einstellung der Endlagen Automatischer Einstellmodus im Betrieb unten Punkt, oben Anschlag Eine zweimalige Fahrtunterbrechung signalisiert den Automatischen Einstellmodus. Hierzu muss ein Antrieb immer zuerst gegen den oberen Anschlag gefahren werden und dann solange nach unten, bis er automatisch abschaltet. Der Antrieb ordnet die Fahrtrichtungen automatisch zu.
- Seite 7 Einstellung der Endlagen Manueller Einstellmodus im Betrieb unten Punkt, oben Punkt Eine einmalige Fahrtunterbrechung signalisiert den Manuellen Einstellmodus.Im Manuellen Einstellmodus muss immer zuerst der untere Endpunkt angefahren und eingespeichert werden. Dann wird der obere Endpunkt angefahren und ein gespeichert. Achtung! Nehmen Sie immer nur den Antrieb ans Netz, der programmiert werden soll! Es können nicht mehrere Antriebe gleichzeitig programmiert werden.
- Seite 8 Einstellung der Endlagen Manueller Einstellmodus im Betrieb: unten Punkt und automatisch oben Anschlag Eine einmalige Fahrtunterbrechung signalisiert den Manuellen Einstellmodus. Im Manuellen Einstellmodus muss immer zuerst der untere Endpunkt angefahren und eingespeichert werden. Dann wird der obere Endpunkt angefahren und ein gespeichert.
-
Seite 9: Sender/Kanäle Einlernen
Sender/Kanäle einlernen Sender/Kanäle auslernen Drücken Sie die PROG-Taste eines eingelernten Senders für 3 Sekunden (Bestätigungsfahrt vom Antrieb abwarten). Der Antrieb befindet sich für ca. 60 Sek. in Lernbereitschaft. Drücken Sie für 1 Sekunde die PROG-Taste des auszulernenden Senders/Kanals. Der Sender/Kanal ist nun ausgelernt. Eingelernter Sender/Kanal Neuer Sender/Kanal PROG. -
Seite 10: Zwischenposition Einlernen
Zwischenposition einlernen Die Zwischenposition ist eine frei wählbare Position des Behangs zwischen der oberen und unteren Endlage. Der DELUX und DELUX-R Antrieb verfügt über die Möglichkeit des Einlernens zweier Zwischenpositionen der oberen und unteren Endlagen – Zwischenposition oder der sogenannten „Lüftungsposition“. Einstellung der Zwischenposition –... -
Seite 11: Nachstellen Der Endlage
Nachstellen der Endlage Nachstellen der Endlage mit dem Einstellschalter Schließen Sie den Einstellschalter für Funk-Antriebe farblich übereinstimmend an die Anschlussleitung an. Bei eingeschalteter Spannung liegt an den Adern direkt VORSICHT! Spannung an. Bei Montage der Einstellleitung an dem Antrieb ist die Anschlussleitung spannungsfrei zu schalten. -
Seite 12: Service-Modus
Service-Modus DELUX-R Funktionen im Service-Modus Um die nachfolgenden Einstellungen durchführen zu können, muss der Antrieb durch eine spezielle Netztrennung in den Service-Modus gebracht werden. ACHTUNG! Folgende Punkte müssen beachtet werden: • Um in den Service-Modus zu kommen, muss ein Sender fest einprogrammiert sein. •... - Seite 13 Service-Modus DELUX-R Neueinlernen eines Senders bei defektem oder fehlendem Sender Nur anwenden, wenn ein eingelernter Sender nicht mehr zur Verfügung steht (Verlustoder Defekt)! 3 Sek. 3 Sek. 3 Sek. Prog 3 Sek. Um einen neuen Sender/Kanal einzulernen, muss der Antrieb durch die etztrennung in den Service-Modus gebracht werden.
- Seite 14 Service-Modus DELUX-R Gruppentrennung Eine Gruppe ist eine Anordnung mehrerer Antriebe/Empfänger, die sich über einen Sender/Kanal steuern lassen. Dieser Sender ist nach Beendigung der Gruppen trennung ausgelernt. Während der Gruppentrennung fährt jeder Antrieb/Empfänger innerhalb von ca. 2 Minuten nur einmal zufällig für 3 Sekunden. Das Stoppen des Antriebs über einen beliebigen Sender lernt diesen in den jeweiligen Antrieb ein.Drücken Sie beim Sender zuerst die STOP-Taste und dann zusätzlich die AUF- und AB-Taste.
-
Seite 15: Technische Daten
Technische Daten Strom- Drehzahl Leistung Drehmoment Baureihe aufnahme DELUX 40/6 6 Nm 15 U/min 0.45 A 105 W DELUX 40/6 R 6 Nm 15 U/min 0.45 A 105 W DELUX 60/7 7 Nm 17 U/min 0.41 A 95 W DELUX 60/7 R 7 Nm 17 U/min 0.41 A... - Seite 16 PORTOS TR7 spółka z ograniczoną odpowiedzialnością s. k. POLEN tel. +48 62 768 40 52 deutsch@portosrolety.pl www.portosrollladen.de Ver.11.9.18...
