TD
TU
N
(7)
024
110/230
(8)
ohne
G

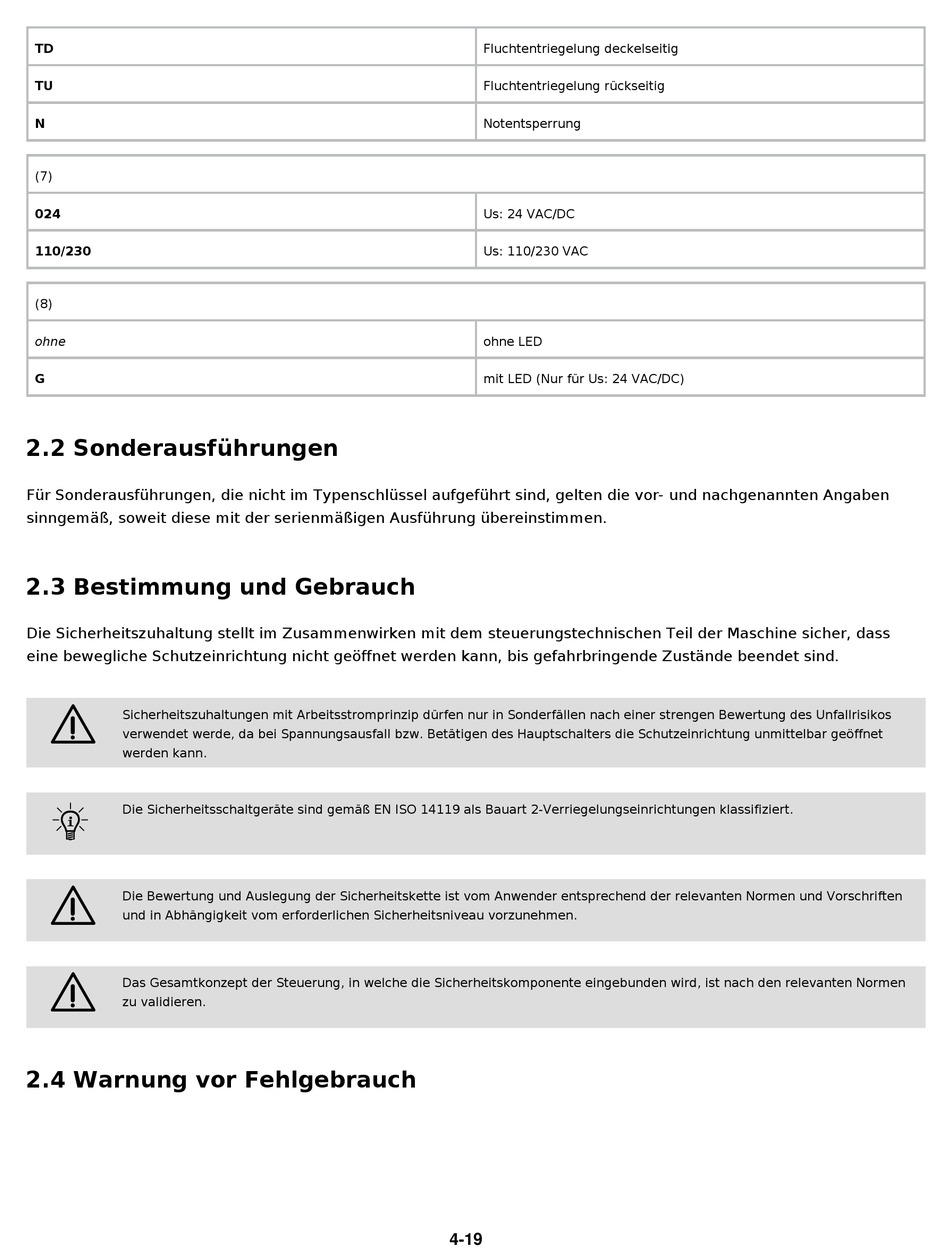

2.2 Sonderausführungen
Für Sonderausführungen, die nicht im Typenschlüssel aufgeführt sind, gelten die vor- und nachgenannten Angaben
sinngemäß, soweit diese mit der serienmäßigen Ausführung übereinstimmen.

2.3 Bestimmung und Gebrauch

Die Sicherheitszuhaltung stellt im Zusammenwirken mit dem steuerungstechnischen Teil der Maschine sicher, dass
eine bewegliche Schutzeinrichtung nicht geöffnet werden kann, bis gefahrbringende Zustände beendet sind.
2
Sicherheitszuhaltungen mit Arbeitsstromprinzip dürfen nur in Sonderfällen nach einer strengen Bewertung des Unfallrisikos
verwendet werde, da bei Spannungsausfall bzw. Betätigen des Hauptschalters die Schutzeinrichtung unmittelbar geöffnet
werden kann.
F
Die Sicherheitsschaltgeräte sind gemäß EN ISO 14119 als Bauart 2-Verriegelungseinrichtungen klassifiziert.
2
Die Bewertung und Auslegung der Sicherheitskette ist vom Anwender entsprechend der relevanten Normen und Vorschriften
und in Abhängigkeit vom erforderlichen Sicherheitsniveau vorzunehmen.
2
Das Gesamtkonzept der Steuerung, in welche die Sicherheitskomponente eingebunden wird, ist nach den relevanten Normen
zu validieren.

2.4 Warnung vor Fehlgebrauch

Fluchtentriegelung deckelseitig
Fluchtentriegelung rückseitig
Notentsperrung
Us: 24 VAC/DC
Us: 110/230 VAC
ohne LED
mit LED (Nur für Us: 24 VAC/DC)
4-19
