ACU-RITE SENC 150 Montageanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für ACU-RITE SENC 150

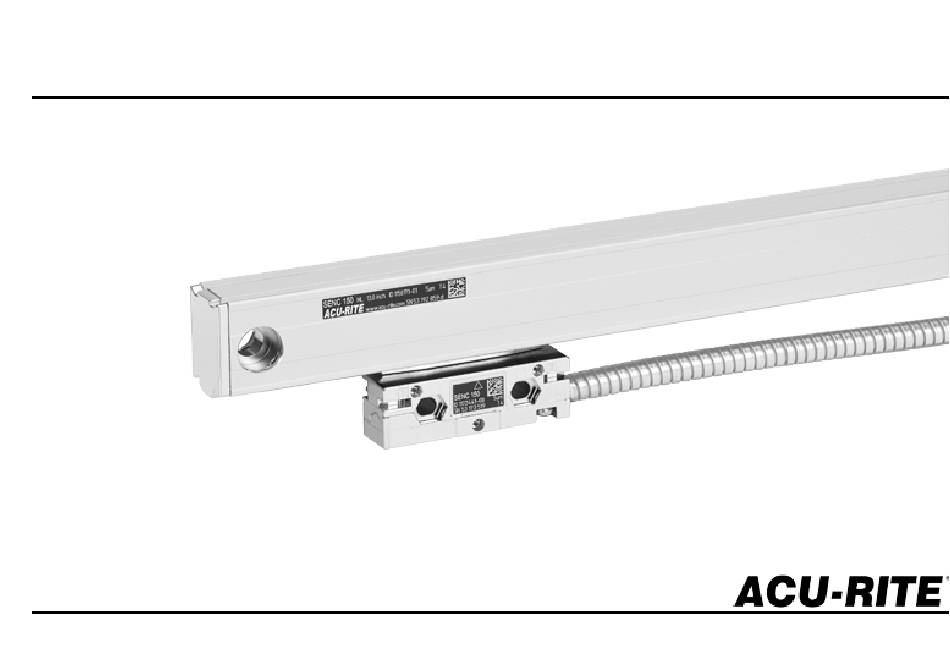

- Seite 1 SENC 150 MONTAGEANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis / Warnhinweise SENC 150 Seite Einleitung / Lieferumfang ..........4 Montagevorbereitung / Montageinformation ....5 Abmessungen Maßstab ..........8 Abmessungen Montageschiene ......... 10 Montage ohne Montageschiene ......... 11 5.1 Montage über Bohrungen an den Maßstabsenden ..12 5.2 Montage über Mittenbefestigung und Bohrungen an den Maßstabsenden ...... -
Seite 4: Einleitung / Lieferumfang
1 Einleitung / Lieferumfang SENC 150 Lieferumfang Der SENC 150 Präzisionsglasmaßstab bietet Ihnen die Genauigkeit ML ≤ 1550 mm (60″) und Zuverlässigkeit eines ACU-RITE -Messgeräts mit TTL- ® Ausgang. Eigenschaften und Optionen: SENC 150 Auflösungen: 0,5, 1, oder 5 µm. -
Seite 5: Montagevorbereitung
2 Montagevorbereitung SENC 150 Die Montagefläche muss sauber fett- und lackfrei sein. Schützen Sie die Dichtlippen vor Spritzwasser. Maßstab F = Maschinenführung ** Maßstab mit Mittenbefestigung L = Länge Montageschiene (s. S. 10) *** Maßstab mit Montageschiene LL [″] LL [″]... -
Seite 6: Montagevorbereitung / Montageinformation
2 Montagevorbereitung / Montageinformation SENC 150 Verfahrweg 11,75 mm (LL x 25,4 + 138,1)/2 mm 0,463″ (LL + 5,437″)/2 Maßstabprofil Mittenmarkierung ML/2 mm (LL + OT)/2 ″ Transportsicherung (2x) Kabelgruppe Abtastkopf ML mm LL + OT ″ Richten Sie die Mittenmarkierungen am Maßstabprofil und Abtastkopf aus, indem Sie den Abtastkopf inklusive ML = Messlänge... -
Seite 7: Montageinformation
2 Montageinformation SENC 150 Montagemöglichkeiten Festlegen des Kabelausgangs Nicht Versetzte Montage mit Legen Sie die Richtung des Kabelausgangs vor der Montage fest. versetzte Montage Montageschiene Entfernen Sie den Deckel vom Abtastkopf und drehen Sie ihn Montage um 180°, um die Richtung des Kabelausgangs zu ändern. -
Seite 8: Abmessungen Maßstab
3 Abmessungen Maßstab SENC 150... - Seite 9 3 Abmessungen Maßstab SENC 150 = Messlänge [mm] = Messlänge [inch] = Überlauf 1,75″ = Beginn der Messlänge = Kundenseitige Anschlussmaße = Bei ML ≥ 625 mm bis ≤ 1550 mm Mittenbefestigung verwenden Bei ML ≥ 24″ bis ≤ 60″ Mittenbefestigung verwenden = Richtung der Abtastkopfbewegung für Ausgangssignale...
-
Seite 10: Abmessungen Montageschiene
4 Abmessungen Montageschiene SENC 150 Maßstab Maßstab Anz. Maßstab Maßstab Anz. ML (mm) LL (inch) (mm) (inch) (mm) (inch) (mm) (inch) Bohr.B ML (mm) LL (inch) (mm) (inch) (mm) (inch) (mm) (inch) Bohr.B 185,50 7 ,303 29,25 1,152 871,50 34,311... -
Seite 11: Montage Ohne Montageschiene
5 Montage ohne Montageschiene SENC 150 Versetzte Montage Je nach mechanischen Gegebenheiten können verschiedene Montagebedingungen auftreten. Die mechanischen Anforderungen bestimmen, ob zusätzliche Halterungen oder Winkel benötigt werden. Zwei typische Montagebedingungen sind: nicht versetzt und versetzt. Alle auf dieser Seite gezeigten Montageelemente sind im Lieferumfang enthalten. -
Seite 12: Montage Über Bohrungen An Den Maßstabsenden
5.1 Montage über Bohrungen an den Maßstabsenden SENC 150 Bohrbild Montage LL < 625 mm (24″): Verwenden Sie die Bohrungen P = Messpunkt an den Maßstabsenden. M6 x 25 mm Flachkopfschraube UNC 1/4-20x25,40 M6 Beilagscheibe M4 x 25 mm... -
Seite 13: Montage Über Mittenbefestigung Und
5.2 Montage über Mittenbefestigung und über Bohrungen an den Maßstabsenden SENC 150 Bohrbild P = Messpunkt Montage 625 mm (24″) ≥ LL M6 x 25 mm Flachkopfschraube ≤ 1550 mm (60″): UNC 1/4-20x25,40 Verwenden Sie die M6 Beilagscheibe Bohrungen an den M4 x 25 mm Maßstabsenden und... -
Seite 14: Montage Mit Montageschiene
6 Montage mit Montageschiene SENC 150 Montagemöglichkeit Montage Verwenden Sie Nivellierschrauben bei einem Abstand von ≤4.5 mm (≤0.18″)! Nicht versetzte oder versetzte Montage mit Montageschiene. Halter zum verringern des Abstands zwischen Abtastkopf und Montagefläche. Bohrbild P = Messpunkt ... -
Seite 15: Entfernung Transportsicherung
7 Montage Abtastkopf SENC 150 Nivellierschrauben Montage Abtastkopf mit Sechskantmutter M4 Sechskantmutter, DIN EN ISO 4032 M3 x 12 mm Gewindestift M4 x 25 mm DIN EN ISO 4026 Zylinderschraube DIN EN ISO 7984-8.8 Justieren Sie die Nivellierschrauben wie folgt: ... -
Seite 16: Überprüfung Der Montage
8 Überprüfung der Montage SENC 150 Anschluss des Maßstabs Ve r l e g e n S i e d i e K a b e l m i t ausreichender Länge für die Bewegung der Maschinenachse. S i ch e r n S i e d a s K a b e l m i t Kabelbindern und Haltern. -
Seite 17: Spezifikation
9 Spezifikation SENC 150 Mechanische Spezifikation Digital Auflösung 0,5 µm 1 µm 5 µm Teilungsperiode 20 µm Maßverkörperung Glasmaßstab mit Nickelteilung Genauigkeit (bei 20° C) / 1000 mm ± 3µm, ± 5µm Max. Verfahrgeschwindigkeit 60 m/min Kraft zum Bewegen des Abtastkopfes <3,4 N... -
Seite 18: Steckerbelegung
10 Steckerbelegung SENC 150 11 Ausgangssignale Digital Differenziell Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 Pin 9 Grün Gelb Blau Weiß Braun Pink Grau Kanal Kanal Kanal Kanal Masse Vcc, +5,1... - Seite 19 SENC 150...
- Seite 20 D1271765-00-A-01 11/2018...
