Funk-Management
Funk-Aktor EB Schalter
Funk-Aktor EB Schalter
Art.-Nr. : FA10EB
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle
Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät
liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Antenne nicht kürzen, verlängern oder abisolieren. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

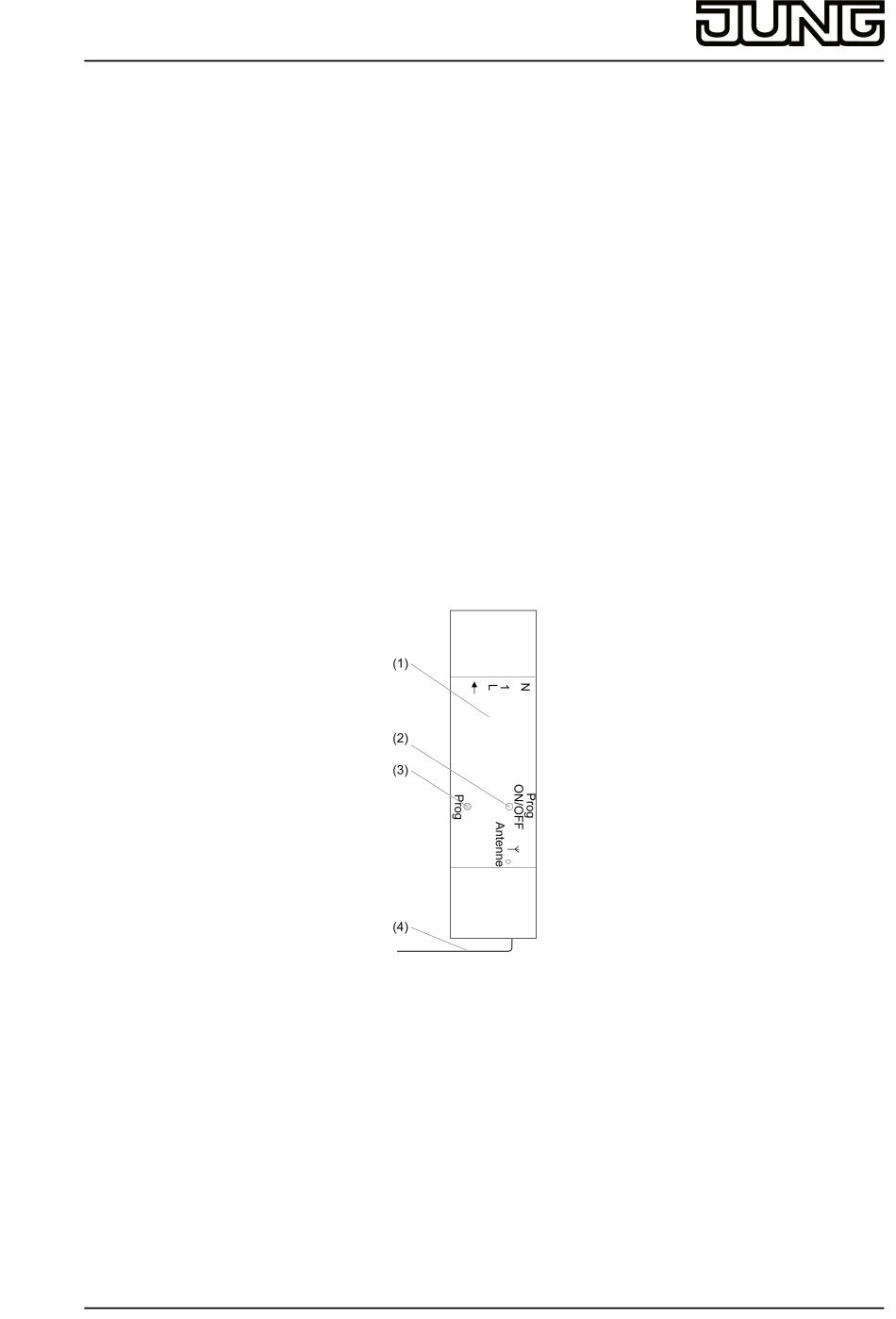

2 Geräteaufbau
(1) Schaltaktor
(2) Programmiertaste
(3) LED
(4) Antenne
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen
Gegebenheiten ab.
82526923
J0082526923
Bild 1
1/5
09.09.2016
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Jung FA10EB

  • Seite 1 Funk-Management Funk-Aktor EB Schalter Funk-Aktor EB Schalter Art.-Nr. : FA10EB Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät...
  • Seite 2: Bedienung

    Funk-Management Funk-Aktor EB Schalter Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen Gegebenheiten kann die Reichweite des Systems optimiert werden. Bild 2: Reduzierte Reichweite durch bauliche Hindernisse Bestimmungsgemäßer Gebrauch Funkgesteuertes Schalten von Glühlampen, Leuchtstofflampen, HV-Halogenlampen und Tronic- oder induktive Trafos mit Halogenlampen Betrieb mit geeigneten Funksendern oder mit Installationstaster als Nebenstelle Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (Technische Daten) Einbau in Zwischendecken oder Aufputz-Montage...
  • Seite 3 Funk-Management Funk-Aktor EB Schalter Mindestens 1 m Abstand zwischen Sender und Empfänger einhalten, um eine Übersteuerung des Empfängers zu vermeiden. Bild 3 Den Schaltaktor (1) und gegebenenfalls Installationstaster (5) gemäß Anschlussplan anschließen (Bild 3). i Antenne möglichst frei gestreckt verlegen. Den Schaltaktor montieren.
  • Seite 4: Technische Daten

    Verlegung der Antenne prüfen. Gestreckte Verlegung erhöht die Reichweite. Einsatz eines Funk-Repeaters. 6.3 Konformität Hiermit erklärt Albrecht Jung GmbH & Co. KG, dass der Funkanlagentyp Art.-Nr. FA10EB der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.jung.de/ce...
  • Seite 5 Funk-Management Funk-Aktor EB Schalter ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82526923 09.09.2016 J0082526923...
