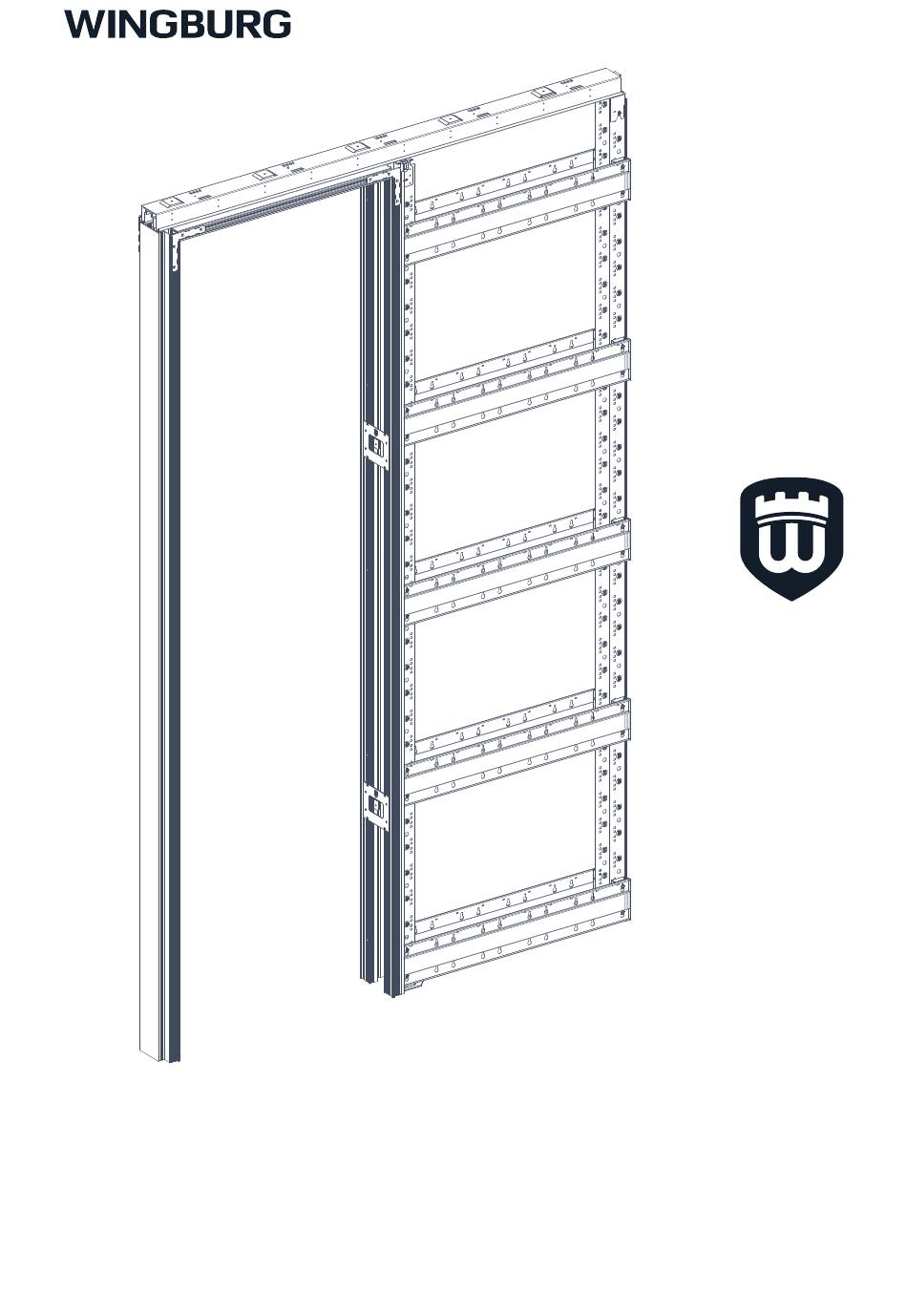

- Seite 1 Montageanleitung Einbauelemente für Schiebetüren BELPORT B1T...
- Seite 2 INHALT | BELPORT B1T Sicherheitshinweise Benötigtes Werkzeug Lieferumfang Montage CW75 6 - 9 Montage CW100 10-13 Einbausituationen Wandöffnung Beplankungshinweise Laibungsverspachtelung Grundierung Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 3 Sie eine Gefährdung Ihrer Gesundheit oder anderer Personen ausschließen können. Alle Bauteile wurden vor dem Ausliefern durch „Wingburg“ auf Unversehrtheit überprüft. Für Schäden die auf eine unsachgemäße Montage oder den Transport zurückzuführen sind, übernimmt „Wingburg“ keine Haftung.
- Seite 4 LIEFERUMFANG | BELPORT B1T Bauteile 10x* 10x* CW100 Einlaufholme Einlaufholme Taschenpfosten Taschenpfosten Querprofil Querprofil Distanzblech Distanzblech h 1x k 4x Distanzfuß CW75/100 Eckverbinder 3,5 x 13 Laufschiene + Tragprofil Distanzfuß CW75/100 Styroporklotz CW75/100 Eckverbinder Laufschiene + Tragprofil Distanzklotz CW75/100 i 1x j 2x ö...
- Seite 5 LIEFERUMFANG | BELPORT B1T Alle Bauteile im Überblick CW75 Profil (Auslieferungszustand) CW100 Profil (Umrüstbar) CW75 Profil (Auslieferungszustand) CW100 Profil (Umrüstbar) » Montage ab Seite 6 » Montage ab Seite 10 » Montage ab Seite 6 » Montage ab Seite 10...
- Seite 6 MONTAGE | BELPORT B1T CW75 c a . 4 TIPP TIPP Eine liegende Vormontage erleichtert den Aufbau. Eine liegende Vormontage erleichtert den Aufbau Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 7 CW75 MONTAGE | BELPORT B1T 1. 2. 3. 4. Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 8 MONTAGE | BELPORT B1T CW75 CW100 CW75 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 9 CW75 MONTAGE | BELPORT B1T Bei Sonderbreiten oder Glasschiebetüren Bei Sonderbreiten oder Glasschiebetüren Bauteil „J“ von unten an das Winkelblech Bauteil „J“ von unten an das Winkelblech schrauben! schrauben! » Weiter mit Schritt 8 auf Seite 14 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022...
- Seite 10 MONTAGE | BELPORT B1T CW100 c a . 4 TIPP TIPP Eine liegende Vormontage erleichtert den Aufbau. Eine liegende Vormontage erleichtert den Aufbau c a . 4 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 11 CW100 MONTAGE | BELPORT B1T 1. 2. 3. 4. Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 12 MONTAGE | BELPORT B1T CW100 CW100 CW75 1 0 0 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 13 CW100 MONTAGE | BELPORT B1T Bei Sonderbreiten oder Glasschiebetüren Bei Sonderbreiten oder Glasschiebetüren Bauteil „J“ von unten an das Winkelblech Bauteil „J“ von unten an das Winkelblech schrauben! schrauben! Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 14 MONTAGE | BELPORT B1T SITUATION 1 SITUATION 2 OK FF OK FF OK RF 90° 90° 90° 90° 90° 90° 90° 90° Lot- und fluchtgerecht ausrichten! Lot- und fluchtgerecht ausrichten! Lot- und fluchtgerecht ausrichten! Lot- und fluchtgerecht ausrichten! 1 0 0 A n s c h l a g p r o fi...
- Seite 15 MONTAGE | BELPORT B1T ä ä OK FF Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 16 MONTAGE | BELPORT B1T 2 mm O K F F Verwenden Sie ausschließlich die Verwenden Sie ausschließlich die Schrauben aus dem Lieferumfang! Schrauben aus dem Lieferumfang ! 3,9 x 19 mm Einfach beplankt Einfach beplankt Doppelt beplankt Doppelt beplankt 3,9 x 19 mm 3,5 x 32 mm Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022...
- Seite 17 MONTAGE | BELPORT B1T TIPP TIPP Zum Entfernen der Distanz- Zum Entfernen der Distanz- klötze „g“ gegebenenfalls klötze „g“ gegebenenfalls einen langen Gegenstand zur einen langen Gegenstand Hilfe nehmen und diese zur Hilfe nehmen und diese zerbrechen. zerbrechen. Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022...
- Seite 18 MONTAGE | BELPORT B1T Horizontalschnitt Horizontalschnitt Vertikalschnitt Vertikalschnitt Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
- Seite 19 MONTAGE | BELPORT B1T Horizontalschnitt Horizontalschnitt HINWEIS: 2 Komponenten-Aluminium Grundie- rung wird empfohlen. Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 21.12.2022 Alle Maße in Millimeter...
