AZ PLUS Betriebsanleitung

Betriebsanleitung: Drucklufteinheit PLUS komplett für EE2 Controller

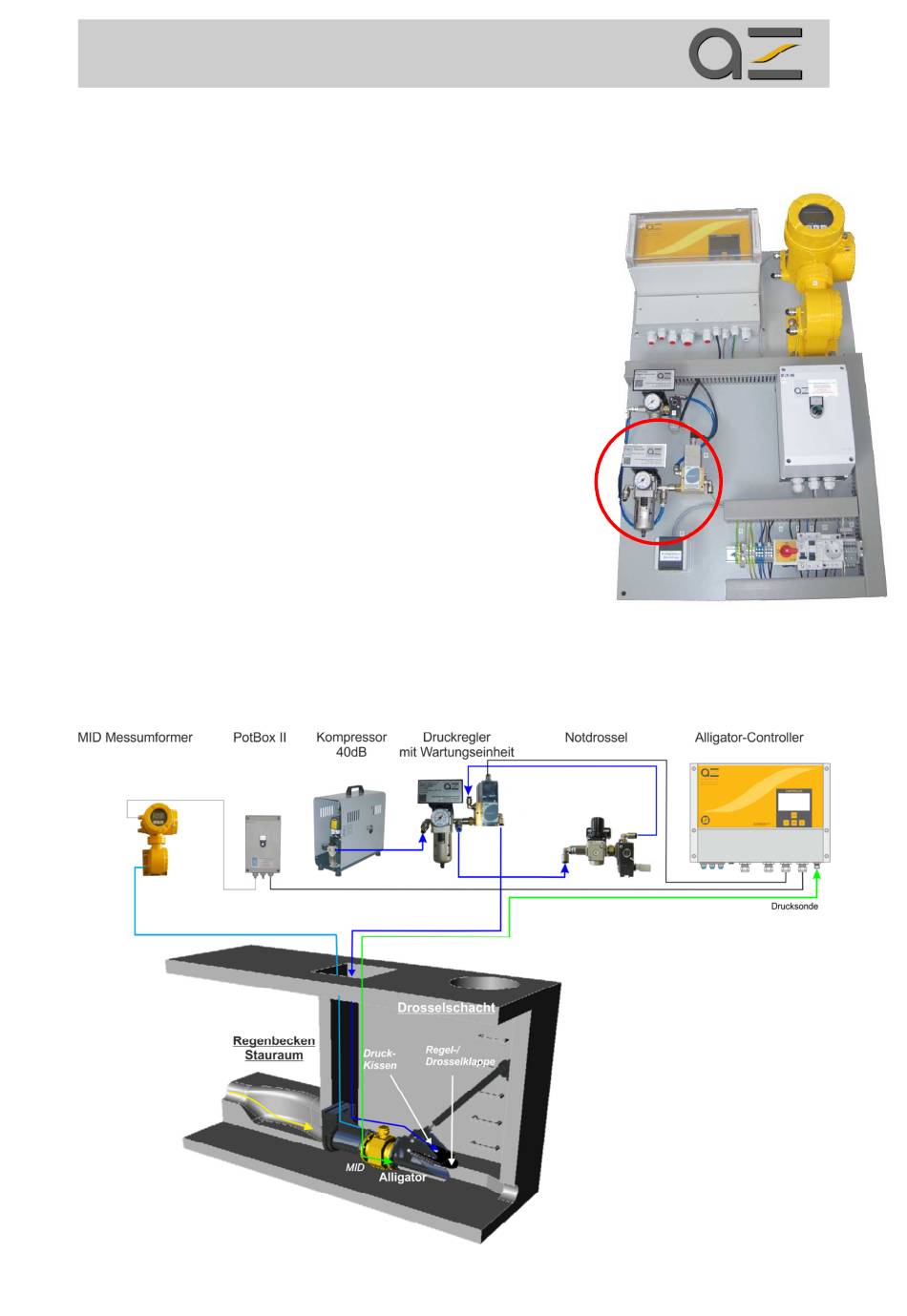

Auf der werksseitig gelieferten Montageplatte, wahlweise
auch mit Schaltschrank, ist eine Drucklufteinheit montiert
(s. Abb. rechts).
Die Drucklufteinheit besteht aus der Wartungseinheit, sowie
dem Druckregler Sentronic PLUS.
Die Wartungseinheit ist ein manuell einstellbarer Druckbe-
grenzer mit Luftfilter, an welcher die Versorgungsluft der
Messeinrichtung angeschlossen wird.
Der Druckregler Sentronic Plus regelt den Luftdruck für das
Druckkissen und dadurch die Klappenstellung und den
Durchfluss.
Der Druckregler verfügt über einen analogen Sollwert-
eingang und einen Istwertausgang für die Rückmeldung des
Druckes im Kissen. Die Spannungsversorgung erfolgt über
den Controller.
Der Druckregler erhitzt sich während des Betriebs. Um eine
Überhitzung zu vermeiden darf das Gerät nicht abgedeckt
werden. Die Luftumströmung muss gewährleistet werden.
Der Eingangsdruck muss zwischen 5 Bar und 9 Bar, der
Ausgangsdruck darf bei max. 6 Bar, liegen.
Der Druckregler ist nach dem Anschlussplan mit dem Controller zu verbinden.
