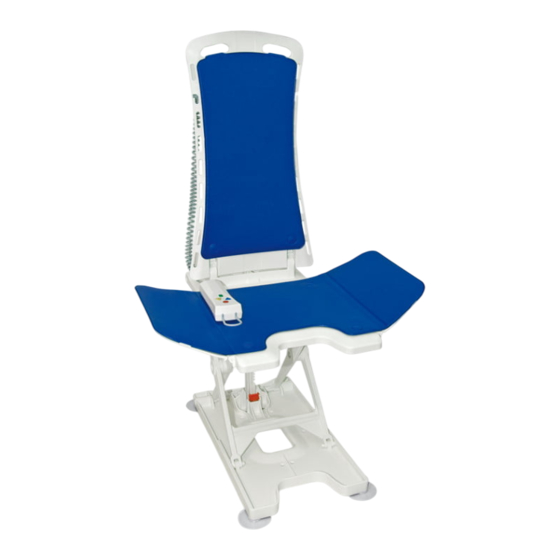

Drive bellavita Kurzanleitung Erstinstallation

Badelift
Kurzanleitung - Erstinstallation
1. Entnahme aus dem Karton und überprüfen des Arretierhebels
1
1. Rückenlehne anheben 2. Rückenlehne abziehen
2. Einsetzen der Rückenlehne in die Sitzeinheit
1a
Richtig
1b
Falsch
1. Hinweis: 2. A: Lagerbock – B: Rastnase
Die Hubstange muss immer vollständig Die Rastnasen der Rückenlehne jeweils
eingefahren sein. in beide Lagerböcke der Sitzeinheit
einführen.
3. Aufladen des Akkus • Einstecken der Handbedienung • Pflege und Wartung
Nach Gebrauch Akku wieder laden.
1
1. Den Stecker 1) des Netzteils zuerst
in die Buchse der Handbedienung 2)
und den Netzstecker in eine Steckdose
stecken. Beim Ladevorgang leuchtet die
Kontrollleuchte rot. Ist der Akku gela-
den, leuchtet sie grün. Wenn der Akku
vollständig aufgeladen ist, Handsteue-
1
rung vom Ladegerät trennen. Zuerst den
Netzstecker ziehen.
2
Lagerung bei etwa 15-20 Grad Celsius
empfehlenswert. Handsteuerung nicht
auf den Heizkörper legen. Direkte Son-
neneinstrahlung vermeiden.
4. Einsetzen und herausnehmen des Lifters in / aus der Badewanne
1
1.
• Saugerlaschen der hinteren Sauger zeigen
nach außen.
• Die Unterseite der Sauger mü ssen sauber
und trocken sein, keine Rutschmatten und
andere Gegenstände in die Badewanne ein-
legen.
• Einsetzen der Sitzeinheit in die leere Bade-
wanne, so dass die hinteren Sauger am An-
fang der Badewannenschräge aufliegen.
Drive Medical GmbH & Co. KG • Leutkircher Straße 44 • D-88316 Isny/Allgäu • Germany • info@drivemedical.de • www.drivemedical.de • Tel.: +49 7562 9724-0 • Fax: +49 7562 9724-25
2 3
3. Sitzeinheit anheben
2 3
A
B
3. Die eingesetzte Rückenlehne nach
hinten klappen bis sie am Anschlag
der Bodenplatte aufliegt. Zum Entfer-
nen ca. 45° nach vorn klappen und
herausziehen.
3
2
2.
• Die Rückenlehne in die beiden Lagerböcke
der Sitzeinheit einführen (siehe Punkt 2).
• Rückenlehne nach hinten klappen.
• Rückenlehne darf im abgesenkten Zustand
nicht am Wannenrand aufliegen.
4
4
Richtig
4. Hinweis:
Es ist unbedingt darauf zu achten, dass
die Hubstange richtig in der Rampe
sitzt.
2. Handbedienung
2
Beschreibung:
2
5
1. Grün Einschalt-Taste
2. Rot: NOTAUS-Taste
3. Blau: Abwärts-Taste
4
4. Gelb: Aufwärts-Taste
5. Kontrolllampe
1
3
3.
• Lifter zur Benutzung nach oben fahren.
4. Durch den Transport kann sich der
rote Arretierhebel aus den Aufnahme-
bohrungen lösen. Durch Drücken von
oben kann er leicht wieder eingerastet
werden. Bitte prüfen Sie den festen Sitz
des Arretierhebels.
5
Falsch
3
3. Die Handbedienung am Rückenteil hinten einstecken.
Hierzu die Buchse am Spiralkabel auf den Stecker schieben,
bis die Verriegelung spürbar einrastet und der rote Ring am
Klinkenstecker nicht mehr sichtbar ist.
4
4.
• Rückenlehne entfernen (siehe Puntk 2).
• Haftsauger durch Ziehen an den Laschen
belüften und das Untergestell am Tragegriff
hochziehen und aus der Wanne nehmen.
