t.a.c. TAC Xenta OP Kurzanleitung Seite 2
BEDIENGERÄT
Das Bediengerät ermöglicht das Aus-
lesen oder Verändern von Werten
(siehe Abb. 1). Es kann auf der Vorder-
seite des Reglers oder in eine Schalt-
schranktür eingebaut oder als Hand-
bediengerät eingesetzt werden.
In der Anzeige erscheinen alle Werte
mit Zusatztext. Um einen Einstellwert
zu suchen und zu verändern, sind nur
wenige Tastendrücke erforderlich, da
alle Werte in logischer Folge angeord-
net sind.
Überprüfen der Zugriffsberechtigung
Der Systemmanager kann einen Zu-
griffscode eingeben, um sicherzustel-
len, daß Programmänderungen aus-
schließlich von Personen durchgeführt
werden können, die das korrekte Kenn-
wort eingeben.
Inhaltsverzeichnis
Die Programmfunktionen von TAC Xenta
werden in Form eines Inhaltsverzeich-
nisses dargestellt, die gebräuchlich-
sten Funktionen sind oben angeordnet
(siehe untenstehende Abbildung).
Mit Hilfe der Pfeiltasten kann sich der
Bediener innerhalb der Liste nach
oben oder unten bewegen.
K2
Klima02
Temperaturen
Wochenpläne
Alarme
IDs
Die erste Zeile des Inhaltsverzeichnis-
ses zeigt den kompletten ID der aktu-
ellen Einheit sowie eine aus 4 Zeichen
bestehende Kennung, die überall an-
FUNKTIONEN
Beispiele für Funktionen des
TAC Xenta OP:
- Anzeige und Auswahl von Gruppen
und Xenta-Controllern
- Anzeige von Werten und Zuständen
- Auflisten und Quittieren von Alarmen
- Wochenpläne und Feriertagszeiten
einstellen
- Datum und Uhrzeit einstellen
Nach Eingabe des korrekten Zugriffs-
codes sind weitere Funktionen
verfügbar, z.B.:
- Verändern der Reglerparameter
- Verändern des Zugriffscodes
- Handsteuerung
- Einstellen der
Sommerzeitumschaltung
- Systemtest Dial-up
Wenn innerhalb von 5 Minuten keine
Änderungen erfolgt sind, wird der
Bediener abgemeldet, und die
Zugriffsebene wird auf die niedrige
Ebene zurückgesetzt.
TAC AB, Jägershillgatan 18, SE-213 75 MALMÖ, SWEDEN, +46 40 38 68 50 (vx)
0-003-1522-2 (D)
"ZURÜCK"
- eine Ebene höher in
der Menühierarchie
- Wert verringern
- Umschalten
gezeigt wird. Um das Objekt zu wech-
seln (AHU, Kessel etc.), drücken Sie
"Zurück" und wählen ein neues
Objekt aus der Liste aus.
Auswahl / Anzeige einer Funktion
Die Funktion der ersten Zeile im In-
haltsverzeichnis wird durch Drücken
der Bestätigungstaste angezeigt. Die
Daten werden laufend aktualisiert.
K2
Temperaturen
Zimmertemp
K2-T1
Istwert
19,7°C
Sollwert
20,0°C
Für die nächste/vorherige Funktion
drücken Sie die Pfeiltasten.
Um zum Inhaltsverzeichnis zurückzu-
kehren, drücken Sie auf "Zurück".
INSTALLATION
Das Bediengerät kann auf TAC Xenta
aufgerastet, in die Schaltschranktür
eingebaut oder als Handbediengerät
verwendet werden.
Der Anschluß des Bediengeräts kann
auf zwei Arten erfolgen:
1 Verbinden Sie die Modulbuchse auf
der Front des TAC Xenta über ein
Spezialkabel (liegt bei, ca. 1,5 m
lang), das Spannungsversorgung
und Kommunikation ermöglicht, mit
der Modulbuchse auf der Rückseite
des OP. Wenn ein anderes Kabel
verwendet wird, sollte dies nicht
länger als 10 m sein.
2 Beim Anschluß an die Übertra-
gungsleitung sind die mit 1-4 be-
zeichneten Schraubklemmen auf der
Rückseite des OP zu belegen.
Die Klemmen 1 und 2 dienen der
Kommunikation, Klemmen 3 und 4
führen 24 V AC oder DC.
Nur der DC-Anschluss ist polaritäts-
abhängig.
2 (2)
"BESTÄTIGEN"
- Wählen Sie die markierte Zeile aus
- Wählen Sie den Wert aus und
bestätigen Sie die Änderung
- In der Liste nach oben bewegen
- Wert erhöhen
–
+
- Umschalten
- In der Liste nach unten bewegen
Verändern eines Wertes
Der Bediener kann den zu
verändernden Wert mit Hilfe der
Bestätigungstaste auswählen. Der
Wert kann dann mit den Tasten "+" und
"–" erhöht, verringert oder
umgeschaltet werden. Die Pfeiltasten
werden zur Anzeige der nächsten/
vorherigen Funktion verwendet.
K2
Wochenpläne
08:00-12:00
13:00–17:00
Beispiel:
Bei Einstellen der Wochenpläne kann der
Cursor auf Einschaltzeit (08:00), Aus-
-schaltzeit (12:00) oder Wochentag
(Montag, Dienstag etc.)gesetzt werden.
TAC Xenta
300/400
Regler
Buchse für TAC Xenta Regler
und Schraubklemmen 1-4
Empfohlene Kabeltypen und -länge für
die Kommunikation: siehe TAC Xenta
Netzwerkhandbuch.

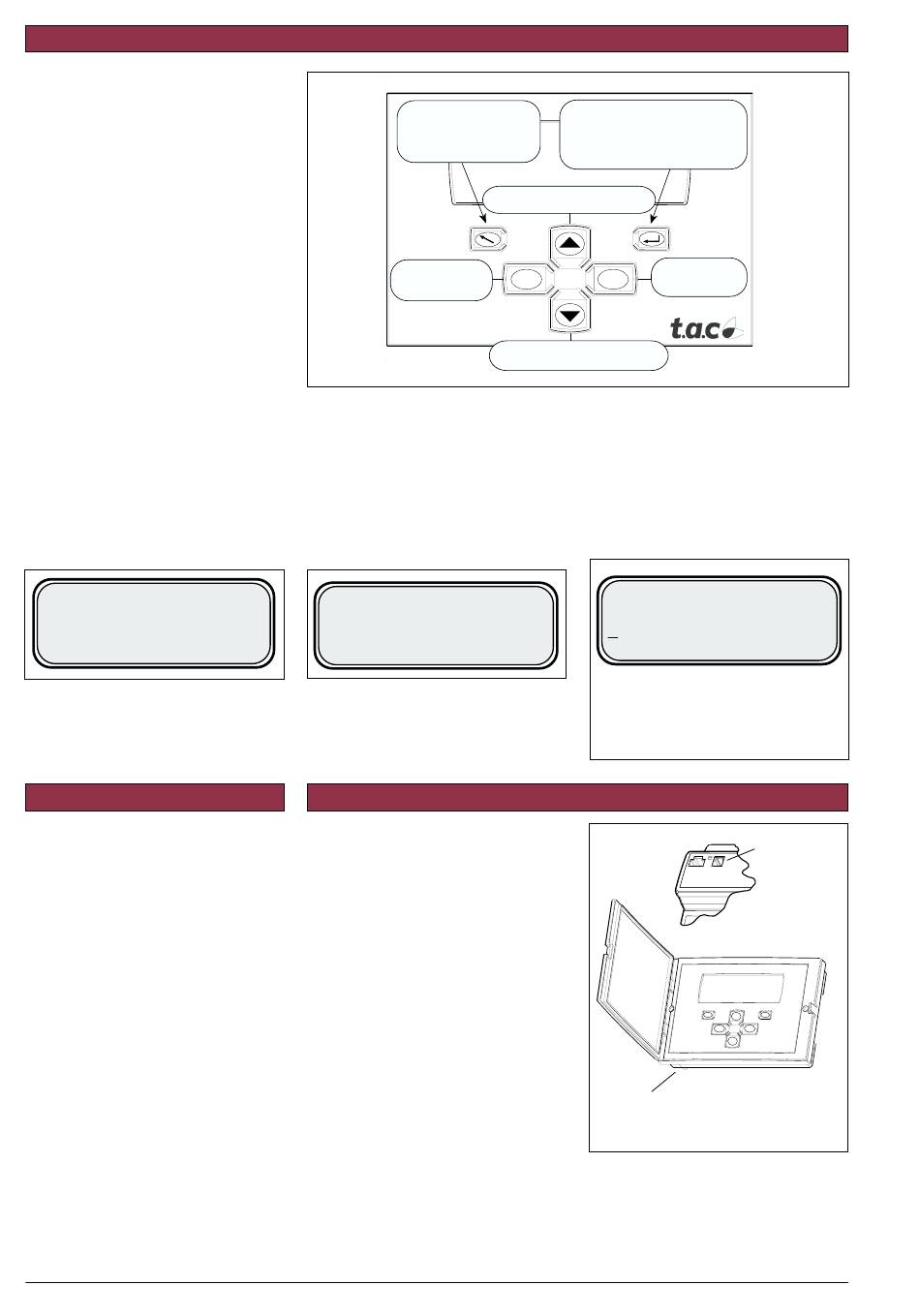

Abb. 1
1234567
MDMDF
MDMDF
Buchse für
TAC Xenta OP
Abb. 2
