TECHART Kabelbaum verlegen
TECHART Kabelsatz 000.000.000.000
für die Stromversorgung vom
Sicherungskasten beginnend zur
Einstiegsleiste, entlang des
Kabelkanals zu den Sitzen und zur
Kofferraummulde verlegen.
1
Rücksitzbank hinten links
ausbauen.
2
Einstiegsleisten ausbauen.
3
Kofferraumboden ausbauen.
4
Seitenverkleidung im Kofferraum
links ausbauen.
5
A-Säule nur ablösen
6
Sonnenblende links ausbauen
7
B-C-Säulenverkleidung links
ausbauen.
8
Innenleuchte vorn ausbauen
9
Ablagefach unter der Armlehne der
Mittelkonsole ausbauen.
10 Sicherungskasten im
Armaturenbrett links lösen
11 TECHART Kabelbaum am
Sicherungskasten anschließen,
dazu den Sicherungsblock ABCD
lösen und die pinkfarbene
Sicherungsleiste herausschieben.
Danach das gelbe Kabel im
Steckplatz Nr. 00 einclipsen.
Ebenso bei Sicherungsblock ABCD
verfahren und das rote Kabel in
Steckplatz Nr. 00 einclipsen.
TECHART Version 01
MONTAGEANLEITUNG
TECHART Entertainment Paket W2
Sicherung Kl. 30, 15
SL Kl.31
SR

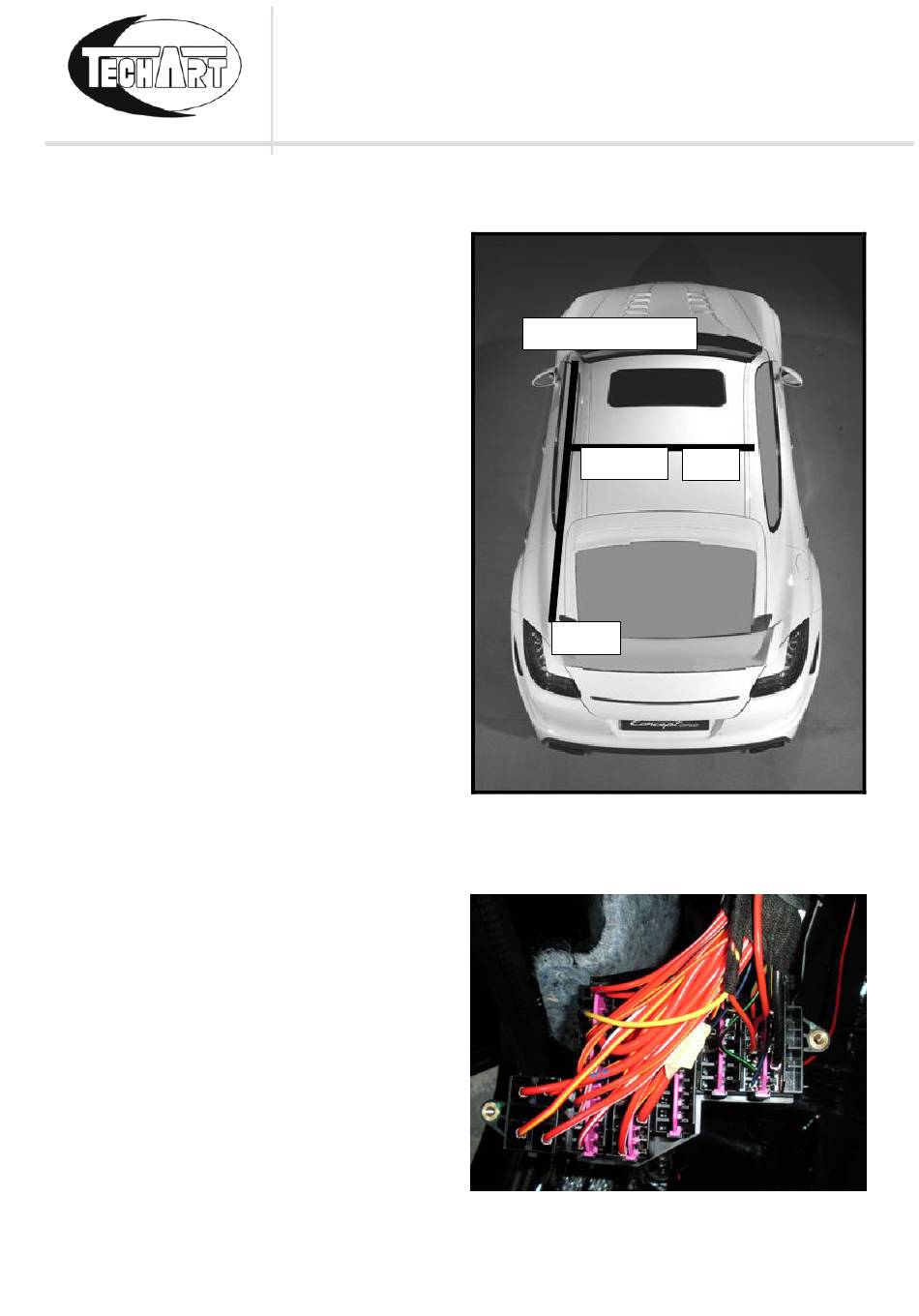

Abb. 22
Seite 12 von 16
