Bauanleitung
Elektromotor Easy
16
18

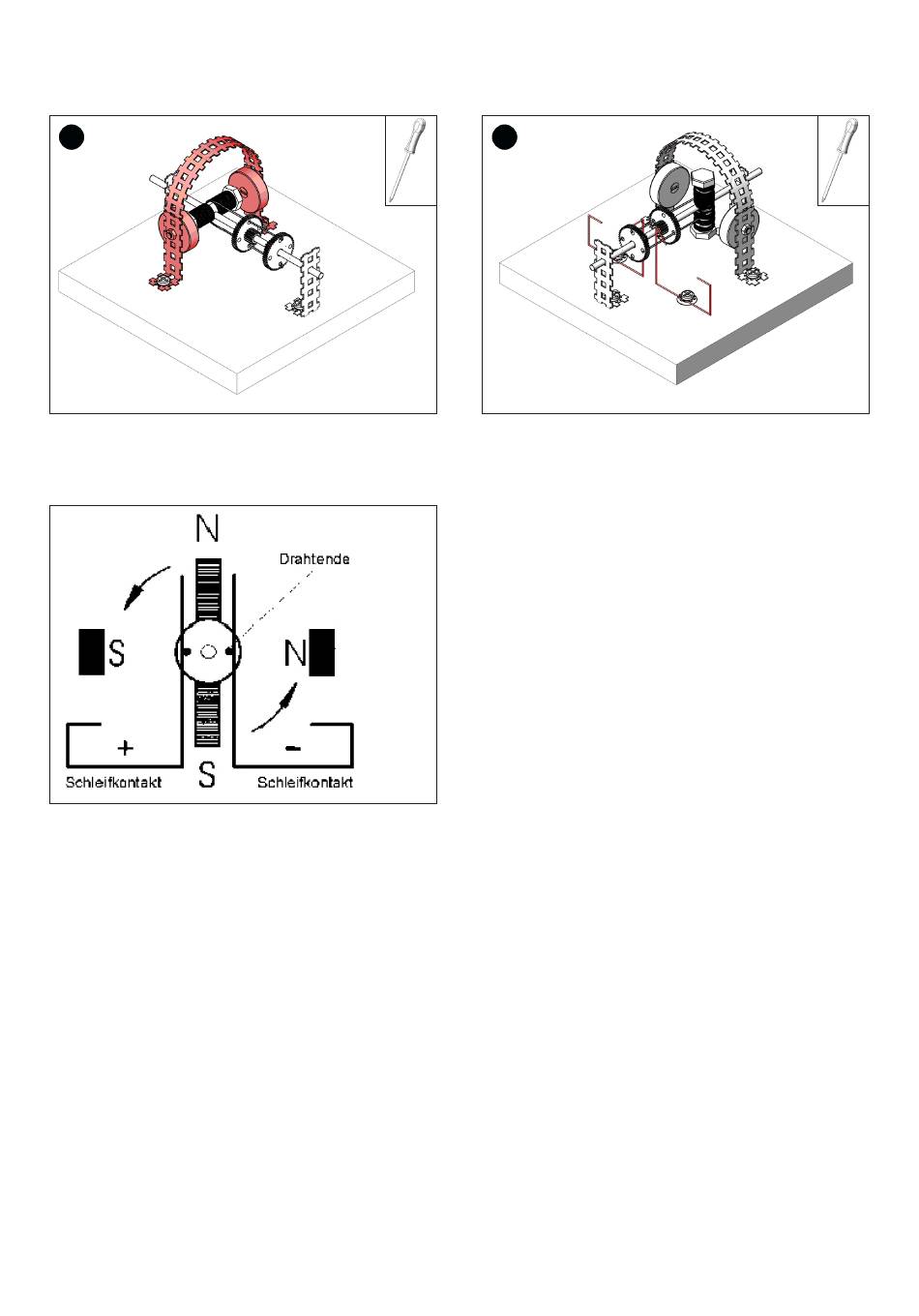

Den Bügel mit den Magneten wie abgebildet mit zwei Schrauben (13)
sowie zwei Zahnscheiben (9) an den vorgestochenen Bohrungen (s.
Schritt 2) aufschrauben.
5
Die Federstahlbügel nach Abbildung mit den Unterlegscheiben (10),
Zahnscheiben (9) sowie Schrauben (13) so befestigen, dass die Bügel
nur leichten Kontakt mit dem Kupferdraht haben.
Wie funktioniert eigentlich ein Elektromotor?
Bitte betrachte dazu die Zeichnung unten
Merke:
Gleichnamige Pole stoßen sich ab, ungleichnamige Pole ziehen sich an!
Während die beiden Dauermagnete immer magnetisch sind, kann
man bei einem Elektromagneten die magnetische Kraft abschalten.
Vertauscht man den Pluspol und den Minuspol, ändert er sogar seine
Pole. Aus einem Nordpol wird ein Südpol und aus dem Südpol ein
Nordpol.
Ein Eisenkern verstärkt die magnetische Kraft einer Spule.
Fließt also Strom durch die Spule, wird der Eisenkern magnetisch.
Seine Pole werden von den Polen der Dauermagneten angezogen.
Da sich der Kollektor mitdreht, kommt jedes Drahtende der Spule
mit dem anderen Schleifkontakt in Berührung. Weil die Spule jetzt in
umgekehrter Richtung vom Strom durchflossen wird, wechseln auch
die Pole der Spule. Der Eisenkern wird nun von den Dauermagneten
abgestoßen. Das Anziehen und Abstoßen des Eisenkerns führt zu einer
dauerhaften Drehbewegung.
Positionieren des Kollektors
Schematische Darstellung des Kreuzes zwischen der Spule und der
gedachten Linie zwischen den Drahtenden/1mm Bohrungen.
