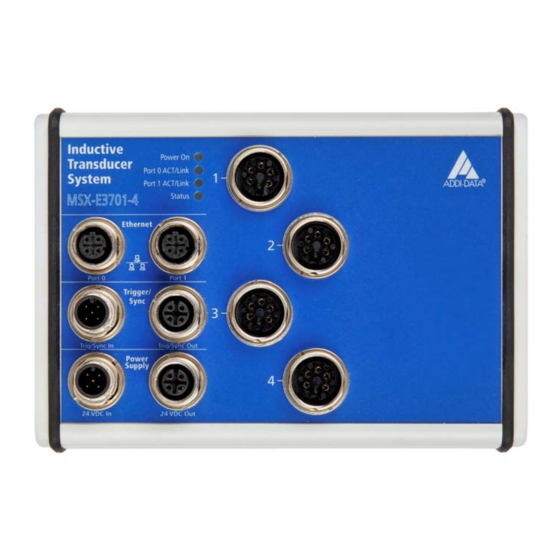

Addi-Data MSX-E3701 Referenzhandbuch

Ethernet-system zur längenmessung
Vorschau ausblenden Andere Handbücher für MSX-E3701:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Technisches
Referenzhandbuch
MSX-E3701 und MSX-E3700
Ethernet-System zur Längenmessung
Ausgabe: 03.04-10/2015
DIN EN ISO 9001:2008 zertifiziert
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Addi-Data MSX-E3701

Inhaltszusammenfassung für Addi-Data MSX-E3701

  • Seite 1 Technisches Referenzhandbuch MSX-E3701 und MSX-E3700 Ethernet-System zur Längenmessung Ausgabe: 03.04-10/2015 DIN EN ISO 9001:2008 zertifiziert...
  • Seite 2 Inbetriebnahme und Nutzung sowie Produktinformation entsprechend dem aktuellen Stand vor der Drucklegung. Der Inhalt dieses Handbuchs und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden. Die ADDI-DATA GmbH behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien vorzunehmen. Gewährleistung und Haftung Der Nutzer ist nicht berechtigt, über die vorgesehene Nutzung des Produkts hinaus Änderungen des...

  • Seite 3: Warnung

    Kennzeichnet Anwendungstipps und andere nützliche Informationen. ACHTUNG! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können Ethernet-System, PC und/oder Peripherie zerstört werden. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können Ethernet-System, PC und/oder Peripherie zerstört und Personen gefährdet werden. www.addi-data.de...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis MSX-E3701 / MSX-E3700 Inhaltsverzeichnis Warnung! ............................3 Kapitelübersicht ..........................7 Verwendungsbereich, Benutzer, Handhabung ..............8 Definition des Verwendungsbereichs....................8 1.1.1 Bestimmungsgemäßer Zweck ......................8 1.1.2 Bestimmungswidriger Zweck .......................8 1.1.3 Grenzen der Verwendung........................8 Sicherheitshinweise..........................8 1.2.1 Stromquellen............................8 1.2.2 Schutzarten ............................9 1.2.3 Kabel..............................9 1.2.4 Gehäuse ..............................9 Benutzer ..............................9 1.3.1...
  • Seite 5 Abb. 3-1: Halbbrücken-Messtaster.......................13 Abb. 3-2: LVDT-Messtaster ...........................14 Abb. 3-3: Mahr-Messtaster ...........................15 Abb. 4-1: MSX-E3700: Kaskadierung ......................17 Abb. 5-1: MSX-E3701 und MSX-E3700: Erfassungsprinzip .................19 Abb. 5-2: ConfigTools: Hauptfenster ......................20 Abb. 6-1: I/O Configuration: Diagnostic ......................29 Abb. 6-2: Diagnostic: Rearm.........................29 Abb. 6-3: Diagnostic: Refresh ........................30 Abb.
  • Seite 6 Abb. 7-25: Transducers: Other information in data packet .................50 Abb. 7-26: Transducers: Binary data packet structure..................50 Abb. 8-1: Abmessungen..........................52 Abb. 8-2: MSX-E3701-4: Ansicht von oben ....................53 Abb. 8-3: MSX-E3701-16: Ansicht von oben ....................53 Abb. 8-4: MSX-E3700-16: Ansicht von oben ....................54 Tabellen Tabelle 4-1: Steckerbelegung (MSX-E3700): Ethernet-Port 0 und –Port 1 ..........16...

  • Seite 7: Kapitelübersicht

    Kapitelübersicht MSX-E3701 / MSX-E3700 Kapitelübersicht In diesem Handbuch finden Sie folgende Informationen: Kapitel Inhalt Wichtige Informationen zu Verwendungsbereich, Benutzer und Handhabung des MSX-E-Systems sowie Sicherheitshinweise Kurze Beschreibung des MSX-E-Systems (Funktionalitäten, Merkmale, Blockschaltbild) Informationen über die induktiven Längenmesstaster Ausnahmen beim MSX-E3700 (Steckerbelegung und Kaskadierung) Funktionsbeschreibung (Messtaster-Eingänge) einschließlich Steckerbelegung...

  • Seite 8: Verwendungsbereich, Benutzer, Handhabung

    1.1 Definition des Verwendungsbereichs 1.1.1 Bestimmungsgemäßer Zweck Die Ethernet-Systeme MSX-E3701 und MSX-E3700 zur Erfassung, Verarbeitung und Übertragung von Signalen von Längenmesstastern eignen sich zum Anschluss an ein Netzwerk, welches für die elektrische Mess-, Steuer-, Regel- und Labortechnik im Sinne der EN 61010-1 (IEC 61010-1) eingesetzt wird.

  • Seite 9: Schutzarten

    Verwendungsbereich, Benutzer, Handhabung MSX-E3701 / MSX-E3700 1.2.2 Schutzarten HINWEIS! Der Schutz gemäß der festgelegten Schutzart (siehe Kap. 8.4) wird nur erreicht, wenn die Öffnungen mit geeigneten Schutz- abdeckungen bzw. Steckern versehen sind. Bei Unklarheiten bitten wir Sie, uns zu kontaktieren:...

  • Seite 10: Handhabung Des Ethernet-Systems

    Telefon: +49 7229 1847-0. Handbuch- und Software-Download im Internet Die jeweils neueste Version des Technischen Referenzhandbuchs und der Standardsoftware der Ethernet-Systeme MSX-E3701 und MSX-E3700 können Sie kostenlos herunterladen unter: www.addi-data.de HINWEIS! Prüfen Sie vor der Inbetriebnahme des Ethernet-Systems und bei evtl.

  • Seite 11: Kurzbeschreibung

    Die intelligenten Ethernet-Systeme MSX-E3701 und MSX-E3700 können 4, 8 oder 16 HB-, LVDT-, Mahr- oder Knäbel-Längenmesstaster mit einer 24-Bit-Auflösung erfassen. Die Version mit vier Eingängen des MSX-E3701 ist auch mit einem digitalen 24 V-Ausgang mit Vergleichslogik erhältlich. Über einen externen Trigger können Messsequenzen auf mehreren Systemen gleichzeitig gestartet werden.

  • Seite 12: Blockschaltbild

    Kurzbeschreibung MSX-E3701 / MSX-E3700 2.2 Blockschaltbild Abb. 2-1: MSX-E3701 und MSX-E3700: Blockschaltbild www.addi-data.de...

  • Seite 13: Längenmesstaster

    Längenmesstaster MSX-E3701 / MSX-E3700 3 Längenmesstaster In diesem Kapitel werden die Eigenschaften der verschiedenen Längenmesstaster näher erläutert. Dies soll Ihnen dabei helfen, den richtigen Messtaster für Ihren Messaufbau zu finden und evtl. auftretende Messfehler im Vorfeld zu erkennen und zu umgehen.

  • Seite 14: Lvdt-Messtaster

    Längenmesstaster MSX-E3701 / MSX-E3700 3.1.2 LVDT-Messtaster Ein LVDT-Messtaster verfügt über drei Spulen: eine Primärspule und zwei Sekundärspulen. Diese sind konzentrisch um den beweglichen Kern angeordnet und bilden in Bezug auf den elektrischen Nullpunkt des Gebers zwei symmetrische Transformatoren. Die Primärspule wird von zwei Sinusspannungen, d. h. einer positiven und einer negativen gespeist, während die beiden gegenphasig geschalteten Sekundärspulen ein elektrisches Signal erzeugen,...

  • Seite 15: Mahr-Messtaster

    Längenmesstaster MSX-E3701 / MSX-E3700 3.1.3 Mahr-Messtaster Ein Mahr-Messtaster ist ein hochlinearer patentierter VLDT-Sensor (Very Linear Differential Transducer). Abb. 3-3: Mahr-Messtaster 3.2 Messtaster-Merkmale Im Programm ConfigTools können in der Benutzer-Datenbank folgende Merkmale eines Messtasters festgelegt werden: • Name • • nominale Frequenz (Hz) •...

  • Seite 16: Msx-E3700: Ausnahmen

    MSX-E3700: Ausnahmen MSX-E3701 / MSX-E3700 4 MSX-E3700: Ausnahmen 4.1 Steckerbelegung 4.1.1 Ethernet Tabelle 4-1: Steckerbelegung (MSX-E3700): Ethernet-Port 0 und –Port 1 Ethernet-Port 0 Ethernet-Port 1 Pin-Nr. RJ45-Stecker Pin-Nr. RJ45-Stecker TD0+ TD1+ TD0- TD1- RD0+ RD1+ nicht belegt nicht belegt nicht belegt...

  • Seite 17: Spannungsversorgung

    MSX-E3700: Ausnahmen MSX-E3701 / MSX-E3700 4.1.3 Spannungsversorgung Tabelle 4-3: Steckerbelegung (MSX-E3700): Spannungsversorgung Power Supply In Power Supply Out 3-pol. Klemme, 3-pol. Klemme, Pin-Nr. 5,08 mm-Raster 5,08 mm-Raster 24 V 24 V Masse Masse Schirm Schirm 4.2 Kaskadierung Um mehrere MSX-E3700 miteinander zu verbinden, gehen Sie wie folgt vor: Abb.

  • Seite 18: Funktionsbeschreibung: Messtaster-Eingänge

    Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 5 Funktionsbeschreibung: Messtaster-Eingänge Die Ethernet-Systeme MSX-E3701 und MSX-E3700 verfügen über 4, 8 oder 16 Single-Ended-Eingänge für induktive Längenmesstaster. 5.1 Steckerbelegung Pro M18-Buchse kann ein Längenmesstaster angeschlossen werden. Die differentielle Messtaster- versorgung besteht aus OSC+ und OSC-.

  • Seite 19: Erfassungsprinzip

    Um Verwechslungen zu vermeiden, ist neben dem Buchstaben-Code auf dem Messtaster zusätzlich ein roter Ring am Anschlussstecker des Kabels angebracht. 5.2 Erfassungsprinzip Das Ethernet-System MSX-E3701 bzw. MSX-E3700 liefert alle notwendigen Signale zur Versorgung der induktiven Messtaster. Mit Hilfe eines Sinus-Generators wird die primäre Seite des Messtasters versorgt. Die Ausgangs- frequenz und der Gain des Sinus-Generators sind per Software programmierbar.

  • Seite 20: Kalibrierung

    MSX-E3701 / MSX-E3700 5.3 Kalibrierung Der Gain- und der Offset-Fehler des MSX-E3701 bzw. MSX-E3700 können mit Hilfe des Softwaretools ConfigTools (siehe PDF-Link „Allgemeines Handbuch MSX-Exxxx“) korrigiert werden. Beim Booten des MSX-E-Systems werden die Kalibrierwerte aus dem Flash gelesen und auf das System geladen.
  • Seite 21 Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 Folgendes Fenster wird angezeigt: 2. Klicken Sie auf die Schaltfläche „Messtaster“. Im folgenden Fenster werden die Messtastertypen aufgelistet, die sich in der MSX-E-Datenbank (Aktionsschaltfläche „Messtaster-Datenbank) befinden. 3. Wählen Sie die Messtaster aus, die kalibriert werden sollen, und klicken Sie auf „OK“.
  • Seite 22 Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 4. Klicken Sie auf die Schaltfläche „Kanäle“. Im folgenden Fenster kann über die Schaltfläche „Aktuelle Konfiguration (letzte Kalibrierung)“ die Konfiguration angezeigt werden, die zuletzt für eine Kalibrierung verwendet wurde. www.addi-data.de...
  • Seite 23 Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 5. Ordnen Sie die zu kalibrierenden Messtaster den entsprechenden Kanälen zu und klicken Sie auf „OK“. Die Zuordnung der Messtaster zu den Kanälen ist auch über die Softwarefunktion „MX370x__SetMixTransducerList“ möglich. 6. Klicken Sie auf „Start“, um die Kalibrierung zu starten.
  • Seite 24 Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 Zuerst wird die Primärseite des MSX-E-Systems kalibriert. Danach wird die Kalibrierung der Messtaster gestartet. Die Reihenfolge der zu kalibrierenden Messtaster wird automatisch festgelegt. In diesem Beispiel wird mit Kanal 3 begonnen. 7. Stellen Sie für den Messtaster an Kanal 3 die aktuelle Position 0 mm ein und klicken Sie auf „Weiter“.
  • Seite 25 Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 8. Stellen Sie für den Messtaster an Kanal 3 die Soll-Position 2,5 mm ein und klicken Sie auf „Weiter“. 9. Stellen Sie für den Messtaster an Kanal 1 die aktuelle Position 0 mm ein und klicken Sie auf „Weiter“.
  • Seite 26 Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 10. Stellen Sie für den Messtaster an Kanal 1 die Soll-Position 1 mm ein und klicken Sie auf „Weiter“. 11. Stellen Sie für den Messtaster an Kanal 2 die aktuelle Position 0 mm ein und klicken Sie auf „Weiter“.
  • Seite 27 Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 12. Stellen Sie für den Messtaster an Kanal 2 die Soll-Position 10 mm ein und klicken Sie auf „Weiter“. Die Kalibrierung der Messtaster an den Kanälen 1 bis 3 ist abgeschlossen. www.addi-data.de...

  • Seite 28: Diagnose-Funktion

    Funktionsbeschreibung: Messtaster-Eingänge MSX-E3701 / MSX-E3700 5.4 Diagnose-Funktion Jeder Eingang verfügt über eine Diagnose-Funktion, um Störungen wie einen Kurzschluss oder Leitungsbruch zu erkennen. Bei Auftreten einer dieser Störungen wird der betreffende Eingang abgeschaltet. Sobald der Kurzschluss oder Leitungsbruch behoben wurde, muss ein Rearm durchgeführt werden, um den Eingang wieder zu aktivieren (siehe auch Kap.

  • Seite 29: Weboberfläche: Schnellzugriff Auf Das Msx-E-System

    6 Weboberfläche: Schnellzugriff auf das MSX-E-System 6.1 „I/O Configuration“ In diesem Handbuch werden die funktionsspezifischen Seiten der Weboberfläche des MSX-E3701 bzw. MSX-E3700 erläutert, die sich jeweils unter dem Menüpunkt „I/O Configuration“ befinden. Weitere Informationen zur MSX-E-Weboberfläche finden Sie im allgemeinen Handbuch der MSX-E- Systeme (siehe PDF-Link).

  • Seite 30: Menüpunkt „Database

    Weboberfläche: Schnellzugriff auf das MSX-E-System MSX-E3701 / MSX-E3700 Abb. 6-3: Diagnostic: Refresh Bei Messtaster-Änderungen, auftretenden Störungen wie z.B. einem Kurzschluss oder nach einer gewissen Zeit sollte die Diagnose-Übersicht über die Schaltfläche „Refresh“ aktualisiert werden. 6.1.2 Menüpunkt „Database“ Abb. 6-4: Database: Transducers In der Liste oben befinden sich die Messtaster, die im Programm ConfigTools in der MSX-E-Datenbank enthalten sind.

  • Seite 31: Menüpunkt „Monitor

    Weboberfläche: Schnellzugriff auf das MSX-E-System MSX-E3701 / MSX-E3700 6.1.4 Menüpunkt „Monitor“ Abb. 6-6: Monitor: Data monitor Die erfassten Daten können entweder direkt auf der Weboberfläche oder in einer CSV-Datei angezeigt werden. Hierzu sind die Anzahl der Datenpakete sowie das Ausgabeformat der Datenfelder festzulegen.

  • Seite 32: Tabelle 6-1: Auto-Refresh-Modus: Datenformat

    Weboberfläche: Schnellzugriff auf das MSX-E-System MSX-E3701 / MSX-E3700 Datenformat Im Auto-Refresh-Modus gilt folgendes Datenformat: Tabelle 6-1: Auto-Refresh-Modus: Datenformat Auto-Refresh- tv_sec tv_usec Auto-Refresh-Daten Zähler 4 Byte 4 Byte 4 Byte 4 Byte x Anzahl der Daten optional optional immer vorhanden Die Anzahl der Daten...

  • Seite 33: Erfassungsmodi

    MSX-E3701 / MSX-E3700 7 Erfassungsmodi In diesem Kapitel wird beispielhaft beschrieben, wie die Erfassung über die Weboberfläche des Ethernet-Systems MSX-E3701 bzw. MSX-E3700 konfiguriert und gestartet werden kann. Ebenso ist dies über Modbus- bzw. SOAP-Funktionen möglich (siehe MSX-E-CD bzw. Treiber-Download auf der ADDI-DATA-Website).

  • Seite 34: Channels To Acquire" (Auswahl Der Kanäle)

    Erfassungsmodi MSX-E3701 / MSX-E3700 7.1.3 „Channels to acquire” (Auswahl der Kanäle) Abb. 7-3: Transducers: Channels to acquire Wählen Sie im Abschnitt „Channels to acquire“ die zu erfassenden Kanäle aus. 7.1.4 „Average setup“ (Berechnung des Mittelwerts) Abb. 7-4: Auto-Refresh-Modus: „Average setup”...

  • Seite 35: Abb. 7-5: Auto-Refresh-Modus: Erfassung Pro Sequenz

    Erfassungsmodi MSX-E3701 / MSX-E3700 a) Erfassung pro Sequenz Beispiel: Das MSX-E-System erfasst Kanal 1 bis 8. „Average value“ enthält den Wert 10. Dies bedeutet, dass zehn Sequenzen ablaufen, die jeweils aus acht zu erfassenden Kanälen bestehen. Abb. 7-5: Auto-Refresh-Modus: Erfassung pro Sequenz Beispiel: 10 Sequenzen mit jeweils 8 Kanälen...

  • Seite 36: Abb. 7-6: Auto-Refresh-Modus: Erfassung Pro Kanal

    Erfassungsmodi MSX-E3701 / MSX-E3700 b) Erfassung pro Kanal Beispiel: Das MSX-E-System erfasst Kanal 1 bis 8. „Average value“ enthält den Wert 10. Dies bedeutet, dass jeder der acht Kanäle jeweils zehn Mal erfasst wird. Abb. 7-6: Auto-Refresh-Modus: Erfassung pro Kanal Beispiel: 8 Kanäle, die jeweils 10 Mal...

  • Seite 37: Sequenz-Modus

    Erfassungsmodi MSX-E3701 / MSX-E3700 7.2 Sequenz-Modus Der Sequenz-Modus ermöglicht die Erfassung eines Kanals bzw. mehrerer Kanäle. Die Erfassung kann durch einen Trigger gestartet werden. Zwischen den einzelnen Sequenzen besteht eine Wartezeit, die definiert werden kann. Wählen Sie auf der Weboberfläche im Menü links unter „I/O Configuration“ den Punkt „Acquisition“...

  • Seite 38: Channels" (Auswahl Der Kanäle)

    Erfassungsmodi MSX-E3701 / MSX-E3700 7.2.3 „Channels” (Auswahl der Kanäle) Abb. 7-9: Transducers: Channels Wählen Sie im Abschnitt „Channels“ die zu erfassenden Kanäle aus. Sie können die Reihenfolge der Kanäle selbst definieren. Ein Kanal kann mehrmals pro Sequenz erfasst werden. 7.2.4 „Delay“ (Wartezeit) Abb.
  • Seite 39 Erfassungsmodi MSX-E3701 / MSX-E3700 a) Modus 1 Als Wartezeit ist die Zeit zwischen dem jeweiligen Beginn zweier aufeinanderfolgender Sequenzen definiert. Abb. 7-11: „Delay“: Modus 1 Beispiel Nach dem Starten der Erfassung (siehe Abb. 7-14) beträgt die Wartezeit zwischen dem Beginn der einzelnen Sequenzen jeweils 300 ms.
  • Seite 40 Erfassungsmodi MSX-E3701 / MSX-E3700 b) Modus 2 Als Wartezeit ist die Zeit zwischen dem Ende einer Sequenz und dem Beginn der darauf folgenden Sequenz definiert. Abb. 7-12: „Delay“: Modus 2 Beispiel Nach dem Starten der Erfassung (siehe Abb. 7-14) beträgt die Wartezeit zwischen dem Ende und dem Beginn der einzelnen Sequenzen jeweils 2 s.

  • Seite 41: Number Of Sequences To Be Acquired" (Anzahl Der Sequenzen)

    Erfassungsmodi MSX-E3701 / MSX-E3700 7.2.5 „Number of sequences to be acquired” (Anzahl der Sequenzen) Abb. 7-13: Transducers: Number of sequences to be acquired Im Feld „Number of sequences“ wird die Anzahl der zu erfassenden Sequenzen eingegeben. Lautet dieser Wert 0, so findet eine Dauererfassung statt. Handelt es sich um einen Wert zwischen 1 und 4294967295, so ist die Anzahl der Sequenzen fest definiert.

  • Seite 42: Gemeinsame Funktionalitäten

    Erfassungsmodi MSX-E3701 / MSX-E3700 Beispiel Nach dem Start (siehe Abb. 7-14) beginnt die Erfassung. Wenn zwei Sequenzen erfasst sind, werden die Messwerte an den Client gesendet. Start enable Erfassung Send 2 seq. Send 2 seq. 7.3 Gemeinsame Funktionalitäten Die folgenden Funktionalitäten sind sowohl im Auto-Refresh- als auch im Sequenz-Modus verfügbar.

  • Seite 43: Acquisition Time" (Erfassungszeit)

    Erfassungsmodi MSX-E3701 / MSX-E3700 7.3.2 „Acquisition time“ (Erfassungszeit) Abb. 7-16: Transducers: Acquisition time Die Dauer der Erfassung wird automatisch berechnet. 7.3.3 Trigger-Konfiguration Die Erfassung kann durch ein externes Signal gestartet werden. Die Konfiguration des Synchro-Triggers ist sowohl auf der Weboberfläche des Masters als auch auf der der Slaves vorzunehmen.
  • Seite 44 Erfassungsmodi MSX-E3701 / MSX-E3700 1) Beispiele für Flanken a) Rising: Steigende Flanke Start enable Software- / Hardware-Trigger Erfassung b) Falling: Fallende Flanke Start enable Software- / Hardware-Trigger Erfassung c) Both: Steigende und fallende Flanke Start enable Software / Hardware trigger Erfassung www.addi-data.de...
  • Seite 45 Erfassungsmodi MSX-E3701 / MSX-E3700 2) Beispiele für Hardware-Trigger mit „One-shot“ a) Um die Erfassung einmalig nach drei steigenden Flanken zu starten, kann folgende Parametrierung verwendet werden: Abb. 7-18: Hardware-Trigger mit „One-Shot“ (a) Nach dem Start (siehe Abb. 7-14) wartet das MSX-E-System auf drei steigende Hardwareflanken. Wenn die drei Flanken erkannt wurden, startet die Erfassung.
  • Seite 46 Erfassungsmodi MSX-E3701 / MSX-E3700 Der Trigger startet nur eine Erfassung, die nach dem Start (siehe Abb. 7-14) bei der ersten Hardwareflanke beginnt. Start enable Software- / Hardware-Trigger Erfassung c) Bei „Hardware trigger active edge“ wird die Einstellung „Both“ festgelegt und bei „Hardware trigger count“...
  • Seite 47 Erfassungsmodi MSX-E3701 / MSX-E3700 d) Bei „Hardware trigger active edge“ wird erneut die Option „Both“ ausgewählt und bei „Hardware trigger count“ der Wert 1. Abb. 7-21: Hardware-Trigger mit „One-Shot“ (d) Wenn nach dem Start (siehe Abb. 7-14) mehrere Flanken auftreten, wird bei der ersten Flanke die Erfassung gestartet (getriggert).
  • Seite 48 Erfassungsmodi MSX-E3701 / MSX-E3700 Start enable Software- / Hardware-Trigger Erfassung b) Bei „Hardware trigger active edge“ wird „Both“ ausgewählt und „Hardware trigger count“ enthält den Wert 3. Abb. 7-23: Hardware-Trigger mit „Sequence“ (b) Nach dem Start (siehe Abb. 7-14) wird nach drei steigenden und fallenden Flanken die Erfassung gestartet.
  • Seite 49 Erfassungsmodi MSX-E3701 / MSX-E3700 Start enable Software- / Hardware-Trigger Erfassung c) Die Einstellungen entsprechen Beispiel 2 mit Ausnahme von „Number of sequences per trigger“, wo der Wert 2 eingegeben ist. Abb. 7-24: Hardware-Trigger mit „Sequence“ (c) Pro Trigger werden jeweils zwei Sequenzen erfasst.

  • Seite 50: Other Information In Data Packet" (Zusätzliche Daten)

    Convert data in mm: Mit dieser Option kann das MSX-E-System die Rohwerte sofort in die richtige Einheit umrechnen. Letztere ist jeweils abhängig vom Systemtyp. Beim MSX-E3701 und MSX-E3700 beträgt die Einheit Millimeter (mm). Da die MSX-E-CPU durch die Umrechnung in gewissem Maße belastet wird, kann es zu einer Verlangsamung der Sendegeschwindigkeit...
  • Seite 51 Erfassungsmodi MSX-E3701 / MSX-E3700 Das MSX-E-System sendet die Daten über das Netzwerk an einen oder mehrere Clients. Damit der Client die Werte richtig interpretieren kann, werden diese formatiert. Das Format ist als „Binary data packet structure“ definiert. Alle Messwerte sowie die zusätzlichen Daten, wie z.B. der Zeitstempel, bilden zusammen eine Gruppe von Werten, die als Paket bezeichnet wird.

  • Seite 52: Technische Daten Und Grenzwerte

    8 Technische Daten und Grenzwerte 8.1 Elektromagnetische Verträglichkeit (EMV) Die Ethernet-Systeme MSX-E3701 und MSX-E3700 entsprechen den Anforderungen der europäischen EMV-Richtlinie. Die Prüfungen wurden nach der zutreffenden Norm aus der Reihe EN 61326 (IEC 61326) von einem akkreditierten EMV-Labor durchgeführt. Die Grenzwerte werden im Sinne der europäischen EMV-Richtlinie für eine industrielle Umgebung eingehalten.
  • Seite 53 Technische Daten und Grenzwerte MSX-E3701 / MSX-E3700 ACHTUNG! Die Anschlussleitungen sind so zu verlegen, dass sie gegen mechanische Belastungen geschützt sind. Abb. 8-2: MSX-E3701-4: Ansicht von oben Abb. 8-3: MSX-E3701-16: Ansicht von oben www.addi-data.de...

  • Seite 54: Versionen

    Technische Daten und Grenzwerte MSX-E3701 / MSX-E3700 Abb. 8-4: MSX-E3700-16: Ansicht von oben 8.3 Versionen Die Ethernet-Systeme MSX-E3701 und MSX-E3700 sind in folgenden Versionen erhältlich: Tabelle 8-3: Versionen Version Merkmale für 4 Längenmesstaster MSX-E3701-x-4 (x = HB, LVDT oder M (Mahr)) für 8 Längenmesstaster...

  • Seite 55: Grenzwerte

    Technische Daten und Grenzwerte MSX-E3701 / MSX-E3700 8.4 Grenzwerte Höhenlage: 2000 m über NN Betriebstemperatur: -40 °C bis +85 °C Lagertemperatur: -40 °C bis +85 °C Relative Luftfeuchtigkeit 50 % bei +40 °C bei Innenraumaufstellung: 80 % bei +31 °C (Eisbildung durch Kondensierung ist auszuschließen.)

  • Seite 56: Ethernet

    Technische Daten und Grenzwerte MSX-E3701 / MSX-E3700 8.4.1 Ethernet Anzahl der Ports: Galvanische Trennung: 1000 V Kabellänge: 150 m (max. bei CAT5E UTP) Bandbreite: 10 Mbps (Auto-Negotiation) 100 Mbps (Auto-Negotiation) Protokoll: 10 Base-T gemäß IEEE 802.3 100 Base-TX gemäß IEEE 802.3 MAC-Adresse: 00:0F:6C:##:##:## (eindeutig pro Gerät)

  • Seite 57: Messtaster-Eingänge

    Technische Daten und Grenzwerte MSX-E3701 / MSX-E3700 8.4.4 Messtaster-Eingänge Anzahl der Eingänge: 4, 8 oder 16 (gemultiplext) Eingangstyp: Single-Ended Coupling: Auflösung: 24-Bit Messtaster-Genauigkeit: Kontaktieren Sie uns bitte hinsichtlich näherer Informationen. Abtastfrequenz f auf 1 Kanal: bei primärer Frequenz f von:...

  • Seite 58: Sinus-Generator (Sensorversorgung)

    Technische Daten und Grenzwerte MSX-E3701 / MSX-E3700 8.4.5 Sinus-Generator (Sensorversorgung) Anzahl der Ausgänge: Coupling: Vorprogrammierte Signale: Typ: Sinus differentiell (180° Phasenverschiebung) Ausgangsfrequenz f (Primärfrequenz): 5 kHz typ. 7,69 kHz typ. 10 kHz typ. 12,5 kHz typ. 20 kHz typ. (tasterabhängig) 50 kHz typ.

  • Seite 59: Anhang

    Anhang MSX-E3701 / MSX-E3700 9 Anhang 9.1 Glossar = A/D-Wandler = Elektromagnetische Verträglichkeit Die europäische EMV-Gesetzgebung (DIN/ VDE 0870) definiert die elektromagnetische Auflösung Verträglichkeit als „die Fähigkeit eines Gerätes, Die Auflösung gibt an, wie genau ein Signal in der elektromagnetischen Umwelt zufrieden- oder ein Wert im Computer dargestellt wird.
  • Seite 60 Anhang MSX-E3701 / MSX-E3700 Grenzwert MAC-Adresse Ein Überschreiten der Grenzwerte, selbst von MAC = Media Access Control kurzer Dauer, kann leicht zur Zerstörung des Hierbei handelt es sich um die Hardware- Bauelements bzw. zum (vorübergehenden) Adresse von Netzwerkkomponenten, die deren Verlust der Funktionsfähigkeit führen.
  • Seite 61 Anhang MSX-E3701 / MSX-E3700 Falls vorhanden, werden Ergebnisdaten über XML-Schemata wieder rückübertragen. Dadurch wird die Rechnerkapazität in dezentralen Systemen verteilt und die Datenhaltung redundanzfrei. TCP/IP = Transmission Control Protocol/Internet Protocol TCP/IP ist eine Familie von Netzwerkprotokol- len und wird oft auch nur als Internetprotokoll bezeichnet.

  • Seite 62: Index

    Anhang MSX-E3701 / MSX-E3700 9.2 Index Mahr 15 Abmessungen 52 Paketformat 50 Benutzer Qualifikation 9 Sequenzen 41 Bestimmungsgemäßer Zweck 8 Sicherheitshinweise 8 Bestimmungswidriger Zweck 8 Steckerbelegung Messtaster-Eingänge 18 Blockschaltbild 12 Technische Daten 52 EMV 52 Trigger Erfassungsmodus 33 Hardware-Trigger 45...

  • Seite 63: Kontakt Und Support

    Kontakt und Support MSX-E3701 / MSX-E3700 10 Kontakt und Support Haben Sie Fragen? Schreiben Sie uns oder rufen Sie uns an: Postanschrift: ADDI-DATA GmbH Airpark Business Center Airport Boulevard B210 77836 Rheinmünster Deutschland Telefon: +49 7229 1847-0 Fax: +49 7229 1847-222 E-Mail: info@addi-data.com...
