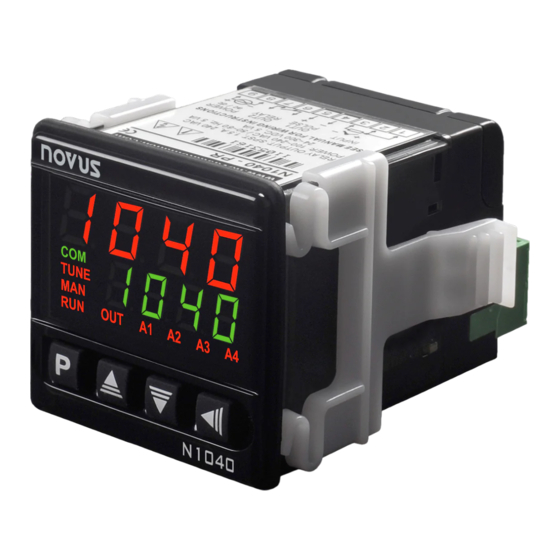

Novus N1040 Benutzerhandbuch

N1040
Regler
TEMPERATURREGLER – BENUTZERHANDBUCH – V2.2x A
SICHERHEITSHINWEISE
Die folgenden Symbole werden auf dem Gerät und im gesamten
Dokument verwendet, um den Benutzer auf wichtige Betriebs- und
Sicherheitsinformationen aufmerksam zu machen.
ACHTUNG:
Lesen Sie das Handbuch
sorgfältig durch, bevor Sie das
Gerät installieren und in
Betrieb nehmen.
Alle im Handbuch enthaltenen sicherheitsrelevanten Anweisungen
müssen beachtet werden, um die persönliche Sicherheit zu
gewährleisten und Schäden am Gerät oder am System zu
vermeiden. Wenn das Instrument auf eine vom Hersteller nicht
spezifizierte Weise verwendet wird, kann der vom Gerät gebotene
Schutz beeinträchtigt werden.
INSTALLATION / ANSCHLÜSSE
Der Regler sollte anhand der folgenden Schritte an einer Schalttafel
befestigt werden:
Machen Sie gemäß den SPEZIFIKATIONEN
•
der Platte.
Entfernen Sie den Befestigungsclip des Reglers.
•
Setzen Sie den Regler von der Vorderseite des Panels in den
•
Ausschnitt ein.
Bringen Sie den Clip wieder am Regler an und drücken Sie ihn
•
fest, bis er fest sitzt.
ELEKTRISCHE ANSCHLÜSSE
Abb. 1 zeigt die elektrischen Anschlüsse des Reglers:
Abb. 1 – Elektrische Anschlüsse
NOVUS AUTOMATION
VORSICHT ODER GEFAHR:
Stromschlaggefahr.
einen Ausschnitt in
EMPFEHLUNGEN FÜR DIE INSTALLATION
Eingangssignalleiter sollten getrennt von Ausgangs- und
•
Versorgungsleitern durch die Anlage verlaufen. Möglichst in
geerdeten Leitungen.
Die Stromversorgung elektronischer Instrumente muss aus
•
einem speziell für die Instrumentierung vorgesehenen Netzwerk
erfolgen.
Die Verwendung von
•
Rauschunterdrücker wirken) in Schützspulen, Magnetspulen
usw. wird empfohlen.
Bei Steuerungsanwendungen muss unbedingt berücksichtigt
•
werden, was passieren kann, wenn ein Teil des Systems
ausfällt. Die internen Geräte des Reglers bieten keinen
vollständigen Schutz.
EIGENSCHAFTEN
AUSWAHL DES EINGANGSTYPS
Tabelle 1 zeigt die akzeptierten Sensortypen und ihre jeweiligen
Codes und Bereiche. Greifen Sie im INPUT-Zyklus auf den
Parameter TYPE zu, um den entsprechenden Sensor auszuwählen:
CODE
TYP
Thermoelement J Bereich: -110 bis 950 °C (-166 bis 1742 °F)
Tc j
Thermoelement K
Bereich: -150 bis 1370 °C (-238 bis 2498 °F)
Tc k
Thermoelement T Bereich: -160 bis 400 °C (-256 bis 752 °F)
Tc t
Pt100 Bereich: -200 bis 850 °C (-328 bis 1562 °F)
Pt
Tabelle 1 –
AUSGÄNGE
Der Regler bietet je nach geladener optionaler Ausstattung zwei, drei
oder vier Ausgangskanäle. Die Ausgangskanäle können vom
Benutzer als Steuerausgang, Alarm 1-Ausgang, Alarm 2-Ausgang,
Alarm 1 ODER Alarm 2-Ausgang und LBD-Ausgang (Loop Break
Detection) konfiguriert werden.
OUT1 Impulsförmige Ausgang elektrischer Spannung.
5 Vdc / 50 mA max.
Verfügbar an den Terminals 4 und 5.
OUT2 SPST-NO-Relais.
Verfügbar an den Terminals 6 und 7.
OUT3 SPST-NO-Relais.
Verfügbar an den Klemmen 13 und 14 (PRRR-Modell).
Analogausgang oder Stromausgang.
0-20 / 4-20 mA, 500 R max.
Verfügbar an den Klemmen 13 und 14 (PRAR-Modell).
OUT4
SPDT-Relais.
Verfügbar an den Terminals 10, 11 und 12.
RC-FILTERN (Filter, die
MESSBEREICH
Eingabetypen
als
1/8
