SE-6100 MONTAGEANLEITUNG
Produkt und Zubehör
1. Außenbeschlag
2. Innenbeschlag
3. Schlossstift und Schrauben
4. Schlossgehäuse
5. Zylinder und Schlüssel
Vorbereitung der Tür

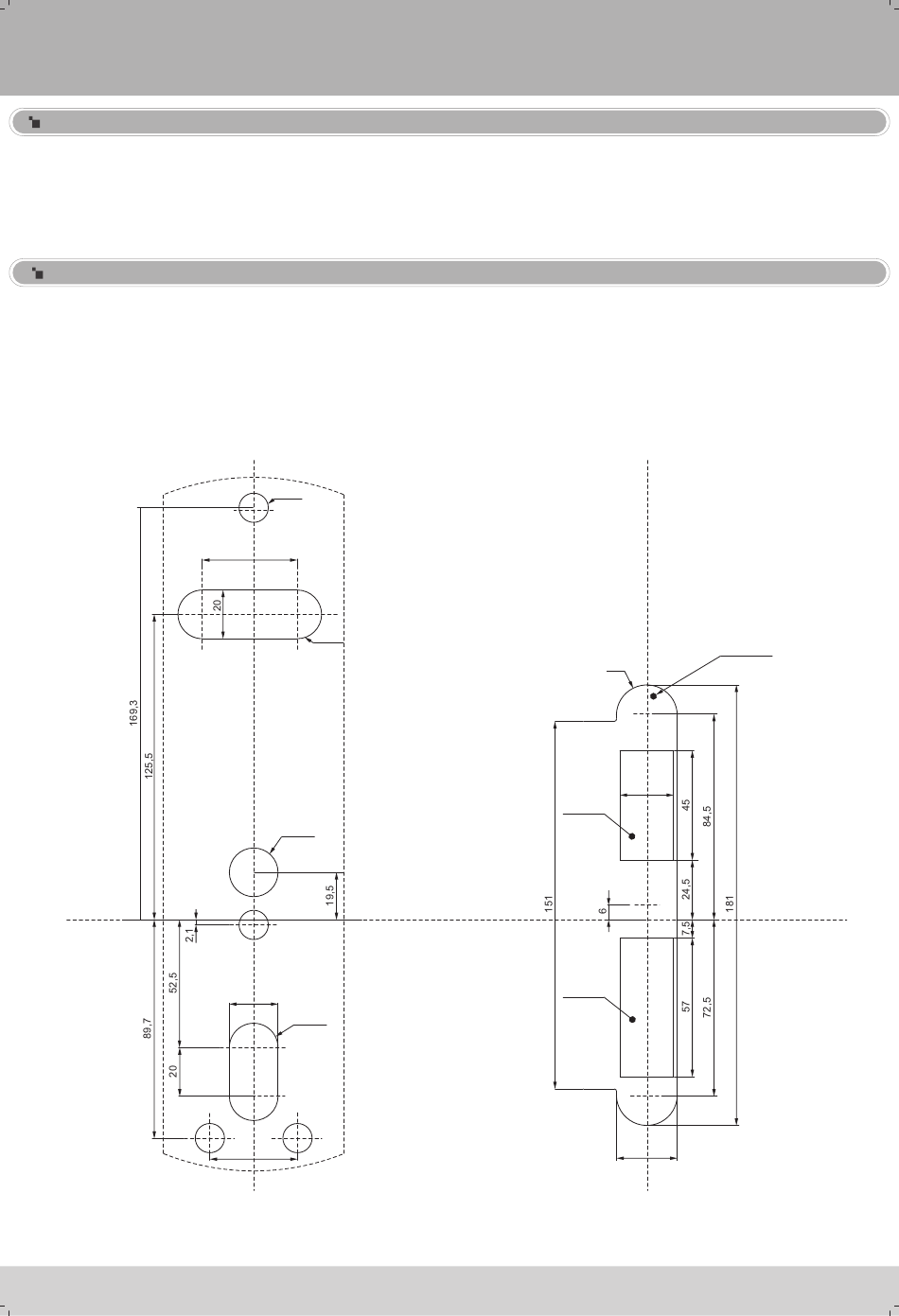

Löcher für die Beschläge
1. Legen Sie die Montageposition des Schlosses fest.
Markieren Sie die Löcher anhand der Montageschablone.
2. Bohren Sie die Löcher in die Tür. Die Löcher haben
unterschiedliche Größen.
Achten Sie darauf, dass die Lochgrößen der Schablone
entsprechen.
X 1
X 1
X 2
X 1
X 1
4-∅12
39
2R
Durchgangs-
bohrung
∅20
Durchgangs-
bohrung
20
2R
Durchgangs-
bohrung
36
6.
X 3
Verbindungsbolzen
X 1
7.
Schließblech
Riegelgehäuse
X 1
8.
Schrauben: M5X40
X 3
9.
X 4
Schrauben: M4.2X25
10.
Löcher für Schließblech und Riegelgehäuse
1. Markieren Sie die Löcher für Schließblech und
Riegelgehäuse am Türrahmen.
2. Bohren Sie die Löcher in den Türrahmen.
2R
22
Tiefe 25 mm
Tiefe 25 mm
25
Tiefe 3,5 mm
www.secteo.com
