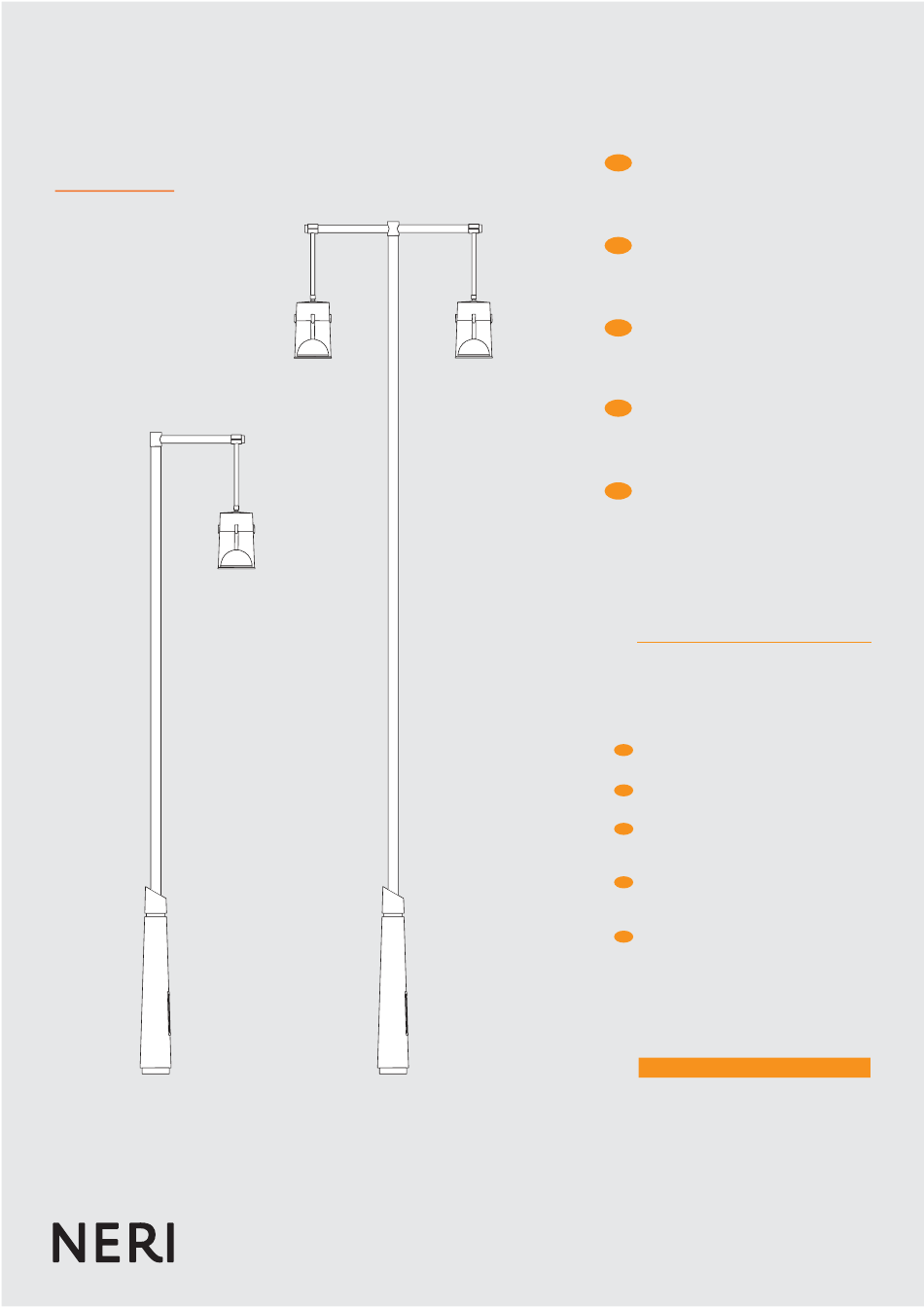

NERI CHARA Installationsanleitung
Quicklinks
CHARA
All manuals and user guides at all-guides.com
I
LIBRETTO ISTRUZIONI
PALI
SERIE CHARA
GB
INSTRUCTION BOOKLET
OF SERIES
CHARA
F
NOTICE DE MONTAGE
DES SERIE
CHARA
CANDELABRES
D
INSTALLATIONSANLEITUNG
FÜR MASTEN DER SERIE
CHARA
E
MANUAL DE
INSTRUCCIONES PARA
POSTES DE LA SERIE
CHARA
ATTENZIONE - CAUTION
ATTENTION - ACHTUNG
ATENCIÓN
I
Questo manuale va letto
e conservato con molta attenzione
GB
This manual should be read with
attention and kept with great care
F
Ce manuel doit être lu
très attentivement et soigneusement
conservé
D
Die Anleitung sollte mit großer
Aufmerksamkeit gelesen und
aufbewahrt werden
E
Leer este manual con atención y con-
servarlo en un buen estado.
Rev. A - 2013
Rev. A - 2011
POSTS
Inhaltszusammenfassung für NERI CHARA
- Seite 1 All manuals and user guides at all-guides.com CHARA LIBRETTO ISTRUZIONI PALI SERIE CHARA INSTRUCTION BOOKLET OF SERIES CHARA POSTS NOTICE DE MONTAGE DES SERIE CHARA CANDELABRES INSTALLATIONSANLEITUNG FÜR MASTEN DER SERIE CHARA MANUAL DE INSTRUCCIONES PARA POSTES DE LA SERIE...
- Seite 2 Se prohíbe su reproducción incluso parcial sin autorización por escrito de la empresa Neri spa. Neri spa se reserva el derecho de aportar cambios a sus productos y a la documentación sin obligación de aviso previo. Autori: Isacco Neri - Titolo: Libretto Istruzioni Pali “Chara” - Pubblicatore: Neri spa Progetto e coordinamento grafico: Daniele Lombardi - Stampa: Grafiche MDM srl, Forlì...
- Seite 3 INSTALLATION MASTKERNE pag 14-16 INSTALACIÓN DE LAS ALMAS EN LOS POSTES MESSA A TERRRA 11° GROUND CONNECTION MISE A LA TERRE ERDUNG pag 17 COLOCACIÓN EN TIERRA PROTEZIONI FINALI 12° FINAL PROTECTION PROTECTIONS FINALES SCHUTZBEHANDLUNG pag 18 PROTECCIÓN FINAL www.neri.biz...
- Seite 4 To this end the manual should be read with extreme attention. Neri spa a toujours eu pour objectif la recherche et la conception de produits de haute qualité, offrant longévité et sécurité. Ce manuel, qui présente les modes d’installation corrects des candélabres, est un guide à...
- Seite 5 1) que el embalaje esté íntegro; 2) que el suministro corresponda al pedido (ver albarán); 3) que no falten piezas. En caso de daños o piezas que falten, informar a Neri spa de inmediato y con detalles (y/o con foto).
- Seite 6 All manuals and user guides at all-guides.com PRESCRIZIONI DI SICUREZZA - SAFETY PRECAUTIONS 3° PRESCRIPTIONS DE SECURITE - SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD ATTENZIONE - CAUTION ATTENTION - ACHTUNG ATENCIÓN In base alle varie direttive in vigore nei vari paesi europei ed extraeuropei, nel luogo di lavoro devono essere rispettate determinate regole. Le indicazioni di sicurezza non hanno lo scopo di alterare o modificare le direttive sopra menzionate;...
- Seite 7 IMPORTANTE- No dejen el embalaje tirado por ahí, podría resultar fuente de peligro o de contaminación. Sigan el procedimiento normal de retirada de la basura urbana (Fig. C) según las leyes vigentes. IMPORTANTE - El alma está protegida por una película antirrayado (Fig. E), que sólo se debe eliminar después de haber instalado las bases y no tras el desembalaje. www.neri.biz...
- Seite 8 MASTEN SERIE CHARA 8300.700..14,0 POSTES DE LA SERIE CHARA Ø IMPORTANTE - Dati per la messa in opera delle anime con muratura. Lo schema illustrato in Fig. A, mostra un esempio tipico di anima con muratura. Tutte le anime con muratura sono dotate di: un tondino di riferimento di quota zero;...
- Seite 9 Un perno para la colocación a tierra; un ojal (A1) para la instalación del tablero de bornes; seis ojales Ø 2,2 cm para tirafondos; un orificio central Ø 9 cm para pasar los cables eléctricos. El símbolo ( ) indica la posición del ojal (A1). www.neri.biz...
- Seite 10 All manuals and user guides at all-guides.com APPLICAZIONE GUAINA PROTETTIVA - FITTING OF PROTECTIVE SHEATH - APPLICATION DE LA GAINE DE 7° PROTECTION - AUFBRINGUNG DES SCHUTZMANTELS - APLICACIÓN DE UNA FUNDA PROTECTORA ATTENZIONE PERICOLO Nota: sulle anime con flangia non và applicata la guaina protettiva CAUTION : DANGER Note: protective sheaths are not fitted on cores with flange ATTENTION DANGER...
- Seite 11 7) Una vez terminada la instalación, la funda se habrá adherido al alma y aparecerá como en la Fig. N (la línea blanca de la funda y el redondelito de referencia deben estar sobrepuestos). 8) Dejar enfriar la funda antes de efectuar la instalación del alma en el plinto o base. www.neri.biz...
- Seite 12 All manuals and user guides at all-guides.com PLINTO DI FONDAZIONE - CROSS SECTION - MASSIF D’ANCRAGE 8° FUNDAMENTSOCKEL - PLINTO DE CIMENTACIÓN Per realizzare il plinto devono essere forniti dal direttore dei lavori i seguenti dati: dimensioni (L,P,H,); dosaggio del calcestruzzo; ferri per l’armatura interna;...
- Seite 13 IMPORTANTE: Si la zona del alma en contacto con el cable está pintada, colocar entre el cable y el alma varios estratos de cartón para proteger la pintura. 5) Enganchar el lazo al gancho del brazo mecánico y levantar lentamente el alma. www.neri.biz...
- Seite 14 All manuals and user guides at all-guides.com INSTALLAZIONE ANIME PALI - POST CORES INSTALLATION - INSTALLATION ÂMES CANDÉLABRES - 10° INSTALLATION MASTKERNE - INSTALACIÓN DE LAS ALMAS EN LOS POSTES Orientare la cima con l’asola nella posizione più compatibile alla carreggiata stradale. Per agevolare le operazioni di manutenzione, l’orientamento dovrà...
- Seite 15 (marcada en el alma) coincida con el nivel del pavimento final (Fig. B). El alma debe colocarse en posición perfectamente vertical (Fig. B). 3) Ahora, fijar el ama con una colada de cemento de secado rápido, llenando el agujero del plinto que está libre (Fig. C). Liberar el alma de la eslinga. www.neri.biz...
- Seite 16 All manuals and user guides at all-guides.com INSTALLAZIONE ANIME PALI - POST CORES INSTALLATION - INSTALLATION ÂMES CANDÉLABRES - 10° INSTALLATION MASTKERNE - INSTALACIÓN DE LAS ALMAS EN LOS POSTES Nota: tirafondi e dadi non forniti Note: anchor bolts and nuts are not supplied Note: tire-fond et écrous non fournis Hinweis: Die Ankerschrauben und Muttern gehören nicht zum Lieferumfang.
- Seite 17 IMPORTANTE - Si para realizar la instalación eléctrica es necesario conectar el poste a tierra, utilizar el tornillo M10 de acero inoxidable situado dentro del ojal de alojamiento de la regleta del alma (Fig. A) y marcado con el símbolo de puesta a tierra. La conexión a tierra (Fig. B) se debe realizar al instalar el poste. www.neri.biz...
- Seite 18 All manuals and user guides at all-guides.com PROTEZIONI FINALI - FINAL PROTECTION - PROTECTIONS FINALES - SCHUTZBEHANDLUNG - 12° PROTECCIÓN FINAL IMPORTANTE - Al termine dell’installazione delle anime con flangia verificare scrupolosamente il serraggio dei dadi dei tirafondi (Fig. A). Proteggere con prodotti contro la corrosione (vernici a base di zinco, grasso, ecc.) i dadi e le filettature dei tirafondi (Fig.
- Seite 19 Stainless steel 4° 0001.014 1,34 Acier inox Edelstahl Acero inoxidable 2° - 3° 2° - 3° 2° - 3° 1° 1° 1° Rif. 4° 4° 4° Cod. 8300.500.100 8300.600.100 8300.700.100 8300.501.100 8300.601.100 8300.701.100 8300.500.200 8300.600.200 8300.700.200 8300.501.200 8300.601.200 8300.701.200 www.neri.biz...
- Seite 20 All manuals and user guides at all-guides.com 13° DISIMBALLO - UNPACKING - DEBALLAGE - AUSPACKEN - DESEMBALAJE ATTENZIONE PERICOLO CAUTION : DANGER ATTENTION DANGER ACHTUNG GEFAHR ATENCIÓN, PELIGRO Per il disimballo degli elementi (in base al tipo di imballo omettere ciò che non serve) comportarsi nel seguente modo: 1) predisporre a terra una robusta stuoia per proteggere le parti verniciate (Fig.
- Seite 21 4) Aflojar los tornillos del elemento (Fig. E) y deslizarlo hasta la cota cero. Si se utiliza una base con puerta, el elemento debe coincidir con el ojal del alma. 5) Apretar los tornillos del elemento de arrabio (Fig. E) para fijarlo en la posición correcta. www.neri.biz...
- Seite 22 All manuals and user guides at all-guides.com 14° INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN ATTENZIONE - CAUTION ATTENTION - ACHTUNG ATENCIÓN ATTENZIONE - Recintare la zona di lavoro. Attuare tutte le prescrizioni sull’uso in sicurezza di mezzi meccanici. deve essere posizionato, tramite l’ausilio del braccio meccanico, l’operatore dovrà...
- Seite 23 6° 5° 5° 3° 4° 7° 7° Rif. Cod. 4302.329.001 4102.129.007 CODICE Rif. CODE - CODE CODE - CÓDIGO 1° 9525.322 8,10 2° 9525.322.001 12,7 3° 9525.322.015 17,5 4° 9525.322.005 3,50 5° 9525.322.006 0,60 6° Z007.0241 7° Z007.0225 0,225 www.neri.biz...
- Seite 24 All manuals and user guides at all-guides.com ASSEMBLAGGIO E IMBRACATURA - ASSEMBLY AND LIFTING HARNESS - ASSEMBLAGE ET ELINGAGE - 15° ZUSAMMENDBAU UND MONTAGEGESCIRR - ENSAMBLAJE Y EMBRAGADO Predisporre una stuoia su cui appoggiare gli elementi per effrettuare la fase di cablaggio/assemblaggio. 1) Misurare la quantità...
- Seite 25 150 kg y una longitud de aproximadamente 3 m (Fig. L). 7) Eslingar las cimas como se indica en la Fig. L, utilizando una eslinga para cada brazo. Atención: peligro de oscilación durante las maniobras de elevación. La cima cableada está preparada para su instalación en el poste. www.neri.biz...
- Seite 26 All manuals and user guides at all-guides.com 16° INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN ATTENZIONE PERICOLO CAUTION : DANGER ATTENTION DANGER ACHTUNG GEFAHR ATENCIÓN, PELIGRO ATTENZIONE - Recintare la zona di lavoro. Attuare tutte le prescrizionisull’uso in sicurezza di mezzi meccanici. Installazione cime: 1) Sollevare la cima precedentemente cablata e imbracata sopra la sommità...
- Seite 27 2) Enroscar a mano la virola (Fig. F) que está colocada sobre el tubo terminal, orientar el aparato correctamente (ver el manual de instrucciones) y apretarla con la llave incluida en la dotación (Fig. G). 3) Apretar los tornillos de la virola roscada (Fig. H). www.neri.biz...
- Seite 28 à sécher, appliquer une deuxième couche de vernis. REMARQUE : pour les retouches il est recommandé d’utiliser exclusivement des produits fournis par Neri spa. WICHTIG - Nach Beendigung der Installationsarbeiten der Elemente, sorgfältig kontrollieren, dass die lackierten Oberflächen nicht beschädigt wurden (Abb.
