Microsens MS453071 Bedienungsanleitung

Fast Ethernet
5 Port Miniatur Switch
Allgemeines
Der MICROSENS Miniatur Switch ermöglicht die Verbindung von vier Endgeräten über
Twisted-Pair Kabel. Ein zusätzlicher Port ist als Glasfaser-Uplink (100Base-FX) für die
Anbindung an einen zentralen Verteiler vorgesehen.
Die Miniatur Switches zeichnen sich durch ihr äußerst kompaktes Design aus. Die
Anwendung der Miniatur Switches ist gerade im Endbereich sehr kostengünstig, so daß
sie hervorragend für die zentrale Anbindung von kleinen Arbeitsgruppen geeignet
sind.
Die Twisted Pair Ports stellen sich automatisch auf die jeweilige Geschwindigkeit des
angeschlossenen Gerätes ein (10/100 Autonegotiation). Der Uplink-Port für die
Anbindung an den zentralen Verteiler arbeitet mit 100 MBit/s und kann je nach
Anforderung im Halb- oder Vollduplexmodus betrieben werden. Zusätzlich steht die
Auto Crossover Funktion der Kupfer Ports zur Verfügung.
Die Tischgeräte-Version ist mit einer optionalen Halterung zur Wandmontage geeignet.
Zusätzlich ist dieses Gerät als Installations-Switch für den Einbau in Kabelkanäle,
Bodentanks und Unterflursysteme verfügbar.
MICROSENS GmbH & Co. KG - Küferstraße 16 - 59067 Hamm - Tel. 0 23 81/94 52-0 - FAX -100 - www.microsens.com

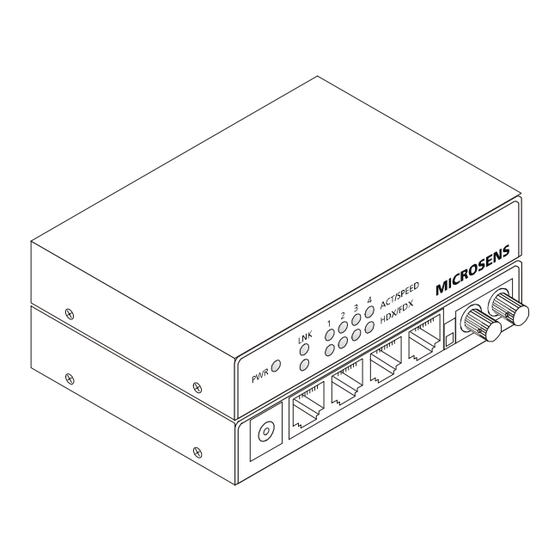

Abb.: Miniatur 5 Port Switch, Vorder- und Rückseite
MICROSENS
