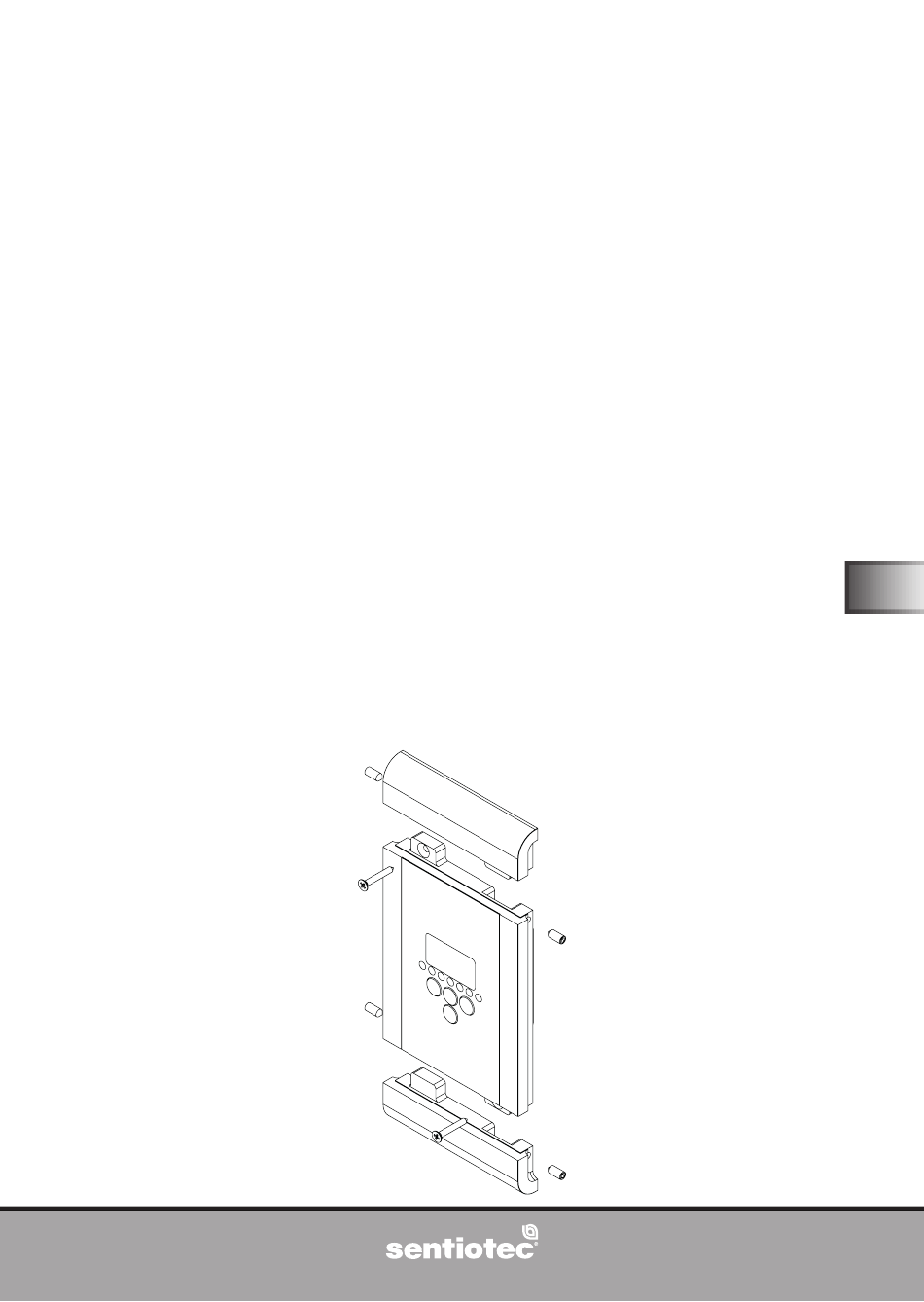

sentlotec S-SC-C Montageanweisung
Inhaltsverzeichnis
saunacontrol+ Bedienteil
S-SC-C / 1-035-499
infracontrol+ Bedienteil
S-IRC-C / 1-035-500
sound&light+ Bedienteil
S-S&L-C / 1-035-501
sound&light+ USB Dock
S-S&L-USB / 1-035-669
bluetooth+
S-BT / 1-037-373
infracontrol mini+ Set
S-IRC-C-MN-S / 1-035-976
Abschlussblenden Set
S-CCS / 1-035-503
MONTAGEANWEISUNG
Deutsch
Version 06/16
Ident-Nr. 1-039-445
DE
Inhaltsverzeichnis
Verwandte Anleitungen für sentlotec S-SC-C
Inhaltszusammenfassung für sentlotec S-SC-C
- Seite 1 Bedienteil S-SC-C / 1-035-499 infracontrol+ Bedienteil S-IRC-C / 1-035-500 sound&light+ Bedienteil S-S&L-C / 1-035-501 sound&light+ USB Dock S-S&L-USB / 1-035-669 bluetooth+ S-BT / 1-037-373 infracontrol mini+ Set S-IRC-C-MN-S / 1-035-976 Abschlussblenden Set S-CCS / 1-035-503 MONTAGEANWEISUNG Deutsch Version 06/16...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang bei saunacontrol+, infracontrol+, sound&light+, sound&light+ USB Dock 3.2. Lieferumfang bei infracontrol mini+ Set 3.3. -
Seite 3: Zu Dieser Anleitung
Montage- und Gebrauchsanweisung S. 3/14 1. Zu dieser Anleitung Lesen Sie diese Montageanweisung gut durch und bewahren Sie sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. -
Seite 4: Wichtige Hinweise Zu Ihrer Sicherheit
Produkts, zu schweren Verletzungen oder Tod führen. Tabelle 1 - Übersicht Bedienteile und zugehörige Leistungsteile Bedienteil Leistungsteil saunacontrol+ Bedienteil wave.com4 Basismodul für Sauna S-SC-C / 1-035-499 WC4-B-L / 1-008-153 infracontrol+ Bedienteil Leistungsteil wave.com4 Infra S-IRC-C / 1-035-500 WC4-IRX-P / 1-012-083 sound&light+ Bedienteil... -
Seite 5: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 5/14 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Arbeiten an den Steuerungen dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. - Seite 6 Montage- und Gebrauchsanweisung S. 6/14 ● Wenn Sie unter dem Einfluss von Alkohol, Medikamenten oder Drogen stehen, verzichten Sie aus gesundheitlichen Gründen auf das Saunabad. ● Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten. ●...
-
Seite 7: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 7/14 3. Produktbeschreibung 3.1. Lieferumfang bei saunacontrol+, infracontrol+, sound&light+, sound&light+ USB Dock ● Bedienteil ● Montageanleitung ● Montagematerial (2x Gewindestift M5x12mm, 2x Spax 3x20mm) ● Datenkabel 3.2. Lieferumfang bei infracontrol mini+ Set ● Bedienteil – Montageanleitung –... -
Seite 8: Montage
Montageanweisung – nur für Fachpersonal S. 8/14 4. Montage 4.1. Saunasteuerung montieren Beachten Sie bei der Montage der Bedienteile folgende Punkte: Das Bedienteil wird an der Kabinen-Außenwand (im maximalen Abstand von 10 Metern zum Leistungsteil) montiert (siehe Abb. 1). Für die Montage wird beispielsweise eine handelsübliche Stichsäge oder eine Oberfräse benötigt um die Ausnehmung für das Bedienteil zu schneiden. - Seite 9 Montageanweisung – nur für Fachpersonal S. 9/14 1. Mit beispielsweise einer Stichsäge oder einer Oberfräse die entsprechende Ausnehmung (siehe Seite 11, 12) vornehmen. 2. Leitungsführungen für die Verbindungsleitung vorsehen. 3. Bedienteil mit den beiden beiliegenden Holzschrauben an die Kabinenwand schrauben. Abb.
- Seite 10 Montageanweisung – nur für Fachpersonal S. 10/14 Abb. 4 Montage mehrerer Bedienteile WORLD OF WELLNESS...
- Seite 11 Montage- und Gebrauchsanweisung S. 11/14 Ausschnitt für Bedienteil: saunacontrol+, infracontrol+, sound&light+, bluetooth+ 90 ±5 25 ±2 Maße in mm SCHNITT A-A Ausschnitt für Bedienteil: infracontrol mini+ 90 ±5 25 ±2 Maße in mm SCHNITT A-A WORLD OF WELLNESS...
- Seite 12 Montage- und Gebrauchsanweisung S. 12/14 Ausschnitt für Bedienteil: sound&light+ USB Dock 95 ±5 30 ±2 Maße in mm SCHNITT A-A WORLD OF WELLNESS...
-
Seite 13: Technische Daten
Montage- und Gebrauchsanweisung S. 13/14 5. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: 0 °C bis 100 °C Luftfeuchtigkeit: max. 99% nicht kondensierend Abmessungen saunacontrol+, infracontrol+, sound&light+, bluetooth+ Abmessungen (mit Abschlussblenden): 110 x 195 x 38,5 mm Schutzart (spritzwassergeschützt): IPX4 Abmessungen sound&light USB Dock+... - Seite 14 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
