5.7. Oberes Teflonband

Sollte das obere Teflonband verschlissen bzw. zu stark verschmutzt sein, gehen Sie wie
folgt vor:
• Entfernen Sie den Kontaktschutz an den Enden des Schweißbalkens.
• Lockern Sie die 4 Halteschrauben der Klemmschienen (auf jeder Seite eine).
• Ersetzen Sie das alte Teflonband.
5.8. Schweißdraht und unteres Teflonband
Um den Schweißdraht und das untere Teflonband zu tauschen gehen sie wie folgt vor:
• Entfernen Sie das obere Teflonband wie unter 5.7. beschrieben.
• Öffnen Sie die 2 Klemmschrauben des Schweißdrahtes.
• Entfernen Sie den Schweißdraht.
• Unter dem Schweißdraht befindet sich das untere Teflonband. Ersetzen Sie im Falle
eines Schweißdrahttausches immer das untere Teflonband!
• Die Montage erfolgt sinngemäß in umgekehrter Reihenfolge.
Achten Sie darauf, dass das untere und obere Teflonband keine Falten bilden, dies
hätte ein schlechtes Schweißergebnis zur Folge!

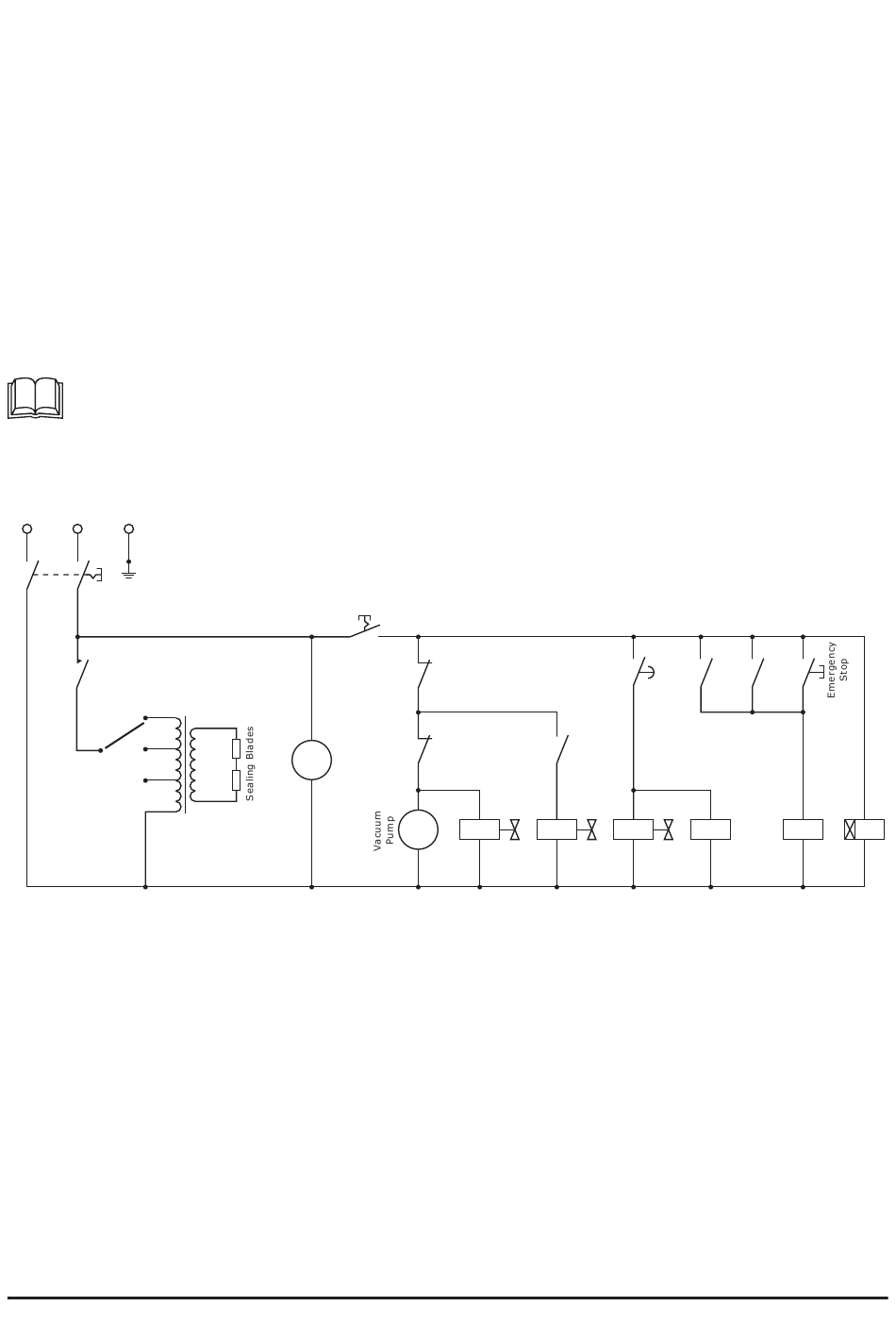

5.9. Schaltbild

200-240V, 50Hz
N L PE
QF
PE
KM1
T1
LOW
MID
Temperature
HIGH
START
KM1
KM2
FAN
M~
AIR BLEED
KT
KM2
KM1
DEFLATION SEAL
KM2 KM1
KM2 KT
