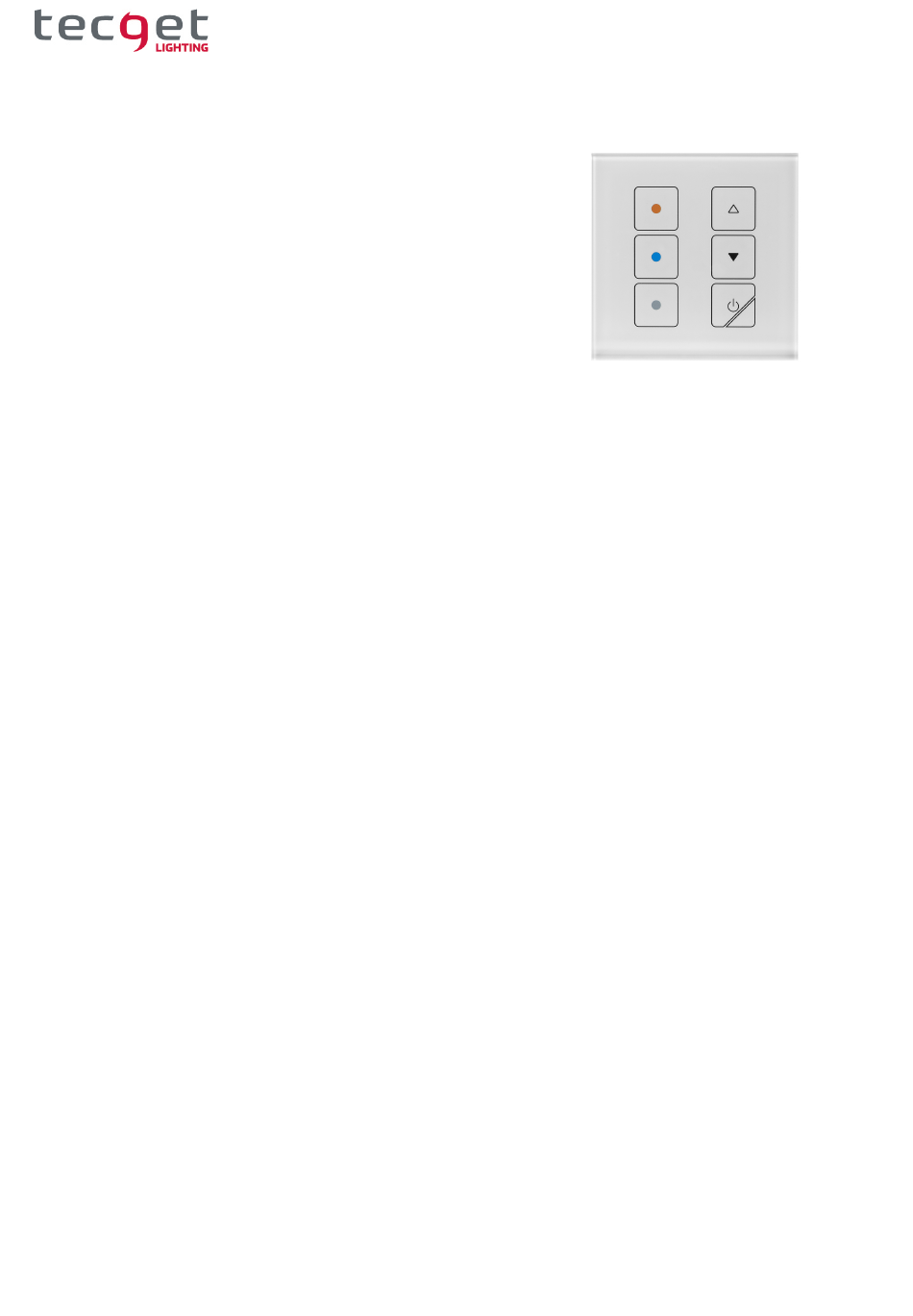

TECGET Touchpanel Tunable White
QZUTW3060TG
Produktbeschreibung
• Kapazitives Touchpanel zur Steuerung mehrerer
Leuchtengruppen und Aufruf der voreingestellten
Lichtszenen
• Hochwertiges Erscheinungsbild mit echtem Glas
Display
• Multi-Master-fähig: Mehrere Steuermodule
in einem DALI-System möglich
• Stromversorgung über DALI-Leitung
Einfache und individuelle Einstellung des
Bedienfeldes
und Tastenbelegung mit Drehschalter
• Tunable White (Farbkonverter) Steuerung
(Farbtemperatur entlang der planckschen Kurve,
Colour temperature Tc)
• Doppelklemmen für Durchgangsverdrahtung
• 5 Jahre Gewährleistung
Anschlussdiagramme und Installationsbeispiele,
Seite 6
Touchpanel Tunable White

Werbung

loading

Inhaltszusammenfassung für tecget QZUTW3060TG

  • Seite 1 TECGET Touchpanel Tunable White QZUTW3060TG Produktbeschreibung • Kapazitives Touchpanel zur Steuerung mehrerer Leuchtengruppen und Aufruf der voreingestellten Lichtszenen • Hochwertiges Erscheinungsbild mit echtem Glas Display • Multi-Master-fähig: Mehrere Steuermodule in einem DALI-System möglich • Stromversorgung über DALI-Leitung • Einfache und individuelle Einstellung des...
  • Seite 2 -+----60,3---+- Technische Daten Versorgung über DALI-Leitung Stromaufnahme 10mA Schnittstelle DALI Umgebungstemperatur ta 0 ... +50 'C Max. Gehäusetemperatur tc 60 'C Lagertemperatur ts 0 ... +50 'C Luftfeuchtigkeit 5 % ... max. 85 % (nicht kondensierend) Schutzart IP20 Gehäusematerial Gehäusefarbe RAL 9010 (wei ) in Unterputzdose: 060 x 61 mm 0 x H) Installation...
  • Seite 3: Einstellungen

    Drücken versenden. Bereichen. Kurzes Drücken< 500 ms< langes Drücken Die Kombination unterschiedlicher Drehwahlschalter in Verbindung mit dem TECGET TOUCHPANEL ermöglicht auf einfache Weise ein hohes Maß an 2.4 Schnellanleitung Flexibilität ohne zusätzlichen Programmierbedarf. Die einfachen Konfigurationsmöglichkeiten ermöglichen auch einen einfachen Austausch,...
  • Seite 4 3.4 DALI TOUCHPANEL BASIC TW TECGET TOUCHPANEL Tunable White ermöglicht die einfache Steuerung der Tunable White-Leuchten und verfügt über einen Drehschalter auf der Rückseite. Je nach Position des Gruppen-Drehwahlschalters können verschiedene Gruppen O -14 oder die gesamte DALI-Leitung gesteuert werden.
  • Seite 5: Leitungsart Und -Querschnitt

    4. Installation / Verdrahtung 4.1 Verdrahtungsdiagramm 4.2 Leitungsart und -querschnitt Drahtvorbereitung· 0,14 - 1,5 mm2 4,5- 5,5 mm Zur Verdrahtung kann Volldraht oder Feindraht mit Leitungsquerschnitt von 0,14 bis 1,5 mm' verwendet werden. 4.3 Installations und Sicherheitshinweise: Es gelten die Installationsvorschriften für •...
