Maycom MH-430 UHF Gebrauchsanweisung

Vorschau ausblenden
1
2
3
4
5
6
7

Werbung

Quicklinks

Diese Anleitung herunterladen
Bitte kontrollieren Sie den Inhalt der Schachtel auf deren Vollständigkeit:
• Funkgerät Maycom MH-430
• Gurtclip
• Schrauben zum Clip
• Tragschlaufe
• Bedienungsanleitung.
Falls etwas fehlen sollte, nehmen Sie bitte mit Ihrem Händler Kontakt auf.
Inbetriebnahme
Stellen Sie sicher, dass das Funkgerät ausgeschaltet ist. Falls es eingeschaltet ist, drehen Sie den Volumenregler
im Gegenuhrzeigersinn bis das Gerät ausgeschaltet ist. Öffnen Sie nun den Deckel vom Batteriefach. Dies tun
Sie indem Sie die Verriegelung unten am Gerät (LOCK) nach unten schieben. Nun können Sie den Deckel des
Batteriefaches in Pfeilrichtung wegziehen. Setzen Sie zwei qualitativ gute Alkaline-Batterien (LR6 AA) ins
Batteriefach ein. Bitte achten Sie auf die korrekte Polarität (siehe Fachboden) ! Batteriedeckel wieder montieren
und verriegeln. Ihr Maycom MH-430 ist jetzt betriebsbereit.
Gebrauchsanweisung
maycom MH-430 UHF

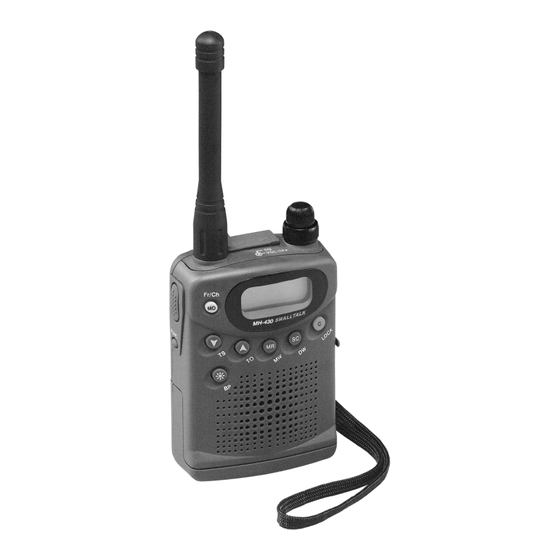

Das neu entwickelte Maycom MH-430 ist ein
flexibles, kleines und robustes Funkgerät mit 69
Kanälen, speziell geeignet für kurze Distanzen.
Durch seine Mikroprozessor- steuerung besitzt es
viele Spezialfunktionen. Das Funkgerät kann, als
Option, mit 47 Ton- squelchfrequenzen (CTCSS)
geliefert werden (gilt nur für Modelle, die für diese
Option bereits vorgesehen sind).
Das Funkgerät verfügt über einen grossen, gut
lesbaren und beleuchteten (ein-/aus- schaltbar)
Display.
Seite 1 von 7

Werbung

loading

Verwandte Anleitungen für Maycom MH-430 UHF

Inhaltszusammenfassung für Maycom MH-430 UHF

  • Seite 1 Batteriefaches in Pfeilrichtung wegziehen. Setzen Sie zwei qualitativ gute Alkaline-Batterien (LR6 AA) ins Batteriefach ein. Bitte achten Sie auf die korrekte Polarität (siehe Fachboden) ! Batteriedeckel wieder montieren und verriegeln. Ihr Maycom MH-430 ist jetzt betriebsbereit. Seite 1 von 7...
  • Seite 2 Batteriewarnanzeige Falls die Batteriespannung nach Gebrauch unter einen gewissen Pegel fällt, fängt das Batteriesymbol im Display an zu blinken. Dies bedeutet, dass Sie baldmöglichst die Batterien ersetzen sollten. Batteriekontrolle Sie können den Zustand der Batterien kontrollieren, indem Sie die Sendetaste und die Taste MO gleichzeitig drücken und halten.
  • Seite 3 Kurznummerspeicher Bemerkung: Bis zu 10 Frequenzen können als Kurzwahlnummern gespeichert werden. Die Kurzwahlnummerfunktion kann zur Schnellwahl der meist benützten Kanäle verwendet werden. Die Funktion kann mittels Kanalsuchlauf oder manuell eingestellt werden. Programmierung der Kanäle im Kurznummerspeicher: MR drücken. Im Display wird (falls der Speicherplatz frei ist) [-------] plus zwei kleine Ziffern oder ein Kanal [CH-XX] oder eine Frequenz plus zwei kleine Ziffern angezeigt.

  • Seite 4: Grundeinstellungen

    Grundeinstellungen: 1) Sendezeitüberwachung (time out timer), [tot ----] 2) Senden auf belegtem Kanal nicht möglich, [bCLO ----] 3) Abschaltverzögerung des Senders beim loslassen der Sendetaste, [t_dY ----] 4) Zeitverzögerung beim Kanalsuchlauf, [Sd ----] 5) Stromsparfunktion, [PS ----] Um diese Grundeinstellungen zu verändern müssen Sie immer vom Hauptmenü dieser Funktionen ausgehen: Vorgang: 1.
  • Seite 5 Werkseinstellung: Stromsparschaltung ausgeschaltet [PS - oFF]. CTCSS (Tonsquelch) Das maycom MH-430 ist mit Tonsquelch (CTCSS) ausgerüstet. Somit können andere Teilnehmer auf der Frequenz weitgehend vermieden werden. Sie werden nur Anrufe aus Ihrer Funkgruppe empfangen. CTCSS ist eine Art Selektivanruf, wo mit dem Sendesignal auch einen Ton, der nicht im Lautsprecher hörbar ist) mitgesendet wird.

  • Seite 6: Technische Daten

    Technische Daten Allgemein Anzahl Kanäle: Frequenzbereich: 433,075 - 434,775 MHz Frequenzaufbereitung: PLL Synthese Frequenzstabilität: ± 5 ppm Temperaturbereich: - 10/+ 55 °C Stromversorgung:Trockenbatterien 2 x 1,5 Volt, LR6 AA Modulation: Antennenimpedanz: 50 Ohm Abmessungen: Höhe 85 mm, Breite 58 mm und Tiefe 26,5 mm Gewicht: 160 g inkl.
  • Seite 7 12. Batterie Blinkt, wenn die Batterien ausgewechselt werden sollen. 13. Call Leuchtet wenn ein korrekt programmierter Pilotton (CTCSS) empfangen wird. 14. Busy Zeigt an, dass ein Signal empfangen wird. Bedienungselemente maycom MH-430 UHF8 1. Antenne 2. MO Fr/Ch; Kanal-/Frequenzanzeige, mithören 3.
