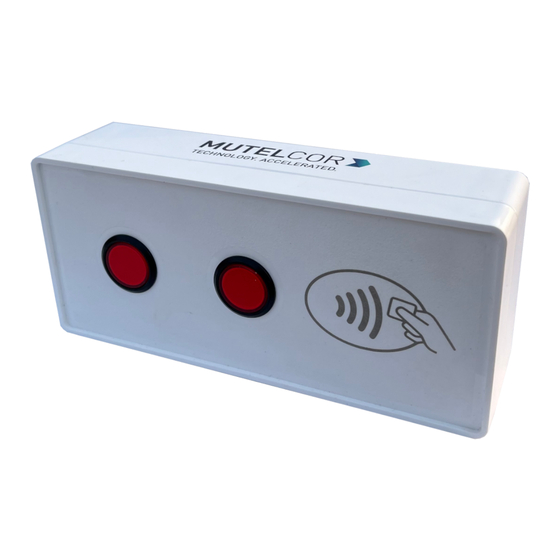

- Seite 1 NFC RFID - LoRa Button MTC-EU-NFC01/02 Bedienungsanleitung Danke, dass Sie sich für Mutelcor GmbH entschieden haben. Wir freuen uns, Teil Ihres Projekts zu sein.
- Seite 2 1. Sie benötigen Hilfe? Bei Fragen zu unserem Produkt wenden Sie sich bitte per E-Mail an support@mutelcor.com. 2. Hersteller Mutelcor GmbH, An der Bastei 42a, 47259 Duisburg, Germany Telefon: +49 203 72996070, Fax: +49 203 72996071, Web: www.mutelcor.com Sicherheit Bitte lesen Sie die Anleitung sorgfältig durch, um sich mit dem Gerät vertraut zu machen, bevor Sie es installieren und benutzen.
- Seite 3 4. Produktbeschreibung Übersicht Bezeichnung Bezeichnung Button Stromversorgung Doppelseitiges Klebeband IP-Schutzart Modellbezeichnung QR-Code mit DevEUI (Seriennummer) Modul ID QR-Code-Aufkleber zum Ablesen des aktuellen Gerätestatus (optional) ©Mutelcor GmbH. All rights reserved...
- Seite 4 Seien Sie bitte vorsichtig, wenn Sie das Gerät öffnen, um den Button nicht ● zu beschädigen Um das Gerät neu zu starten oder die Batterien zu tauschen, muss das Gehäuse geöffnet werden. Schaubild 5.1 Schaubild 5.2 ©Mutelcor GmbH. All rights reserved...
- Seite 5 Legen Sie 2 neue AA-Lithium Batterien ein und stellen Sie sicher, dass die positiven (+) und negativen (-) Pole der Batterien jeweils korrekt positioniert sind. Nach dem Einlegen der Batterien decken Sie diese mit den weißen Batterieabdeckungen ab (siehe Schaubild 6.2). Schließen Sie das Gehäuse wie in Kapitel 5 beschrieben. ©Mutelcor GmbH. All rights reserved...
- Seite 6 Gerät nun aktiv ist und Statusnachrichten und Alarme per LoRa versendet. Hinweis: Wenn die Registrierung im Netzwerk fehlschlägt, kann man diese erneut durch das Drücken der Reset-Taste (wie in Kapitel 9 beschrieben) forcieren. ©Mutelcor GmbH. All rights reserved...
- Seite 7 LED des gedrückten Buttons zu blinken und ein Dauerton erklingt für eine Sekunde. Das Gerät sendet eine LoRa Uplink Nachricht, die Informationen beinhaltet, welcher Button gedrückt wurde und welcher NFC / RFID Tag vorgehalten wurde. Im Mutelcor Dashboard wird ein Alarm ausgelöst.
- Seite 8 Für weitere Informationen über den Inhalt der per LoRa gesendeten Nachrichten, das Konfigurieren des Gerätes per OTA und das Provisionieren des Gerätes in einem LoRa-Netzwerk kontaktieren Sie bitte Ihren Händler oder die Mutelcor GmbH unter support@mutelcor.com. QR-Code-Aufkleber: Alle Geräte sind QR-Ready, d.h. auf Wunsch kann der aktuelle Gerätestatus jederzeit durch Scannen des QR-Codes abgelesen werden.
- Seite 9 Das Drücken der Taste verursacht eine erneute Registrierung des Gerätes in einem LoRaWAN- Netzwerk. Eine erfolgreiche Registrierung quittiert das Gerät durch 3 kurze Pieptöne. Dies impliziert, dass das Gerät nun aktiv ist und Statusnachrichten und Alarme per LoRa versendet. ©Mutelcor GmbH. All rights reserved...
- Seite 10 LoRa EU: 863-870 MHz Spannung 3V (2 x AA-Batterien) Eigenschaften OTAA und ADR unterstützt Unterstützte ISO/IEC14443-4A Tag-Normen ISO/IEC14443-4B FeliCa LoRaWAN MAC V1.0.3 Betriebstemp -18°C bis +55°C Version eratur Sendeleistung Max 25mW (14 dBm) IP-Schutzart IP67 ©Mutelcor GmbH. All rights reserved...
- Seite 11 Batterielebensdauer jedoch um etwa 50%. 11. Konformitätserklärung Hiermit erklärt die Mutelcor GmbH, dass das Produkt den grundlegenden Anforderungen von Artikel 3.1 (a) Gesundheitsschutz, 3.1 (b) angemessener elektromagnetischer Verträglichkeit und 3.2 wirksamer Nutzung des Spektrums von 2014/53 EU entspricht. Die CE-Kennzeichnung erscheint aufgrund der ausgestellten Konformitätserklärung unter der Verantwortung der Mutelcor GmbH als Hersteller, die erklärt, dass die verwendeten Geräte den...
- Seite 12 Wenden Sie sich bei Fragen zur Garantie an Ihren Händler oder lesen Sie unsere Allgemeinen Geschäftsbedingungen unter https://mutelcor.com/agb/. Mutelcor GmbH lehnt jegliche Haftung für Schäden oder Folgeschäden, Verluste, entstandene Kosten oder Ausgaben, die mittelbar oder unmittelbar mit der Benutzung dieses Produktes in Zusammenhang stehen, ab.
