Ebotics Code&Drive Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 75

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
Contains
Small
Pieces
Drive
Code & Drive
User manual

Werbung

loading

Verwandte Anleitungen für Ebotics Code&Drive

Inhaltszusammenfassung für Ebotics Code&Drive

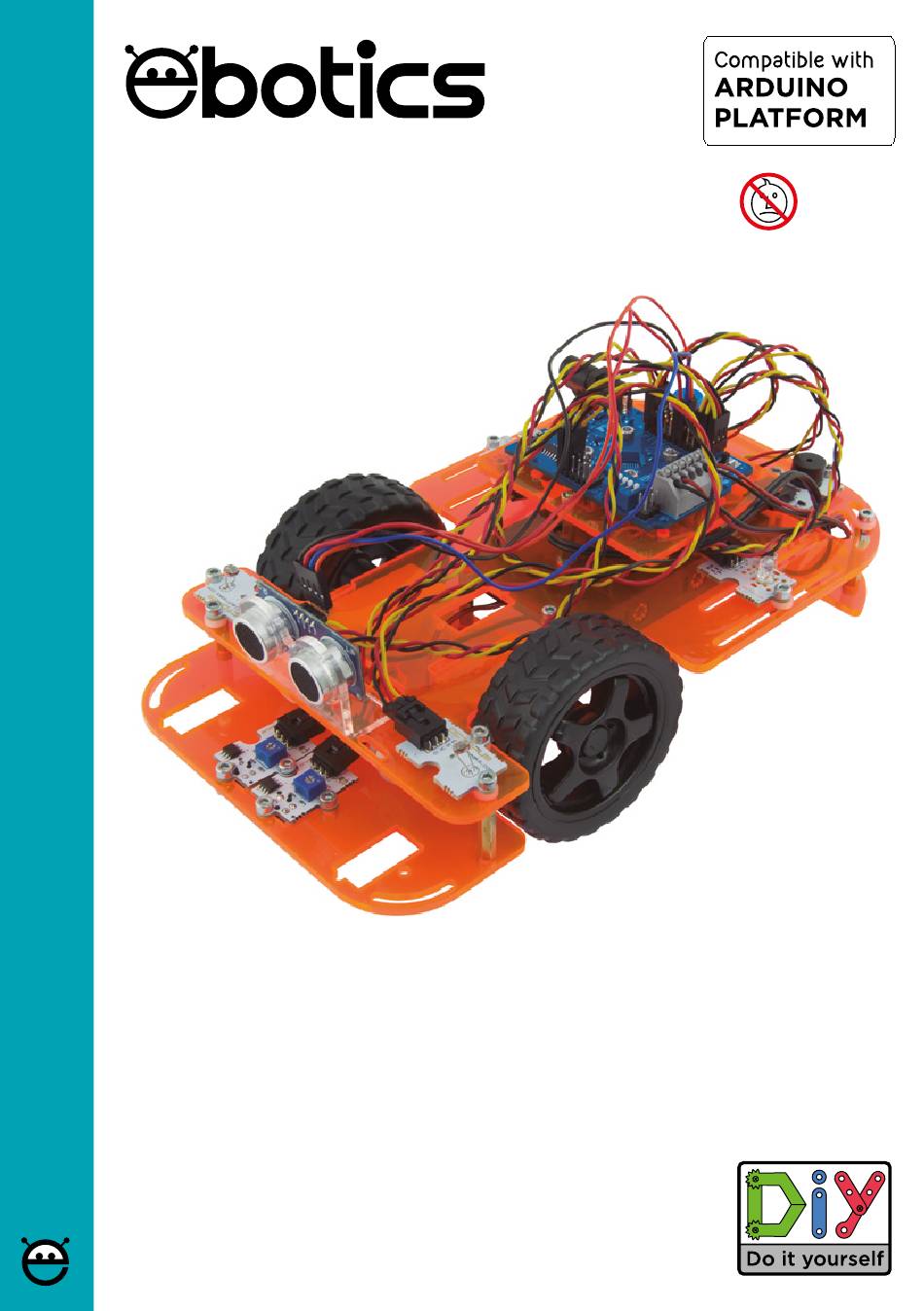

  • Seite 1 All manuals and user guides at all-guides.com Contains Small Pieces Drive Code & Drive User manual...
  • Seite 2 All manuals and user guides at all-guides.com LANGUAGE INDEX Choose the language CODE & DRIVE MANUAL...
  • Seite 3 All manuals and user guides at all-guides.com Índice Interactivo CODE & DRIVE MANUAL...
  • Seite 4 All manuals and user guides at all-guides.com ESPECIFICACIONES TÉCNICAS DE PLACA BUILD&CODE 4IN1 • Placa Build&Code 4in1 (Microcontrolador ATmega328P) • Voltaje de funcionamiento: 5V • Voltaje de entrada (recomendado): 7-12V • Voltaje de entrada (límite): 6-20V • 12 pins Entrada/Salida (I/O) digitales •...
  • Seite 5 All manuals and user guides at all-guides.com TUERCA Espaciador de nylon M3/30 M3/12 CODE & DRIVE MANUAL...
  • Seite 6 All manuals and user guides at all-guides.com CODE & DRIVE MANUAL...
  • Seite 7 All manuals and user guides at all-guides.com PASO 1 PIEZAS NECESARIAS M3/12 TUERCA Sensores sigue líneas Pieza A Imagen 1 1.1. Como aparece en la imagen 1, coloca los dos sensores seguidores de línea en los dos agujeros del centro de la pieza A. Por la parte inferior sobresaldrá una pieza de color negro de los sensores.
  • Seite 8 All manuals and user guides at all-guides.com PASO 2 PIEZAS NECESARIAS TUERCA Cables Negro - Rojo - Amarillo M3/30 Motores DC Piezas B Imagen 2 2.1. Como se muestra en la imagen 2, coloca una pieza B desde la parte inferior hacia arriba en el agujero derecho del centro de la pieza A.
  • Seite 9 All manuals and user guides at all-guides.com PASO 3 PIEZAS NECESARIAS Espaciadores de nylon M3 M3/12 Separadores metálicos hexagonales hembra - hembra M3*25 3.1 Introduce por debajo los tornillos con espaciador de nylon en los agujeros de los extremos de la pieza 3.2 Enrosca los separadores hexagonales con los tornillos.
  • Seite 10 All manuals and user guides at all-guides.com 4.1 Sitúa un espaciador de nylon en cada uno de los 4 agujeros de la parte delantera de la pieza C. 4.2 Coloca los 2 sensores analógicos de luz encima de los espaciadores de nylon para que los agujeros de los sensores coincidan con los de los espaciadores de nylon...
  • Seite 11 All manuals and user guides at all-guides.com PASO 5 PIEZAS NECESARIAS Espaciadores TUERCA de nylon M3 Pieza D Rueda loca Separadores metálicos M3/12 hexagonales hembra - hembra M3*25 ** Ten en cuenta que la pieza D no es simétrica, fíjate bien en las imágenes 5 y 5.1 Imagen 5 Imagen 5.1 5.1 Sitúa la rueda en el medio de la pieza D, pasa los tornillos por los agujeros de la rueda hasta...
  • Seite 12 All manuals and user guides at all-guides.com 6.1 Sitúa la pieza E para que coincidan todos los agujeros con los de la placa Build&Code 4in1. En los 4 agujeros del centro de la pieza E coloca 4 espaciadores de nylon. 6.2 Sin mover los espaciadores de nylon sitúa la placa Bluild&Code 4in1 encima e introduce 4 tornillos por los 4 agujeros del centro de la placa electrónica traspasando los separadores de nylon y la pieza E.
  • Seite 13 All manuals and user guides at all-guides.com 7.1 Une las piezas A y C ya montadas con sus respectivos componentes. Pasa por el agujero horizontal y rectangular de la pieza C los cables de los sensores seguidores de línea. 7.2 Sitúa la pieza A debajo de la pieza C haciendo coincidir los agujeros de la pieza C con los espaciadores metálicos hexagonales de la pieza A.
  • Seite 14 All manuals and user guides at all-guides.com PASO 9 PIEZAS NECESARIAS Espaciadores de nylon M3 M3/12 Pieza E montada 9.1 Orienta la pieza E como la imagen 9. Sitúa la pieza E encima de los separadores metálicos que están en la parte superior de la pieza C.
  • Seite 15 All manuals and user guides at all-guides.com PASO 10 PIEZAS NECESARIAS Soporte para sensor ultrasonido y Sensor de ultrasonido Cables Negro - Rojo - su tornillería Azul - Naranja 10.1 Sitúa el soporte del sensor de ultrasonido sobre los dos agujeros delanteros de la pieza 10.2 Atornilla el soporte a la pieza C y usa sus tuercas para que...
  • Seite 16 All manuals and user guides at all-guides.com 11.3 Conecta los cables por el conector de pestaña. Para que queden más recogidos los puedes hacer pasar entre la pieza C y E el número de veces que creas necesarias. PASO 12 PIEZAS NECESARIAS Ruedas 12.1 Encaja las ruedas a los motores a presión, a los ejes de color blanco.
  • Seite 17 All manuals and user guides at all-guides.com SENSOR/ACTUADOR PIN DIGITAL PIN ANALÓGICO 2 sensores seguidores de linea 2 – 3 2 sensores de luz A0/A1 1 led rojo 1 led verde 1 buzzer 1 pulsador 1 sensor ultrasonido Trig = 13/S cable azul Echo = 12/S cable rojo...
  • Seite 18 Si tras unos segundos el ordenador no realiza la instalación automática de los drivers, será necesario instalarlos manualmente. Puedes descargar los drivers ingresando en: https://github.com/EBOTICS. El LED ON de color verde se encenderá para indicar que está funcionando correctamente.
  • Seite 19 All manuals and user guides at all-guides.com Los programas no se instalan en la placa Build&Code 4in1 Comprueba que el código del programa no tiene ningún error, para ello debes compilarlo. De continuar el problema, comprueba que Arduino IDE, Bitbloq u otro software de programación visual por bloques está...
  • Seite 20 All manuals and user guides at all-guides.com CODE & DRIVE MANUAL...
  • Seite 21 All manuals and user guides at all-guides.com Interactive index CODE & DRIVE MANUAL...
  • Seite 22 All manuals and user guides at all-guides.com BUILD & CODE 4IN1 BOARD TECHNICAL SPECIFICATIONS • Build & Code 4in1 (Microcontroller ATmega328P) • Operating Voltage: 5V • Input Voltage (recommended): 7-12V • Input Voltage (limit): 6-20V • 12 Digital I/O Pins •...
  • Seite 23 All manuals and user guides at all-guides.com Nylon spacers M3/30 M3/12 CODE & DRIVE MANUAL...
  • Seite 24 All manuals and user guides at all-guides.com CODE & DRIVE MANUAL...
  • Seite 25 All manuals and user guides at all-guides.com STEP 1 PIECES REQUIRED M3/12 NUTS Line-follower sensors Piece A Picture 1 1.1 As shown in picture 1, put the 2 line-follower sensors in the two middle holes of piece A. A black piece should protrude from the bottom. Picture 1 shows a point of view from above. 1.2 Place the screws through the holes of the sensors.
  • Seite 26 All manuals and user guides at all-guides.com STEP 2 PIECES REQUIRED nuts Black – Red – Yellow cables M3/30 DC Motors Pieces B Picture 2 2.1. As shown in picture 2, place 1 piece B from the bottom to the top through the middle right hole of piece A.
  • Seite 27 All manuals and user guides at all-guides.com STEP 3 PIECES REQUIRED Nylon M3/12 spacers M3 Hexagonal metal female - female spacers M3*25 3.1. From the bottom insert the screws with nylon spacers through the outer holes of the piece A. 3.2.
  • Seite 28 All manuals and user guides at all-guides.com 4.1. Put a nylon spacer on each of the 4 front holes of piece C. 4.2 Put the 2 analog light sensors over the nylon spacers. The sensor, spacer and piece C holes must be aligned.
  • Seite 29 All manuals and user guides at all-guides.com STEP 5 PIECES REQUIRED NUTS Nylon spacers M3 Piece D Ball wheel Hexagonal metal M3/12 female - female spacer M3*25 ** Please note that piece D is not symmetric. Pay attention to the pictures to assemble it correctly. Picture 5 Picture 5.1 5.1.
  • Seite 30 All manuals and user guides at all-guides.com 6.1. Place the piece E in a position that its holes are aligned with the Build&Code 4in1 board holes. Put 4 nylon spacers on the 4 middle holes of piece E. 6.2. Without moving the nylon spacers, place the Build&Code 4in1 board on it and screw it through the spacers and piece E.
  • Seite 31 All manuals and user guides at all-guides.com 7.1. Assemble the mounted piece A with the mounted piece C. Insert the line-follower sensor cables through the horizontal-rectangular hole of the piece C. 7.2. Place piece A under piece C in a position that the holes of piece C are aligned with the metallic spacers of piece A.
  • Seite 32 All manuals and user guides at all-guides.com STEP 9 PIECES REQUIRED Nylon spacers M3 M3/12 Mounted piece E 9.1. Place piece E in the position shown in picture 9. Set piece E over the metallic spacers placed at the top of piece C. Align the holes of piece E with the metallic spacer, insert 2 screws through piece E, put a nylon spacer on each screw which should be between piece E and the hexagonal...
  • Seite 33 All manuals and user guides at all-guides.com STEP 10 PIECES REQUIRED Holder for the ultrasonic sensor Ultrasonic sensor Black-red-blue-orange cable and its nuts and screws 10.1 Place the ultrasonic sensor holder over the two front holes of piece C. 10.2 Screw the holder to piece C and use its nuts to tighten it.
  • Seite 34 All manuals and user guides at all-guides.com 11.3 Plug the cables to the sensors using the cables connectors with tabs. Wrap the cables around pieces E and C so they don’t interfere with the assembly. STEP 12 PIECES REQUIRED Wheels 12.1 Set the wheels to the DC Motors by pressing them on the motor axis (white color).
  • Seite 35 All manuals and user guides at all-guides.com SENSOR/ACTUATOR DIGITAL PINS ANALOG PINS 2 Line-follower sensors 2 – 3 2 Light sensors A0/A1 1 Red LED 1 Green LED 1 Buzzer 1 Button 1 Ultrasonic sensor Trig = 13/S blue cable Echo = 12/S red cable Gnd = 13/G...
  • Seite 36 If after a few seconds the installation process does not start automatically, you will have to install the drivers manually. You can download the drivers by accessing: https://github.com/EBOTICS. The LED ON (green color) will turn on to indicate it is working properly.
  • Seite 37 All manuals and user guides at all-guides.com The programs are not being installed on the Build&Code 4in1 board Confirm there are no errors in the program code, you must compile it to check it. If the problem continues, check that Arduino, Bitbloq or other visual programming software by blocks is correctly configured to work with the Arduino UNO board.
  • Seite 38 All manuals and user guides at all-guides.com CODE & DRIVE MANUAL...
  • Seite 39 All manuals and user guides at all-guides.com Interactif sommaire CODE & DRIVE MANUAL...
  • Seite 40 All manuals and user guides at all-guides.com SPÉCIFICITÉS TECHNIQUES DE LA PLANCHE BUILD & CODE 4IN1 • Build & Code 4in1 (Microcontrôleur ATmega328P) • Voltage d’utilisation : 5V • Voltage d’entrée (recommandé) : 7-12V • Voltage d’entrée (limite) : 6-20V •...
  • Seite 41 All manuals and user guides at all-guides.com Écrous Cales en nylon M3/30 M3/12 CODE & DRIVE MANUAL...
  • Seite 42 All manuals and user guides at all-guides.com CODE & DRIVE MANUAL...
  • Seite 43 All manuals and user guides at all-guides.com ÉTAPE 1 PIÈCES REQUISES M3/12 ÉCROUS Capteurs de suivi de ligne Pièce A Image 1 1.1 Comme il est montré sur l’image 1, mettez les 2 capteurs de suivi de ligne dans les de trous au milieu de la pièce A.
  • Seite 44 All manuals and user guides at all-guides.com ÉTAPE 2 PIÈCES REQUISES ÉCROUS Câbles Noir – Rouge – Jaune M3/30 Moteurs DC Pièces B Image 2 2.1 Comme il est montré sur l’image 2, placez une pièce B du bas au haut par le trou droit au milieu de la pièce A.
  • Seite 45 All manuals and user guides at all-guides.com ÉTAPE 3 PIÈCES REQUISES Cales en Nylon M3 M3/12 cales hexagonales en métal femelle – femelle M3*25 3.1 Placez les vis avec les cales en Nylon M3 depuis le bas par les trous extérieurs de la pièce A.
  • Seite 46 All manuals and user guides at all-guides.com 4.1 Mettez une cale en nylon sur chacun des 4 trous placés sur l’avant de la pièce C. 4.2 Mettez les 2 capteurs analogiques de lumière sur les cales en nylon. 3 trous – capteur, cale et pièce C –...
  • Seite 47 All manuals and user guides at all-guides.com ÉTAPE 5 PIÈCES REQUISES Cales en ÉCROUS nylon M3 Pièce D Roue à rotule cales hexagonales M3/12 en métal femelle – femelle M3*25 Gardez à l’esprit que la pièce D n’est pas symétrique. Regardez attentivement les images afin d’assembler correctement.
  • Seite 48 All manuals and user guides at all-guides.com 6.1 Placez la pièce E afin que les trous matchent avec ceux de la planche Build & Code 4in1. 6.2 Sans bouger les cales en nylon, placez la planche 4in1 dessus et vissez-la à travers la planche, la cale et la pièce E.
  • Seite 49 All manuals and user guides at all-guides.com 7.1 Joignez les pièces assemblées A et C. Passez les câbles du capteur de suivi de ligne dans le trou rectangulaire horizontal de la pièce C. 7.2 Placez la pièce A sous la pièce C pour que les trous de la pièce C concordent avec les cales métalliques de la pièce A.
  • Seite 50 All manuals and user guides at all-guides.com ÉTAPE 9 PIÈCES REQUISES M3/12 Pièce E assemblée 9.1. Placez la pièce E comme montré sur l’image 9. Insérez les 2 vis (M3/16) dans les trous de la pièce E, mettez ensuite une cale en nylon sur chaque vis (la cale doit se trouver entre la pièce E et les cales métalliques), faites coïncider les vis avec les cales métalliques et vissez...
  • Seite 51 All manuals and user guides at all-guides.com ÉTAPE 10 PIÈCES REQUISES Support pour le capteur Capteur ultrasonique Noir-rouge-bleu-orange câble ultrasonique et les attaches 10.1 Placez le support du capteur ultrasonique sur les 2 trous à l’avant de la pièce C. 10.2 Vissez le support à...
  • Seite 52 All manuals and user guides at all-guides.com 11.3 Branchez les câbles avec la patte au capteur Afin de garder les câbles rangés, passez-les entre les pièces E et C le nombre de fois qu’il vous faut. ÉTAPE 12 PIÈCES REQUISES Roues 12.1 Fixez les roues dans l’axe blanc des moteurs DC.
  • Seite 53 All manuals and user guides at all-guides.com CONNEXIONS DU CAPTEUR ET ACTIONNEUR CAPTEUR/ACTIONNEURS BROCHES NUMÉRIQUES BROCHES ANALOGIQUES 2 capteurs de suivi de ligne 2 – 3 2 capteurs de lumière A0/A1 1 LED rouge 1 LED verte 1 Buzzer 1 Bouton bleu câble 1 capteur ultrasonique Trig = 13...
  • Seite 54 All manuals and user guides at all-guides.com Instructions de configuration de Build&Code 4in1 Vous pouvez trouver les instructions d’installation en cliquant sur le lien suivant. 1. Téléchargez le code à partir de notre site web et téléchargez-le sur la planche. Le code a des commentaires pour que vous puissiez comprendre comment ça marche.
  • Seite 55 All manuals and user guides at all-guides.com Cela veut dire que la configuration du logiciel devrait être réglée pour fonctionner avec Arduino UNO et la configuration du port devrait être réglée pour fonctionner avec le port correct ou la planche est connectée. Si le problème persiste, confirmez que vous avez la dernière version du logiciel Arduino/logiciel de programmation par blocs/BitBloq installée.
  • Seite 56 All manuals and user guides at all-guides.com CODE & DRIVE MANUAL...
  • Seite 57 All manuals and user guides at all-guides.com Indice Interattivo INTRODUZIONE Code&Drive è un kit DiY (acronimo inglese che significa “fai da te”) con il quale costruirai un robot e ne programmerai il comportamento. Puoi programmare le diverse funzionalità dell’auto robot, ad esempio: un inseguitore di linea, un veicolo che schiva gli ostacoli, controllarlo a distanza con lo smartphone via Bluetooth, ecc.
  • Seite 58 All manuals and user guides at all-guides.com SPECIFICHE TECNICHE DELLA SCHEDA BUILD&CODE 4IN1 • Scheda Build&Code 4in1 (Microcontrollore ATmega328P) • Tensione di funzionamento: 5V • Tensione di ingresso (raccomandata): 7-12V • Tensione di ingresso (limite): 6-20V • 12 pin Ingresso/Uscita (I/O) digitali •...
  • Seite 59 All manuals and user guides at all-guides.com DADO Distanziale di nylon M3/30 M3/12 CODE & DRIVE MANUAL...
  • Seite 60 All manuals and user guides at all-guides.com CODE & DRIVE MANUAL...
  • Seite 61 All manuals and user guides at all-guides.com PASSO 1 PARTI NECESSARIE M3/12 DADO Sensori inseguitori di linea Pezzo A Immagine 1 1.1 Come illustrato nell’immagine 1, posiziona i due sensori inseguitori di linea nei due fori al centro del pezzo A. Per la parte inferiore sporgerà un pezzo di colore nero dei sensori. Nell’immagine 1 è...
  • Seite 62 All manuals and user guides at all-guides.com PASSO 2 PARTI NECESSARIE DADO Cavo Nero - Rosso - Giallo M3/30 Motori CC Pezzi B Immagine 2 2.1 Come illustrato nell’immagine 2, posiziona un pezzo B dalla parte inferiore verso l'alto nel foro destro del centro del pezzo A.
  • Seite 63 All manuals and user guides at all-guides.com PASSO 3 PARTI NECESSARIE Distanziali di nylon M3 M3/12 Separatori metallici esagonali femmina-femmina M3*25 3.1 Introduci da sotto le viti con il distanziatore di nylon nei fori delle estremità del pezzo A. 3.2 Avvita i separatori esagonali con le viti.
  • Seite 64 All manuals and user guides at all-guides.com 4.1 Colloca un distanziatore di nylon in ciascuno dei 4 fori della parte anteriore del pezzo C. 4.2 Colloca i 2 sensori di luminosità analogici sopra i distanziatori di nylon in modo che i fori dei sensori coincidano con quelli dei distanziatori di nylon e il pezzo C.
  • Seite 65 All manuals and user guides at all-guides.com PASSO 5 PARTI NECESSARIE Distanziali di DADO nylon M3 Pezzo D Ruota folle Separatori metallici M3/12 esagonali femmina-femmina M3*25 ** Ricorda che il pezzo D non è simmetrico, osserva bene le immagini 5 e 5.1. Immagine 5 Immagine 5.1 5.1 Posiziona la ruota al centro del pezzo D, fai passare le viti per i fori della ruota fino a che non...
  • Seite 66 All manuals and user guides at all-guides.com 6.1 Colloca il pezzo E in modo che coincidano tutti i fori con quelli della scheda BUILD&CODE 4in1. Nei 4 fori al centro del pezzo E colloca 4 distanziatori di nylon. 6.2 Senza spostare i distanziatori di nylon posiziona la scheda Build&Code 4in1 su di essi e inserisci 4 viti nei 4 fori al centro della scheda elettronica oltrepassando i distanziatori di nylon e il pezzo E.
  • Seite 67 All manuals and user guides at all-guides.com 7.1 Unisci i pezzi A e C già montati con i rispettivi componenti. Fai passare per il foro orizzontale e rettangolare del pezzo C i cavi dei sensori inseguitori di linea. 7.2 Colloca il pezzo A sotto il pezzo C facendo coincidere i fori del pezzo C con i distanziatori metallici esagonali del pezzo A.
  • Seite 68 All manuals and user guides at all-guides.com PASSO 9 PARTI NECESSARIE Distanziali di nylon M3 M3/12 Pezzo E montato 9.1 Orienta il pezzo E come nell’immagine 9. Posiziona il pezzo E sopra i separatori metallici che si trovano nella parte superiore del pezzo C.
  • Seite 69 All manuals and user guides at all-guides.com PASSO 10 PARTI NECESSARIE Supporto per il sensore a Sensore a ultrasuoni Cavo Nero - Rosso ultrasuoni e relativa viteria Blu - Arancio 10.1 Posiziona il supporto del sensore a ultrasuoni sui due fori anteriori del pezzo C.
  • Seite 70 All manuals and user guides at all-guides.com PASSO 12 PARTI NECESSARIE Ruote 12.1 Incastra le ruote ai motori a pressione, agli assi di colore bianco. Tieni conto che hanno una forma di incastro, non forzare più del necessario. CODE & DRIVE MANUAL...
  • Seite 71 All manuals and user guides at all-guides.com SENSORE/ATTUATORE PIN DIGITALE PIN ANALOGICO 2 Sensori inseguitori di linea 2 Sensori di luminosità analogici A0/A1 1 LED rosso 1 LED verde 1 Cicalino 1 Pulsante 1 sensore ultrasuoni Trig = 13/S Cavo blu Echo = 12/S Cavo rosso Gnd = 13/G...
  • Seite 72 Se dopo alcuni secondi il computer non effettua l’installazione automatica dei driver, sarà necessario installarli manualmente. Puoi scaricare i driver entrando su https://github.com/EBOTICS. Il LED ON verde si accende per indicare il corretto funzionamento.
  • Seite 73 All manuals and user guides at all-guides.com I programmi non vengono installati sulla scheda Build&Code 4in1 Controlla che il codice del programma sia privo di errori. Per farlo, deve essere preventivamente compilato. Se il problema persiste, controlla che Arduino IDE, BitBloq, o il software di programmazione a blocchi compatibili sia stato configurato correttamente.
  • Seite 74 All manuals and user guides at all-guides.com CODE & DRIVE MANUAL...
  • Seite 75 All manuals and user guides at all-guides.com Interaktive Index EINFÜHRUNG Code&Drive ist ein DiY-Set (Do it Yourself) zum Bau eines Auto-Roboters und zur Programmierung seines Verhaltens. Der Auto-Roboter kann verschiedene Funktionalitäten haben; es hängt von der Programmierung ab, die Sie vornehmen. Zum Beispiel: folgt einer Linie, ein Fahrzeug, das Hindernissen ausweicht, oder Sie steuern es mit Ihrem Smartphone über Bluetooth.
  • Seite 76 All manuals and user guides at all-guides.com BUILD & CODE 4IN1-PLATINE TECHNISCHE SPEZIFIKATIONEN • Build & Code 4in1 (Mikrocontroller ATmega328P) • Betriebsspannung: 5V • Eingangsspannung (empfohlen): 7-12V • Eingangsspannung (Limit): 6-20V • 12 Digital-I/O-Pins • 7 PWM-Digital-I/O-Pins • 6 Analoge Input-Pins •...
  • Seite 77 All manuals and user guides at all-guides.com MONTAGEANLEITUNG ** Bitte beachten Sie, dass Sie nicht alle Muttern und Schrauben verwenden werden. Die restlichen Teile können als Ersatzteile verwendet werden. IDENTIFIZIERUNG DER CODE&DRIVE TEILE CHASIS: Pezzo A Pezzo B Pezzo C Pezzo D Pezzo E *Halter für Ultraschallsensoren und Befestigungselemente...
  • Seite 78 All manuals and user guides at all-guides.com ELEKTRONISCHE KOMPONENTEN UND ANDERE 1 Build&Code 4in1 1 Batteriehalterung für 6 AA-Batterien 2 Analoge Lichtsensoren 2 Linienfolgesensoren 1 rote LED 1 grüne LED 1 Summer 1 Taste 1 Ultraschallsensor 2 Gleichstrommotoren 2 Räder 1 Kugelrad SENSORVERBINDUNGSKABEL Schwarz –...
  • Seite 79 All manuals and user guides at all-guides.com SCHRITT 1 BENÖTIGTE TEILE M3/12 MUTTERN Linienfolgesensoren Teil A Bild 1 1.1 1 Wie in Bild 1 dargestellt, legen Sie die beiden Linienfolgesensoren in die beiden mittleren Löcher von Teil A. Ein schwarzes Stück sollte von unten herausstehen. Bild 1 zeigt eine Ansicht von oben.
  • Seite 80 All manuals and user guides at all-guides.com SCHRITT 2 BENÖTIGTE TEILE MUTTERN Schwarze – Rote – Gelbe Kabel M3/30 Gleichstrommotoren Teile B Bild 2 2.1. Wie in Bild 2 dargestellt, legen Sie 1 Teil B von unten nach oben durch das mittlere rechte Loch von Teil A.
  • Seite 81 All manuals and user guides at all-guides.com SCHRITT 3 BENÖTIGTE TEILE Nylon abstandshalter M3/12 Sechskantmetallabstandhalter M3*25 mit Innen- und 3.1 Setzen Sie die Schrauben mit Nylonabstandshaltern von unten durch die äußeren Löcher des Teiles A ein. 3.2. Ziehen Sie die Sechskant- Abstandshalter mit den Schrauben an.
  • Seite 82 All manuals and user guides at all-guides.com 4.1 Setzen Sie einen Nylonabstandshalter auf jedes der 4 vorderen Löcher von Teil C. 4.2 Legen Sie die beiden analogen Lichtsensoren über die Nylonabstandshalter. Die Löcher von Sensor, Abstandshalter und Teil C müssen ausgerichtet werden. 4.3 Stecken Sie 2 Schrauben, eine für jeden Sensor, durch die seitlichen Löcher...
  • Seite 83 All manuals and user guides at all-guides.com SCHRITT 5 BENÖTIGTE TEILE Nylon M3 MUTTERN abstandshalter Teil D Kugelrad M3/12 Sechskantmetallabstandhalter M3*25 mit Innen- und Außengewinde ** Bitte beachten Sie, dass das Teil D nicht symmetrisch ist. Achten Sie auf die Bilder für die richtige Montage.
  • Seite 84 All manuals and user guides at all-guides.com 6.1 Platzieren Sie das Teil E so, dass seine Löcher mit den Löchern der Build&Code 4in1-Platine übereinstimmen. Setzen Sie 4 Nylonabstandshalter auf die 4 mittleren Löcher des Teiles E. 6.2. Geben Sie – ohne die Nylonabstandshalter zu bewegen – die Build&Code 4in1-Platine darauf und schrauben Sie sie durch die Abstandshalter und das Teil E.
  • Seite 85 All manuals and user guides at all-guides.com 7.1 Bauen Sie das montierte Teil A mit dem montierten Teil C zusammen. Stecken Sie die Kabel des Linienfolgesensors durch das horizontale rechteckige Loch des Teiles C. 7.2. Platzieren Sie das Teil A so unter das Teil C, dass die Löcher des Teiles C mit den Metallabstandshaltern des Stückes A ausgerichtet sind.
  • Seite 86 All manuals and user guides at all-guides.com SCHRITT 9 BENÖTIGTE TEILE Nylon abstandshalter M3/12 Montiertes Teil E 9.1 Geben Sie das Teil E in die im Bild gezeigte Position 9. Setzen Sie das Teil E auf die Metallabstandhalter, die oben auf dem Teil C platziert sind.
  • Seite 87 All manuals and user guides at all-guides.com SCHRITT 10 BENÖTIGTE TEILE Halter für den Ultraschallsensor Ultraschallsensor Schwarz-Rot-Blau- und seine Muttern und Schrauben Orange-Kabel 10.1 Geben Sie den Ultraschallsensorhalter über die beiden vorderen Löcher von Teil 10.2 Schrauben Sie den Halter auf Teil C und ziehen Sie ihn mit seinen Muttern an.
  • Seite 88 All manuals and user guides at all-guides.com 11.3 Collega i cavi per il connettore ad aletta. Stecken Sie die Kabel mit Hilfe der Kabelstecker mit Laschen auf die Sensoren. Wickeln Sie die Kabel um die Teile E und C, damit sie die Baugruppe nicht stören.
  • Seite 89 All manuals and user guides at all-guides.com SENSOR- UND AUSLÖSERANSCHLÜSSE SENSOR/AUSLÖSER DIGITALE PINS ANALOGE 2 Linienfolgesensoren 2 Lichtsensoren A0/A1 1 Rote LED 1 Grüne LED 1 Summer 1 Taste 1 Ultraschallsensor Trig = 13/S Blaues Kabel Echo = 12/S Rotes Kabel Gnd = 13/G Schwarzes kabel Vcc = 13/V...
  • Seite 90 Wenn der Installationsvorgang nach einigen Sekunden nicht automatisch startet, müssen Sie die Treiber manuell installieren. Sie können die Treiber unter folgender Adresse herunterladen: https:// github.com/EBOTICS. Die LED AN (grüne Farbe) leuchtet auf, um anzuzeigen, dass sie ordnungsgemäß funktioniert.
  • Seite 91 All manuals and user guides at all-guides.com Die Programme werden nicht auf der Build&Code 4in1-Platine installiert Vergewissern Sie sich, dass der Programmcode fehlerfrei ist, Sie müssen ihn kompilieren, um ihn zu überprüfen. Wenn das Problem weiterhin besteht, überprüfen Sie, ob Arduino, Bitbloq oder andere visuelle Block-Programmiersoftware korrekt konfiguriert ist, um mit der Arduino UNO-Platine zu funktionieren.
  • Seite 92 All manuals and user guides at all-guides.com WARTUNGSINFORMATIONEN • Schalten Sie den Computer nicht aus und trennen Sie das USB-Kabel nicht, wenn ein Programm auf der Platine installiert wird. • Reinigen Sie die Platine und das Kabel regelmäßig mit einem trockenen Tuch. Sie müssen trocken sein, wenn Sie sie reinigen.
  • Seite 93 All manuals and user guides at all-guides.com Code&Drive Discover the world of robotics Easy to connect, build and program www.ebotics.com...
