LUMIMAX LR45FL-16-R-100 Kurzanleitung
Ringbeleuchtung
Quicklinks
Version V042021 - Technische Änderungen und Irrtümer vorbehalten.
Lichttechnische und elektrotechnische Werte können durch Bauteiltoleranzen abweichen.
Preise sind gültig innerhalb der EU, Nicht - EU Preise auf Anfrage.

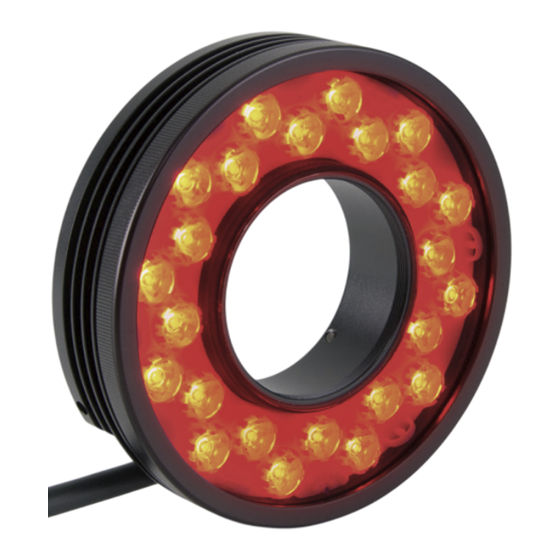

Ringbeleuchtung LR45FL-16-R-100 / 102.0066.21.01.10
Abbildung kann vom Original abweichen.
Bestrahlungsstärke
Anschlussbelegung
iiM AG
Neuer Friedberg 5
D 98527 Suhl
Technische Daten
Leuchtfeldgröße
Lichtfarbe | Wellenlänge
Lichtführung
Betriebsart
Controller
LED-Technologie
Bestrahlungsstärke
Mittlere Stromaufnahme (24 V DC)
Max. Impulsstrom
Max. elektrische Leistung am
Leuchtfeld
Risikogruppe - DIN EN 62471
Betriebsspannung
Elektrischer Anschluss
TTL-Trigger
SPS-Trigger
Triggerflanke
Einschaltverzögerung
Blitzdauer
Blitzfrequenz
Helligkeitsregulierung über
Potentiometer
Helligkeitsregulierung über
analogen VC-Eingang
Max. Betriebstemperatur bei 21°C
Zulässige Umgebungstemperatur
Schutzart
Dimensionen
Gewicht
Material Gehäuse | Scheibe
Zolltarifnummer
Ursprungsland
Pin
Farbe
A+K
weiß
B+L
braun
C
grün
D
gelb
E
grau
F
rosa
G
blau
H
Schirm
J
NC
M
NC
Tel.: (+49 ) 3681 / 455 19-0
Fax: (+49 ) 3681 / 455 19-11
www.iimAG.de
Ø innen x Ø außen in mm | 52 x 90
Rot | 625 nm
Gerichtet mit 16°-Linsen
Blitzbetrieb
Integrierter Blitzcontroller
24 High-Power-LEDs
3530 W/m² @ 0,2 m
0,2 A
1 A bei 2 ms
448 W
freie Gruppe
19 bis 30 V DC Weitbereichsspannungseingang
150 mm Anschlusskabel mit 12-poligem M16-Stecker
High-Pegel = 3 bis 30 V DC
High-Pegel = 15 bis 30 V DC
Steigende Flanke
100 % Helligkeit innerhalb von max. 5 µs
Von 10 bis 100 µs
100 Hz
0 % (Linksanschlag) bis 100 % (Rechtsanschlag) Helligkeit
Hinweis: automatische Deaktivierung bei VC > 1 V DC
VC = 2 bis 10 V DC (0 % bis 100 % Helligkeit)
Hinweis: Potentiometer auf Linksanschlag stellen
45 °C
5 bis 45 °C, keine Betauung
IP64
Ø x h in mm | 100 x 25
250 g
Aluminium, eloxiert | PMMA
94054099
Federal Republic of Germany
Belegung
Funktion
GND
GND Betriebsspannung
U
Betriebsspannung
B
NC
NC
VC
Helligkeitsregelung 2...10 V DC
+ Trigger TTL
Blitzeingang TTL > 3 V DC, steigende Flanke
Blitzeingang SPS > 15 V DC, steigende
+ Trigger SPS
Flanke
GND Trigger
GND Triggerstromkreis
Schirm
Schirmanschluss
NC
NC
NC
NC
1
