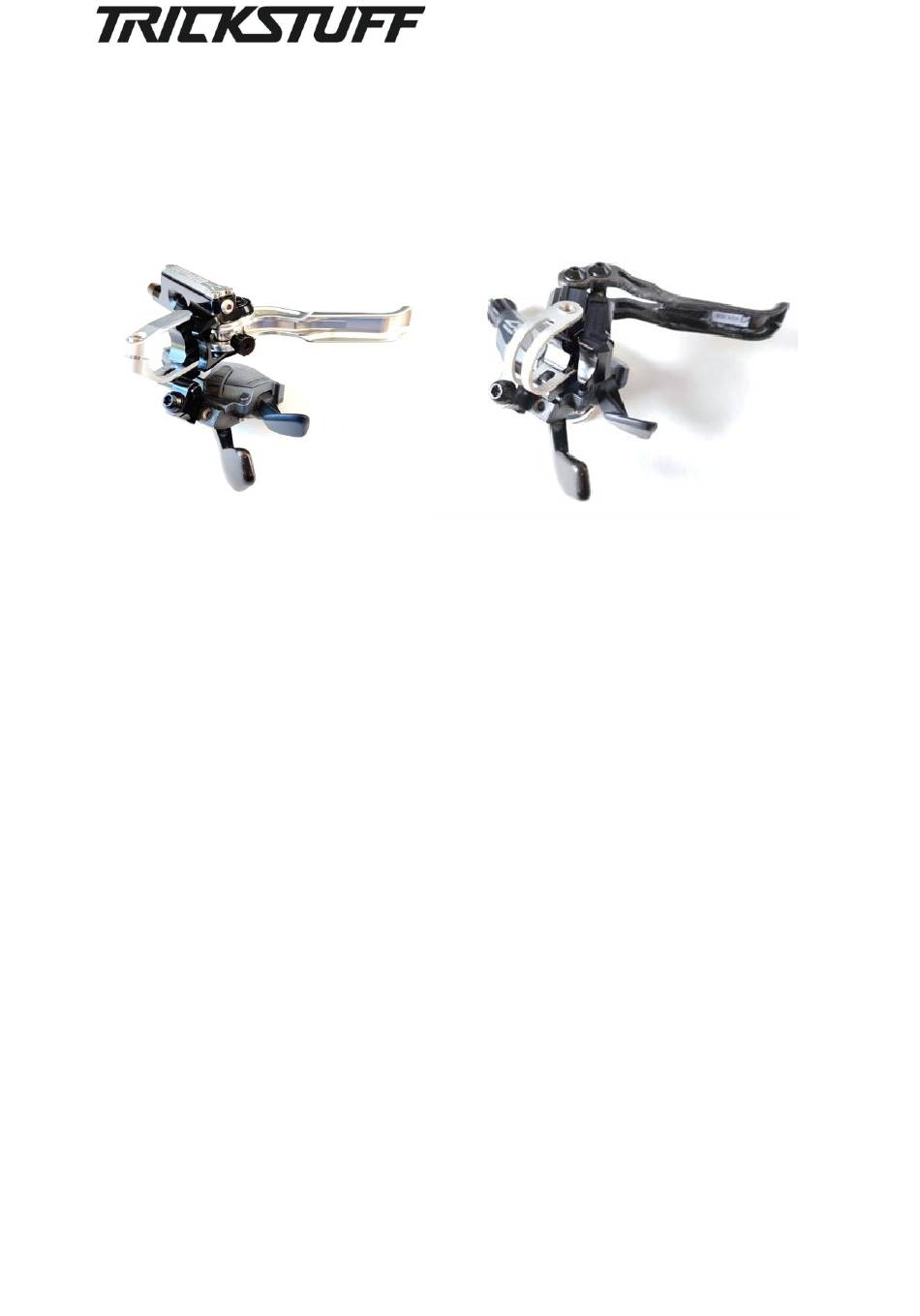

BEDIENUNGSANLEITUNG –
SRAM INTERFACE 2.0
Compatible with Trickstuff Piccola / Direttissima / MAXIMA
V2023_11
INHALTSVERZEICHNIS
1. ALLGEMEINE HINWEISE
2. SICHERHEITSRELEVANTE HINWEISE
3. LIEFERUMFANG
4. WERKZEUGE
5. MONTAGE MITTELS FRÄSSCHELLE
6. MONTAGE MITTELS BANDSCHELLE
1. Allgemeine Hinweise
1. Lies dir die Betriebsanleitung vor der Verwendung der Produkte vollständig durch und
halte dich bei Montage, Nutzung und Wartung des Produkts an die in dieser Anleitung
enthaltenen Anweisungen, um Personen- und Sachschäden zu vermeiden.
2. Die Montage und Wartung von Trickstuff-Produkten erfordert ein grundlegendes Wissen
im Umgang mit Fahrradkomponenten und sollte nur von qualifizierten
Fahrradmechanikern durchgeführt werden. Beim Einbau bzw. bei der Wartung ist auf
saubere Arbeitsbedingungen zu achten, sodass Schmutzeintrag in die Bremssysteme
vermieden wird.
3. Sollte dir eine der Anweisungen in dieser Betriebsanleitung unklar sein, fahre nicht mit
der Montage bzw. der Wartung fort. Wende dich an einen Fachhändler in deiner Nähe oder
kontaktiere das Trickstuff Support-Team.
2. Sicherheitsrelevante Hinweise
Die Montage, Nutzung und Wartung von Trickstuff Produkten setzt voraus, dass du die
nachfolgenden Sicherheitshinweise gelesen und verstanden hast.
1. Allgemeine Sicherheitshinweise
•
Folge bei der Arbeit an Trickstuff-Produkten immer den Anweisungen in den
Betriebsanleitungen.
TRICKSTUFF® GMBH
SCHWABENMATTEN 17A
79292 PFAFFENWEILER
GERMANY
TECH-SUPPORT@TRICKSTUFF.DE
BEDIENUNGSANLEITUNG SRAM INTERFACE 2.0 V2023_11. PAGE 1 OF 9
