samet SMT100+ Kurzanleitung

Oben geführte schiebetürsysteme

Diese Anleitung herunterladen

SMT100

Üstten Kılavuzlu Sürme Kapak Sistemi

PLUS

Oben geführte Schiebetürsysteme

Teile

Platzbedarf im Schrank

Anwendungsfunktionen

Schrank

Tür

(Anwendung an der

Schrankinnenseite)

Schrankaußenseite)

Verbindungsmaße sind für "AA"-Anwendung angegeben.

Bitte addieren Sie "WT"-Stärke zu den Abmessungen für "BB"-Anwendung.

Bitte verwenden Sie die folgende

nachstehende Formel für Schrankstärken

(KK), die nicht in der Tabelle enthalten sind.

Türverbindungsmaße

164

Verbindungsloch Sicherheitsstopper

Belastbarkeit für Eine Tür: max. 80 Kg

Yukarıda belir�len bağlan� ölçüleri, Kabin içi uygulamaları içindir.

Kabin Dışı uygulamaları için, lü�en kabin kalınlığını yukarıdaki

Die oben genannten Verbindungsmaße sind für Anwendungen an der SCHRANKINNENSEITE angegeben. Für Anwendungen an

der SCHRANKAUßENSEITE addieren Sie bitte die "Schrankwandstärke" zu den obigen Maßangaben

Montage und Befestigung der unteren Schiene

164

kırmızı renkli

ölçülere ekleyiniz.

Rot.

Zur Befestigung wird Silikonkleber

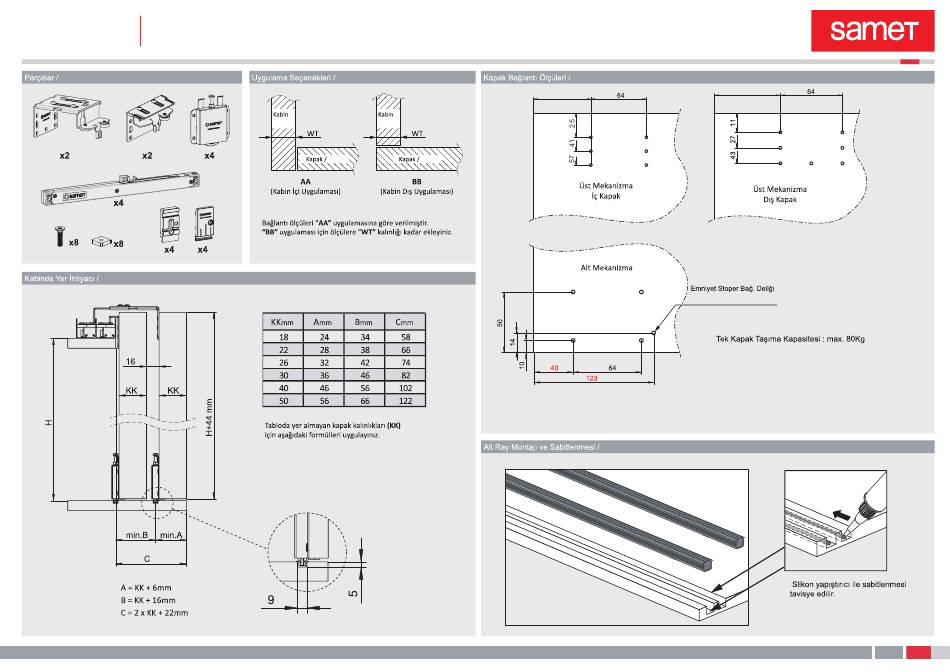

Seite 1 SMT100 Üstten Kılavuzlu Sürme Kapak Sistemi PLUS Oben geführte Schiebetürsysteme Teile Anwendungsfunktionen Türverbindungsmaße Schrank Schrank Tür Tür (Anwendung an der (Anwendung an der Schrankinnenseite) Schrankaußenseite) Verbindungsmaße sind für "AA"-Anwendung angegeben. Bitte addieren Sie "WT"-Stärke zu den Abmessungen für "BB"-Anwendung. Platzbedarf im Schrank Verbindungsloch Sicherheitsstopper Belastbarkeit für Eine Tür: max.
Seite 2 SMT100 Üstten Kılavuzlu Sürme Kapak Sistemi PLUS Oben geführte Schiebetürsysteme Montage des Mechanismus Türmontage und - justierung Montage der inneren Tür Montage der äußeren Tür Äußere Tür Innere Tür Montage des Sicherheitsstoppers Einstellungsfunktion Soft-Close-Mechanismus Es wird empfohlen, Türen mit einem Gewicht unterhalb von 30 kg zu verwenden. * Türen sollten vor der Montage des Stoppers ausbalanciert werden.
