Aufbau, Funktion - Michael Riedel R Dc-Usv 10 D Bedienungsanleitung

Aufbau:
Kunstoffgehäuse für Schnappmontage (DIN EN 50022)
Gerätestatusanzeige über LED auf der Vorderseite
Funktion:
Die Elektronik des Moduls überwacht die Aus)
gangsspannung und schaltet den Akku bei Unter-
schreiten der voreingestellten Schwelle zu (22VDC
bzw. 20,6VDC). Die Ausgangsspannung wird dabei

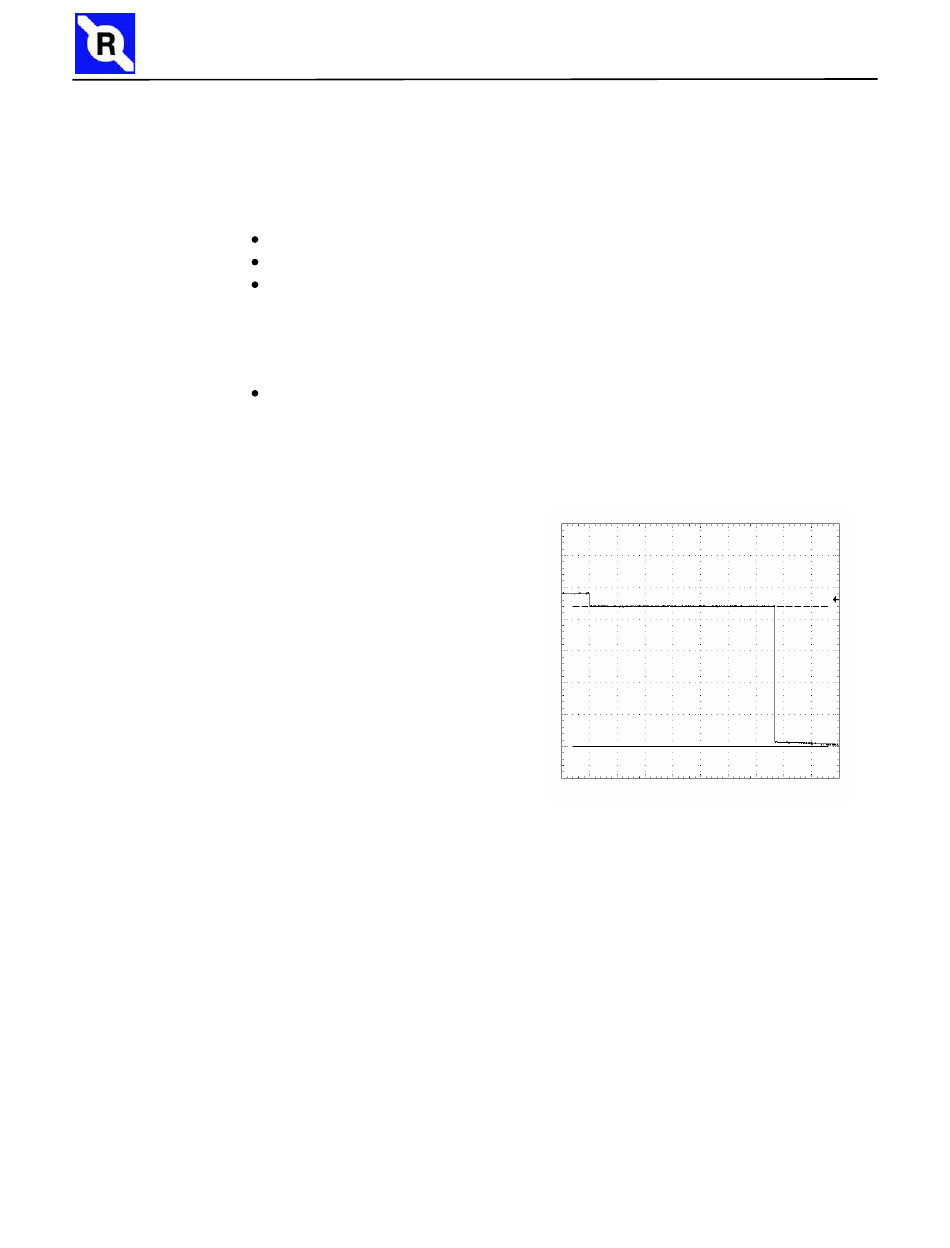

auf den Schwellenwert ausgeregelt (siehe Dia-
gramm). Zur optischen Kontrolle sind drei LEDs an-
gebracht.
Unter Einsatz der neuesten Microcontroller-Technik
haben wir unsere erfolgreiche DC)USV Geräteserie
weiterentwickelt und nochmals sicherer gemacht.
Eine MCU übernimmt die Kontrolle über alle wichtigen Funktionen des Gerätes. Sie überwacht
und optimiert den Ladezustand der Batterien beim Aufladen und im USV-Falle. Die Werte wer-
den optisch angezeigt, können über potentialfreie Signale ausgegeben und von der SPS weiter-
verarbeitet werden.
Nach dem Start der Anlage werden die Batterien in 24h)Intervallen einer Prüfung unterzogen.
Bei Defekt einer Batterie blinkt die 3-farbige LED rot. Der Ladevorgang wird abgebrochen um
weitere Schäden am Gerät zu vermeiden.
Die Autonomiezeit der USV ist über einem DIP)Schalter in 15 Schritten zwischen 1 Sekunde und
6 Stunden einstellbar.
Die Kapazität der Akku ist hierbei zu berücksichtigen.
Mit der neuen Schaltung haben wir den Ruhestrom der Batterien auf 5NA reduziert. Dieser Wert
liegt weit unter dem Selbstentladestrom der Akkus
Bereit: LED blau dauer
Betrieb: USV LED gelb dauer
Akku Zustand: LED grün
LED gelb
LED rot dauer
LED rot blinkt
Eingang: LED rot/gelb blinkt
Zum Einschalten Klemme „AUS" mit Minus)Klemme verbinden
Seite : 6 von 16
- USV betriebsbereit
- Akku liefert Strom
) Akku voll
) Akku 50% Kapazität
- Akku leer
- Akku wechseln
- Aus-Klemme nicht
verbunden
U
out
24V
22V
t
30sec
