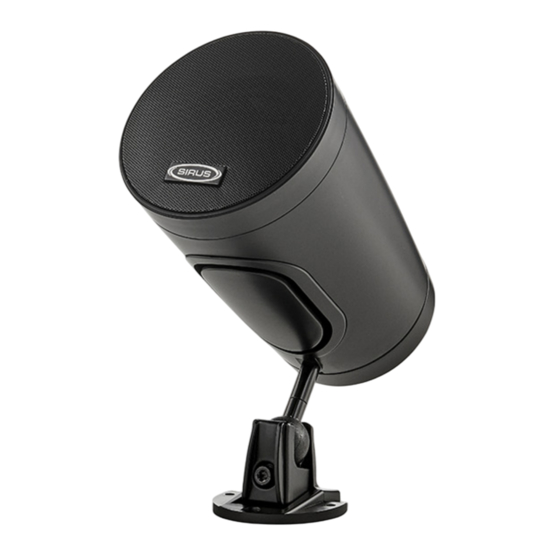

Sirus Drop 4 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Sirus Drop 4
Inhaltszusammenfassung für Sirus Drop 4
- Seite 1 Drop 4, Drop 6 Passiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 29.01.2024, ID: 562012, 562013, 562014, 562015...
-
Seite 3: Inhaltsverzeichnis
Installation..............................10 4.1 Montage.............................. 11 4.2 Leistungsabgriff..........................15 4.3 Tipps zum Umgang mit Lautsprechern................... 16 Technische Daten............................ 17 5.1 Drop 4 (Art.-Nr. 562012, 562013)....................17 5.2 Drop 6 (Art.-Nr. 562014, 562015)....................20 Umweltschutz............................23 Drop 4, Drop 6 Passiver Lautsprecher... - Seite 4 Drop 4, Drop 6 Passiver Lautsprecher...
-
Seite 5: Allgemeine Hinweise
Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in diesem Dokument verwendet werden. Drop 4, Drop 6 Passiver Lautsprecher... -
Seite 6: Bedeutung
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Drop 4, Drop 6 Passiver Lautsprecher... -
Seite 7: Sicherheitshinweise
Babys und Kleinkindern auf. Entsorgen Sie Verpackungsmaterial bei Nichtgebrauch stets ordnungsgemäß. Lassen Sie Kinder das Gerät nicht unbeaufsichtigt benutzen! Halten Sie Kleinteile von Kindern fern und achten Sie darauf, dass sich keine Klein‐ teile vom Gerät (z. B. Bedienknöpfe) lösen, mit denen sie spielen könnten. Drop 4, Drop 6 Passiver Lautsprecher... - Seite 8 Vermeiden Sie es, das Gerät über einen längeren Zeitraum mit übermäßig hoher Lautstärke zu betreiben. Reduzieren Sie die Laut‐ stärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Wenn das nicht möglich ist, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. Drop 4, Drop 6 Passiver Lautsprecher...
-
Seite 9: Leistungsmerkmale
OBE-Technologie (Optimal Bass Enhancement Radiator) Transformator für 100 V/70 V (5 W/10 W/20 W/40 W) Steckbare Schraubklemmenanschlüsse Wandhalterung, Pendelhalterung und Erdspieß im Lieferumfang enthalten Wetterfest dank Schutzart IP66 Gehäusefarbe: schwarz (Art.-Nr. 562014), weiß (Art.-Nr. 562015) Drop 4, Drop 6 Passiver Lautsprecher... -
Seite 10: Installation
Lautsprecher erzeugen ein statisches Magnetfeld. Dieses Magnetfeld kann andere benachbarte Geräte beeinträchtigen und in ungünstigen Fällen beschädigen. Stellen Sie sicher, dass Lautsprecher stets einen ausreichenden Abstand zu sen‐ siblen Geräten haben, die durch ein äußeres Magnetfeld beeinträchtigt werden können. Drop 4, Drop 6 Passiver Lautsprecher... -
Seite 11: Montage
2x Schrauben für Kabelhalterung (3,5 × 10 mm) 4x Schrauben für Befestigung der Wandhalterung am Erdspieß (5 × 25 mm) 1x Schraube für Erdspießmontage (5 × 25 mm) Sprengring Spieß Gewindemutter Ringschraube Sicherheitsfangseil 2x Karabinerhaken Bodenplatte Produktdeckel (Aufhängung) Drop 4, Drop 6 Passiver Lautsprecher... -
Seite 12: Vorbereitung
Schließen Sie die Kabel des Verstärkers an die Schraubklemmenanschlüsse des Lautspre‐ chers an. Schrauben Sie die Schraubklemmen mit 2 Schrauben (3,5 × 10 mm) am Lautsprecher fest. Führen Sie das Kabel durch die Geräteabdeckung. Befestigen Sie die Geräteabdeckung am Lautsprecher. ö Drop 4, Drop 6 Passiver Lautsprecher... -
Seite 13: Wandmontage
Anwendung und dem Gewicht bauseits zugelassen sein. Verschließen Sie das Drahtseil mit zwei Karabinerhaken und verschrauben Sie die Karabi‐ nerhaken. ö Befestigen Sie die Kabel des Lautsprechers am Drahtseil mit geeigneten Kabelbindern. Drop 4, Drop 6 Passiver Lautsprecher... - Seite 14 (z. B. Holz). Schrauben Sie den Lautsprecher auf den Zapfen der Halterung. Führen Sie das Kabel des Verstärkers durch die Geräteabdeckung und befestigen Sie die Geräteabdeckung am Lautsprecher. Stecken Sie den Erdspieß vollständig in die Erde. Drop 4, Drop 6 Passiver Lautsprecher...
-
Seite 15: Leistungsabgriff
Wählen Sie mit dem Wahlschalter auf der Geräterückseite die Einstellung für den Leistungsab‐ griff. Die folgende Tabelle zeigt die möglichen Einstellungen: Drop 4 (Art.-Nr. 562012, 562013) Drop 6 (Art.-Nr. 562014, 562015) 2,5 W / 5 W / 10 W / 20 W... -
Seite 16: Tipps Zum Umgang Mit Lautsprechern
Wenn während des Betriebs Verzerrungen zu hören sind, ist entweder der Verstärker oder der Lautsprecher übersteuert. Dies kann zu dauerhaften Schäden am Verstärker oder am Lautspre‐ cher führen. Regeln Sie die Lautstärke herunter, sobald Verzerrungen hörbar sind. Drop 4, Drop 6 Passiver Lautsprecher... -
Seite 17: Technische Daten
Technische Daten Technische Daten 5.1 Drop 4 (Art.-Nr. 562012, 562013) Bestückung 1 × 0,75-Zoll-Hochtöner 148 mm 1 × 4-Zoll-Tieftöner Eingangsanschlüsse Schraubklemmen Frequenzbereich (+/–3 dB) 80 Hz … 20 kHz Belastbarkeit 20 W (RMS) 40 W (Peak) Empfindlichkeit (1 W/1 m) - Seite 18 Technische Daten Farbe schwarz (Art.-Nr. 562012), weiß (Art.-Nr. 562013) Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Frequenzgang Ω Drop 4, Drop 6 Passiver Lautsprecher...
- Seite 19 500Hz 1kHz 270º 270º 90º 90º 270º 270º 90º 90º 2kHz 4kHz 8kHz 16kHz 120º 120º 240º 240º 240º 240º 120º 120º 210º 210º 150º 150º 210º 210º 150º 150º 180º 180º 180º 180º Drop 4, Drop 6 Passiver Lautsprecher...
-
Seite 20: Drop 6 (Art.-Nr. 562014, 562015)
Nennimpedanz 8 Ω Schalldruck 94,5 dB Abstrahlwinkel (H × V) 55° × 55° Schutzart IP66 Abmessungen (Ø × H) 215 mm × 282 mm Gewicht 3,5 kg Farbe schwarz (Art.-Nr. 562014), weiß (Art.-Nr. 562015) Drop 4, Drop 6 Passiver Lautsprecher... - Seite 21 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Frequenzgang Ω Drop 4, Drop 6 Passiver Lautsprecher...
- Seite 22 500Hz 1kHz 270º 270º 90º 90º 270º 270º 90º 90º 2kHz 4kHz 8kHz 16kHz 120º 120º 240º 240º 240º 240º 120º 120º 210º 210º 150º 150º 210º 210º 150º 150º 180º 180º 180º 180º Drop 4, Drop 6 Passiver Lautsprecher...
-
Seite 23: Umweltschutz
Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Beachten Sie den Entsorgungshinweis zur Dokumentation in Frankreich. Drop 4, Drop 6 Passiver Lautsprecher... - Seite 24 Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐ sorgen. Drop 4, Drop 6 Passiver Lautsprecher...
- Seite 25 Notizen Drop 4, Drop 6 Passiver Lautsprecher...
- Seite 26 Notizen Drop 4, Drop 6 Passiver Lautsprecher...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
