Anbringen der Rohrschellen an der Montierung (Fig. 23)
1. Nehmen Sie das Teleskoprohr aus der Verpackung.
2. Entfernen Sie die Rohrschellen vom Teleskop durch Lösen der Klemmschrauben und
Aufklappen der Scharniere.
3. Stecken Sie die Rohrschellen auf die Montageschiene und befestigen Sie die Rohrschellen
an der Montierung (das passende Werkzeug ist im Lieferumfang enthalten).
Teleskoprohr mit den Rohrschellen fixieren (Fig. 24)
1. Entfernen Sie die Verpackung vom Teleskoprohr.
2. Suchen Sie den Schwerpunkt des Teleskoprohres. Legen Sie das Teleskoprohr so in
die Rohrschellen, dass sich der Schwerpunkt genau in der Mitte zwischen den Rohr-
schellen befindet. Schließen Sie die Scharniere und fixieren Sie das Teleskoprohr
mit den Klemmschrauben. Dabei Klemmschrauben nicht zu fest anziehen!
SUCHER MONTIEREN / RED DOT FINDER MONTIEREN
Anbringen der Sucher-Halterung / des Red Dot Finders (Fig. 25)
1. Nehmen Sie das Sucherfernrohr zur Hand.
2. Schieben Sie die Halterung des Suchers in die rechteckige Nut und fixieren Sie ihn
mit den Schrauben.

OKULARE EINSETZEN

Einsetzen der Okulare (Fig. 29, 30)
1. Lösen Sie die Rändelschraube am Ende des Okularauszuges und entfernen Sie die schwarze
Staubschutzkappe.
2. Stecken Sie das gewünschte Okular in den Okularauszug und fixieren Sie das Okular mit den
Rändelschrauben.
-6-

TELESKOP MONTIEREN

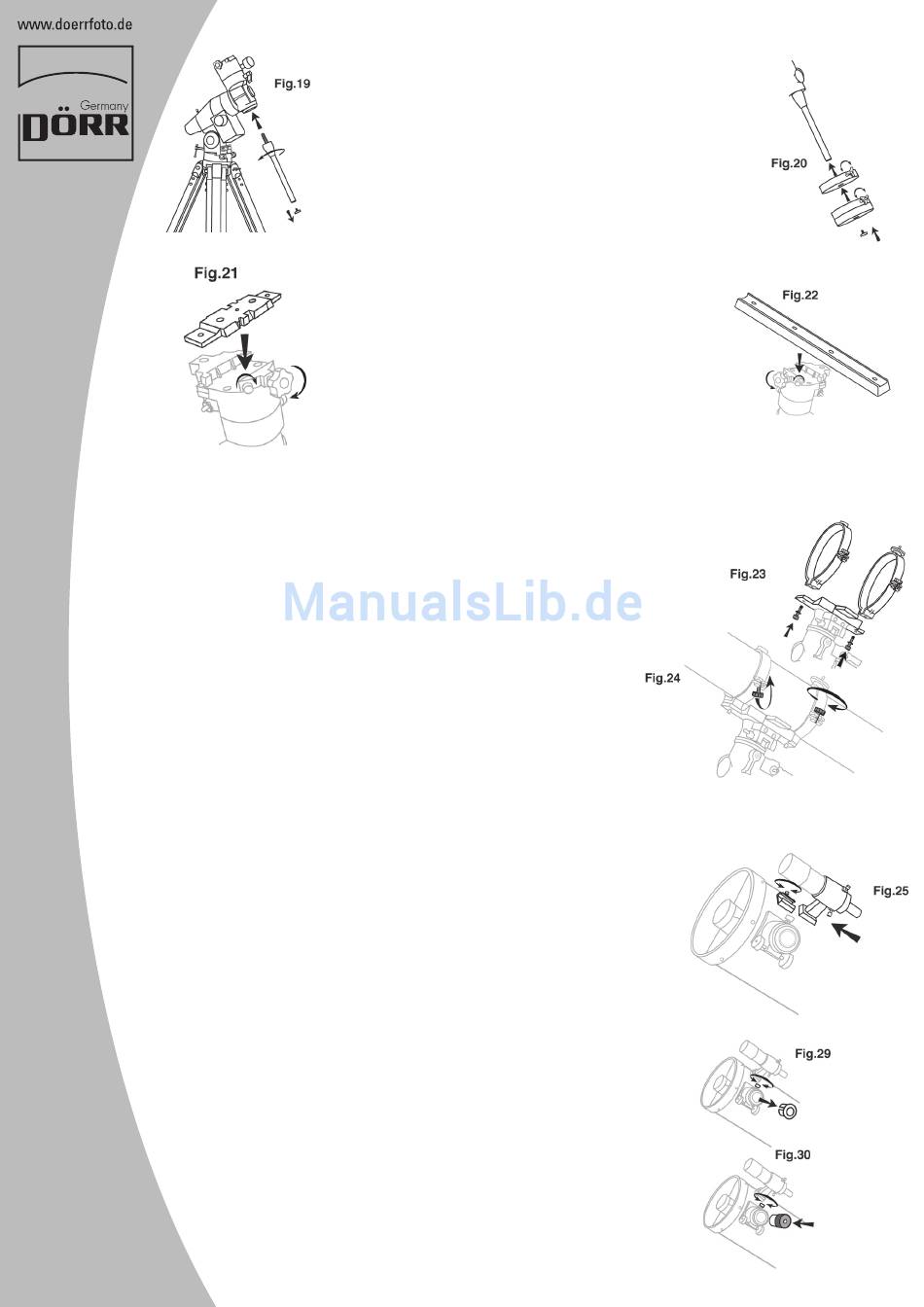

Anbringen der Gegengewichte (Fig. 19, 20)
1. Schrauben Sie die Gegengewichtsstange in das Gewinde am Ende der
Deklinationsachse. Ziehen Sie dann die Kontermutter auf der Gegen-
gewichtsstange fest an.
2. Entfernen Sie die Sicherungsschraube am Ende der Gegengewichtsstange.
3. Nehmen Sie die Gegengewichte und schieben Sie sie etwa bis zur Hälfte
der Gegengewichtsstange. Sichern Sie die Gegengewichte mit den
Fixierschrauben.
4. Befestigen Sie die Sicherungsschraube wieder am Ende der Gegengewichtsstange.
Einbau der kurzen Montageschiene (Fig. 21)
1. Montageschiene auf die Montierung setzen.
2. Durch Anziehen der zwei Klemmschrauben sichern.
Achtung: Die Schrauben genau mit den Nuten der
Montageschiene ausrichten.
Anbringen der langen Montageschiene (Fig. 22)
1. Montageschiene auf die Montierung setzen.
2. Durch Anziehen der zwei Klemmschrauben sichern.
