Chapman RM120 Anleitung
Verwandte Anleitungen für Chapman RM120
Inhaltszusammenfassung für Chapman RM120
-
Seite 12: Einführung
HINWEIS: Die in diesem Handbuch enthaltenen Informationen sind zum Zeitpunkt der Drucklegung korrekt. Im Laufe der Entwicklung sind jedoch Änderungen der Spezifikationen unvermeidlich. Sollten Sie feststellen, dass die angegebenen Informationen nicht mit Ihrer Maschine übereinstimmen, wenden Sie sich bitte direkt an Chapman Machinery Ltd, um Rat zu erhalten. Verwenden Sie nur Chapman- Originalersatzteile für Chapman-Maschinen und -Geräte. -
Seite 13: Identifizierung Von Komponenten

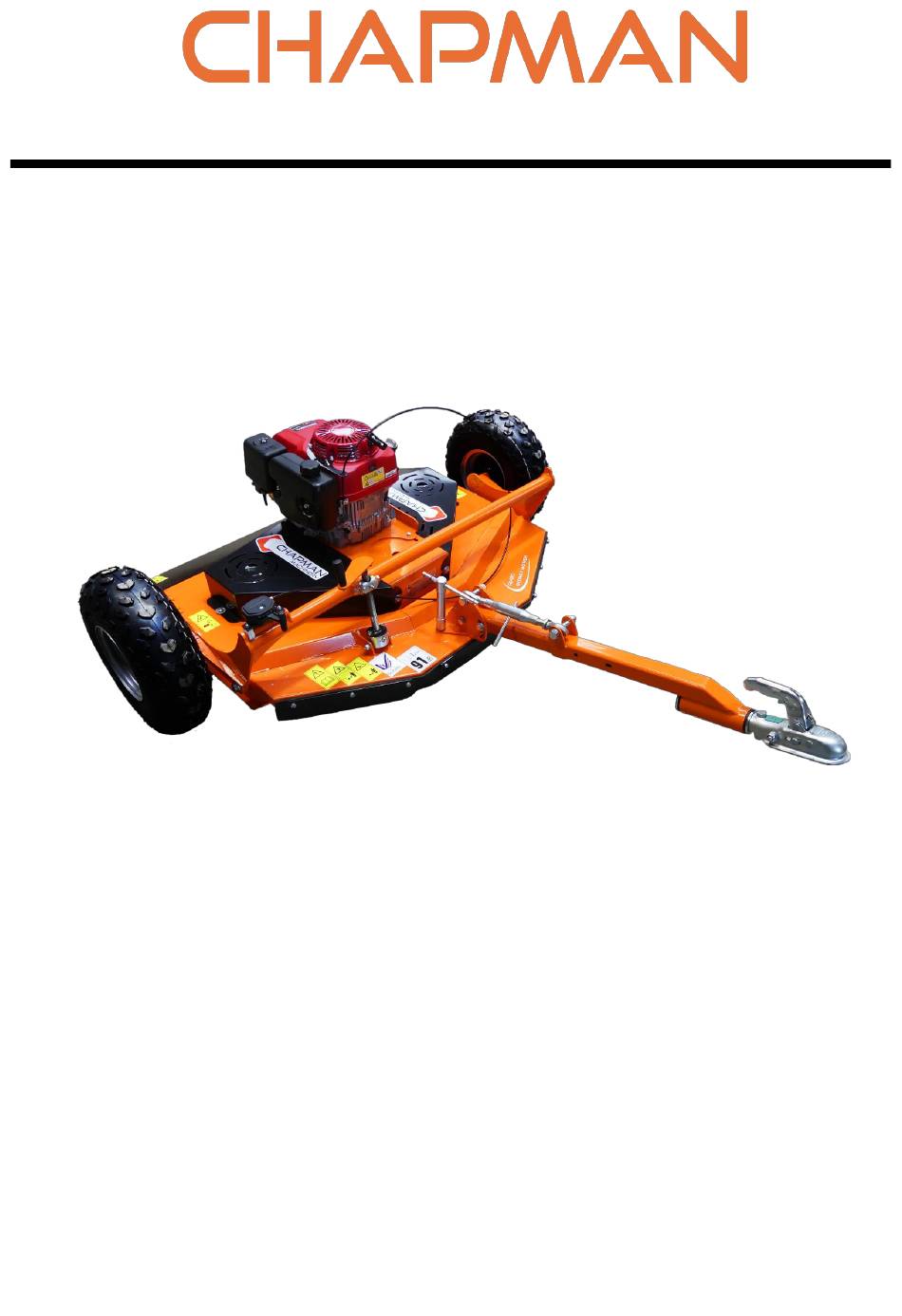

Sie eignet sich perfekt für landwirtschaftliche Betriebe und Anwesen. Der RM120 hat eine Schnittbreite von 1,2 m (4') und ist mit einem Honda GXV390 13hp oder optional mit einem Elektrostart GXV390 13hp erhältlich. Der RM150 hat eine Schnittbreite von 1,5 m (5') und ist mit einem Honda GXV390 13 PS oder optional mit einem GXV390 13 PS mit Elektrostart erhältlich. -
Seite 14: Identifizierung
Deutsch Identifizierung Jede Maschine ist mit einem Serienschild versehen (siehe unten), das folgende Angaben enthält: Modell Datum der Herstellung Seriennummer Masse Wenn Sie sich nach Ersatzteilen oder zusätzlicher Ausrüstung erkundigen, stellen Sie sicher, dass Sie diese Informationen zur Hand haben. Aufkleber am Gerät Wenn Ihr Gerät nicht alle der unten aufgeführten Aufkleber enthält, wenden Sie sich bitte vor dem Einsatz an Ihren Ausrüster, um Ersatzaufkleber zu erhalten. -
Seite 15: Bedienung
Deutsch Stellen Sie bei ausgeschaltetem Motor die Arbeitshöhe durch Drehen der Höhenverstellung vorne links an der Maschine auf ein geeignetes Niveau ein. Richten Sie die Maschine entsprechend der Deichsel- und Schnitthöhe aus. Dies wird durch Verdrehen des an der Deichsel angebrachten Verbindungsstücks erreicht. -
Seite 16: Vorwärtsgeschwindigkeit
Deutsch Schmierstellen Schmieren Sie die folgenden Punkte mit EP2-Fett gemäß dem Wartungsplan: (1-3. Rotor-Fettpunkte) Versetzen Bei Bedarf kann die Deichsel der RM-Serie nach links oder rechts versetzt oder zur Lagerung eingeklappt werden. Die Maschine wird versetzt, indem die T-Stange abgeschraubt, die Deichsel an die gewünschte Stelle verschoben und die T-Stange in ein geeignetes Loch eingesetzt wird. -
Seite 17: Einstellung Der Drosselklappe
Deutsch Einstellung der Drosselklappe Sollten Sie Probleme beim Starten oder Anhalten Ihres Mähers haben, z. B. wenn der Gaszug verbogen oder beschädigt ist, müssen Sie die Drosselklappe wie folgt einstellen; (Benötigt wird: 1 Kreuzschlitzschraubendreher) Suchen Sie die Halterung für den Gaszug an der Vorderseite Stellen Sie die Drosselklappe auf VOLL-CHOKE, wie unten des Motors und lösen Sie sie wie abgebildet mit einem gezeigt... -
Seite 18: Antriebsriemen & Kraftübertragung
Deutsch Antriebsriemen & Kraftübertragung Einbau/Ersatz Die RM-Serie ist mit 2 x Antriebsriemen (RM120 BX55, RM150 BX63) ausgestattet, die alle drei Rotoren antreiben: Entfernen Sie die schwarzen Riemenabdeckungen und Riemen zwischen den Riemenscheiben 2 und 3 lösen Sie die 2 M8-Schrauben an der Vorderseite des herausziehen und über die Motorriemenscheibe in der... -
Seite 19: Wartung
Lose Bolzen Schrauben prüfen und ggf. nachziehen Beschädigte Komponenten Reparieren oder ersetzen Abgenutzter Schalldämpfer Reparieren oder ersetzen Übermäßiges Motorgeräusch Wenden Sie sich an einen Vertragshändler Probleme mit dem Motor oder ein Chapman Machinery Service Center Übermäßiges Riemengeräusch Riemen rutschen Riemenspanner einstellen... -
Seite 20: Die Chapman-Garantie
Diese Garantie erstreckt sich nicht auf Teile, Materialien oder Ausrüstungen, die nicht von Chapman Machinery hergestellt wurden, für die der Käufer nur Anspruch auf die vom Hersteller an Chapman Machinery gewährte Garantie oder Gewährleistung hat . Nur Originalersatzteile sind für Garantieansprüche zulässig. -
Seite 21: Übertragung Der Garantie
Besitzerwechsel ausgefüllt und innerhalb von 14 Tagen nach dem Besitzerwechsel an Chapman Machinery geschickt wird. Chapman Machinery Ltd behält sich das Recht vor, die Übertragung der Garantie abzulehnen. Chapman Machinery behält sich das Recht vor, ohne Vorankündigung und ohne dazu verpflichtet zu sein, Änderungen und Verbesserungen an allen Maschinen vorzunehmen.
