- Seite 1 MCONNECT LINK BENUTZER/ INSTALLATIONSANLEITUNG QR CODE V3.0 REV. 01/2024...
-
Seite 2: Inhaltsverzeichnis
INDEX SICHERHEITSINFORMATION DAS GERÄT TECHNISCHE EIGENSCHAFTEN INSTALLATION INSTALLATIONSARTEN KONFIGURATION MODUL IN APP HINZUFÜGEN APP MODUL ENTFERNEN PARAMETER DES STEUERUNG ÄNDERN ODER ANZEIGEN BEFEHLE DES STEUERUNG ÄNDERN ODER ANZEIGEN ANZEIGE DER DIAGNOSE DER STEUERUNG RESET DURCHFÜHREN FEHLERBEHEBUNG ANWEISUNGEN FÜR VERBRAUCHER/FACHTECHNIKER LICHT... -
Seite 3: Sicherheitsinformation
SICHERHEITSINFORMATION Dieses Produkt wird in Übereinstimmung mit den Sicherheitsnormen der Europäischen Gemeinschaft (EC) zertifiziert. Dieses Produkt entspricht Richtlinie 2011/65/EU Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in elektrischen und elektronischen Geräten sowie der delegierten Richtlinie (EU)2015/863 der Kommission. -
Seite 4: Allgemeine Hinweise
SICHERHEITSINFORMATION Diese Kennzeichnung weist darauf hin, dass Batterien am Ende ihrer Nutzungsdauer nicht wie andere Haushaltsabfälle entsorgt werden dürfen. Batterien sollten zum Recycling an separaten Sammelstellen abgegeben werden. Die verschiedenen Arten von Verpackungen (Karton, Kunststoff usw.) müssen für das Recycling getrennt gesammelt werden. Trennen Sie Verpackungen und recyceln Sie sie verantwortungsbewusst. - Seite 5 SICHERHEITSINFORMATION und entbindet nicht die Verantwortung des Benutzers, den Abschnitt “Anwendernormen” zu lesen, um die korrekte Funktion des Produkts sicherzustellen. • Die Installation und Reparatur dieses Geräts darf nur von qualifizierten und erfahrenen Technikern durchgeführt werden, um sicherzustellen, dass alle diese Verfahren in Übereinstimmung mit den geltenden Gesetzen und Bestimmungen ausgeführt werden.
- Seite 6 SICHERHEITSINFORMATION • Wenn das Stromkabel beschädigt ist, muss es durch den Hersteller, den Kundendienst oder ähnlich qualifiziertes Personal ersetzt werden, um Gefahren zu vermeiden. • Beim Entfernen der Batterie muss das Gerät vom Stromnetz getrennt werden. • Achten Sie darauf, dass durch die Öffnungsbewegung des angetriebenen Teils eine Blockierung zwischen dem angetriebenen Teil und den angrenzenden festen Teilen vermieden wird.
- Seite 7 SICHERHEITSINFORMATION Fenster, Jalousien usw.) einwandfrei funktionieren und ausgerichtet und eben sind. Stellen Sie außerdem sicher, dass sich die erforderlichen mechanischen Anschläge an den entsprechenden Stellen befinden. • Die elektronische Steuerung muss an einem Ort installiert werden, der vor Flüssigkeiten (Regen, Feuchtigkeit usw.), Staub und Schädlingen geschützt ist. •...
- Seite 8 SICHERHEITSINFORMATION Verwendung geeigneter Hilfssysteme zum Bewegen oder Heben schwerer Gegenstände wird empfohlen. • Achten Sie besonders auf die Gefahr von herabfallenden Gegenständen oder unkontrollierten Bewegungen von Türen/Toren während der Installation oder des Betriebs dieses Produkts. HINWEISE AN DEN BENUTZER • Bewahren Sie dieses Handbuch an einem sicheren Ort auf, an dem Sie sich bei Bedarf jederzeit informieren können.
-
Seite 9: Verantwortung
SICHERHEITSINFORMATION Scharnieren vor, wenn sich das Produkt in Bewegung befindet. VERANTWORTUNG • Der Lieferant lehnt jegliche Haftung ab, wenn: • produktausfall oder Verformung durch unsachgemäße Installation, Verwendung oder Wartung! • wenn die Sicherheitsvorschriften bei der Installation, Verwendung und Wartung des Produkts nicht beachtet werden. •... -

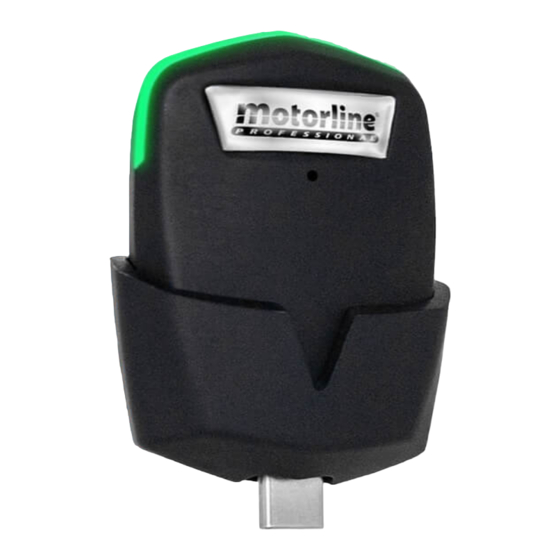

Seite 10: Das Gerät
FERNVERWALTUNG VON SENDERN Sie haben die volle Kontrolle über die Sender Ihrer Automatisierung und können sie flexibel und bequem verwalten. Mit MCONNECT LINK können Sie aus der Ferne Sender hinzufügen oder entfernen und so eine personalisierte und effiziente Verwaltung gewährleisten. Diese Funktion ist ideal für Eigentumswohnungen und Zugangssysteme und bietet die Flexibilität,... - Seite 11 DAS GERÄT TECHNISCHE EIGENSCHAFTEN • Stromversorgung USB Type C 5Vdc • Verbrauch 100mA | 5Vdc • Betriebstemperatur -20°C bis +70°C • Frequenz WLAN / Bluetooth 2.4 GHz • Kommunikation mit den Steuerung Reihe Kommunikation 802.11 b/g/n WLAN und Bluetooth • Technologie 5 (LE) •...
- Seite 12 DAS GERÄT TECHNISCHE EIGENSCHAFTEN 38mm 15mm 42mm 8,5mm 21mm LED-Anzeige Violett (Aussetzend) Modus zum Verbinden (Warten auf Hinzufügen) Rot (Fest) Ohne Netz Rot (Aussetzend) Cloud Verbindung verloren Erfolgreich mit dem lokalen Netzwerk verbunden, aber noch Blau (Fest) nicht mit der Cloud verbunden Blau (Aussetzend) Firmware aktualisieren Grün (Fest)
-
Seite 13: Installation
INSTALLATION INSTALLATIONSARTEN... -
Seite 14: Konfiguration
KONFIGURATION MODUL IN APP HINZUFÜGEN Wenn Sie die MCONNECT Applikation noch nicht heruntergeladen haben, können Sie sie über den unten stehenden QR-Code. 1 • Öffnen Sie die MCONNECT App. 2 • Anmelden. 3 • Drücken Sie auf der Startseite oben rechts auf die Schaltfläche „+“. 4 •... -
Seite 15: App Modul Entfernen
KONFIGURATION APP MODUL ENTFERNEN MCONNECT LINK Klicken Sie auf das zu Klicken Sie auf der Klicken Sie auf MCONNECT entfernen entfernende Gerät. Steuerungsseite Ihres und Bestätigen. Geräts auf das Symbol Bearbeiten. -
Seite 16: Parameter Des Steuerung Ändern Oder Anzeigen
KONFIGURATION PARAMETER DES STEUERUNG ÄNDERN ODER ANZEIGEN MCONNECT LINK 1 • Klicken Sie auf der Steuerungsseite Ihres Geräts auf das Symbol Bearbeiten. 2 • Klicken Sie auf der Bearbeitungsseite auf Einstellungen. 3 • Wählen Sie das gewünschte Menü, um auf die Parameter zuzugreifen, die Sie ändern/anzeigen... -
Seite 17: Befehle Des Steuerung Ändern Oder Anzeigen
KONFIGURATION BEFEHLE DES STEUERUNG ÄNDERN ODER ANZEIGEN MCONNECT LINK Klicken Sie auf der Klicken Sie auf der Wählen Sie die Steuerungsseite Ihres Bearbeitungsseite Funktion aus, die Sie auf Befehle zum Geräts auf das Symbol ändern oder deren Bearbeiten. Öffnen (Gesamt oder Wert Sie anzeigen Fußgänger). -
Seite 18: Anzeige Der Diagnose Der Steuerung
KONFIGURATION ANZEIGE DER DIAGNOSE DER STEUERUNG MCONNECT LINK Klicken Sie auf der Klicken Sie auf der Sie können die Steuerungsseite Ihres Bearbeitungsseite auf Steuerung mit Hilfe Diagnostik. Geräts auf das Symbol der Schaltflächen Bearbeiten. testen und den Status in der Liste... -
Seite 19: Reset Durchführen
KONFIGURATION RESET DURCHFÜHREN Beim Zurücksetzen ist das Gerät nicht mehr mit dem Konto, mit dem Sie in der APP verknüpft sind. Drücken Sie die Reset Taste, bis die LED in den Verbindungs Modus wechselt (violett blinkend), welches den Erfolg der Operation bestätigt. -
Seite 20: Fehlerbehebung
Modul konfiguriert haben, über einen Internetzugang verfügt. Überprüfen Sie, ob das Netzwerk, für das Sie Das Modul hat eine blaue das Modul konfiguriert haben, über einen Internetzugang verfügt. Ihre Steuerzentrale erhält keine Informationen von Prüfen Sie, ob das Kabel richtig sitzt. MCONNECT LINK...
