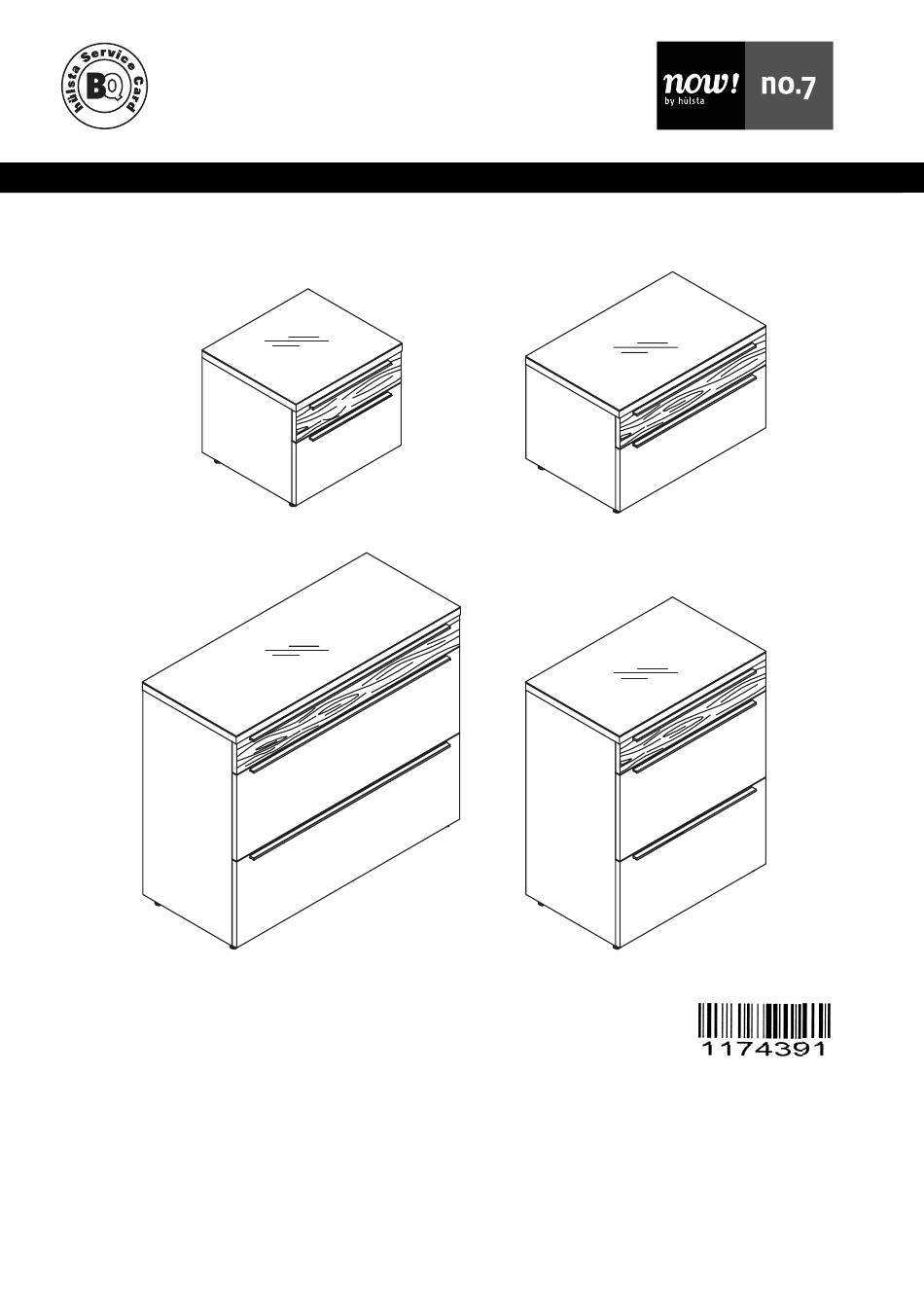

MONTAGEANLEITUNG ASSEMBLY INSTRUCTION NOTICE DE MONTAGE MONTAGEHANDLEIDING
MONTAGEANLEITUNG ASSEMBLY INSTRUCTION NOTICE DE MONTAGE MONTAGEHANDLEIDING
Lesen Sie zuerst die Anleitung und beginnen Sie dann mit der Montage
Before starting with the fitting, please read carefully the assembly instruction
Avant de commencer avec le montage, nous vous prions de bien lire le notice de montage
Voordat uw met de montage begint, a.u.b. de montagehandleiding lezen
MONTAGEANLEITUNG
BAUKASTEN
TYP 4171, 4172, 4181, 4182
ASSEMBLY UNIT
ELEMENT
ELEMENT
Werbung

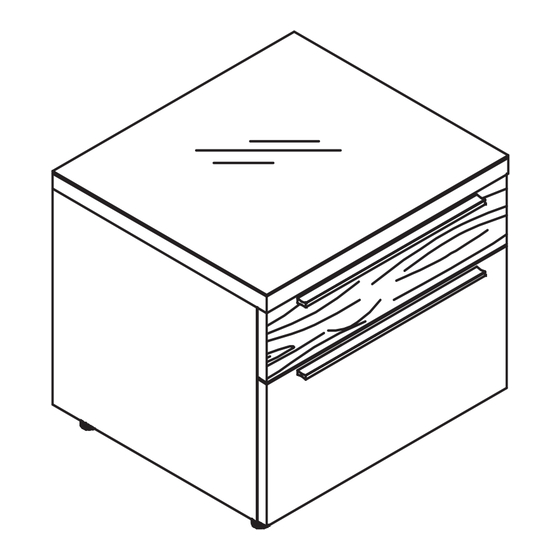

Verwandte Anleitungen für Hulsta now! 4171
