PAN02PRO
DI BOX ACTIVE
USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D`UTILISATION
MANUAL DE USUARIO
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Palmer PAN02PRO

Inhaltszusammenfassung für Palmer PAN02PRO

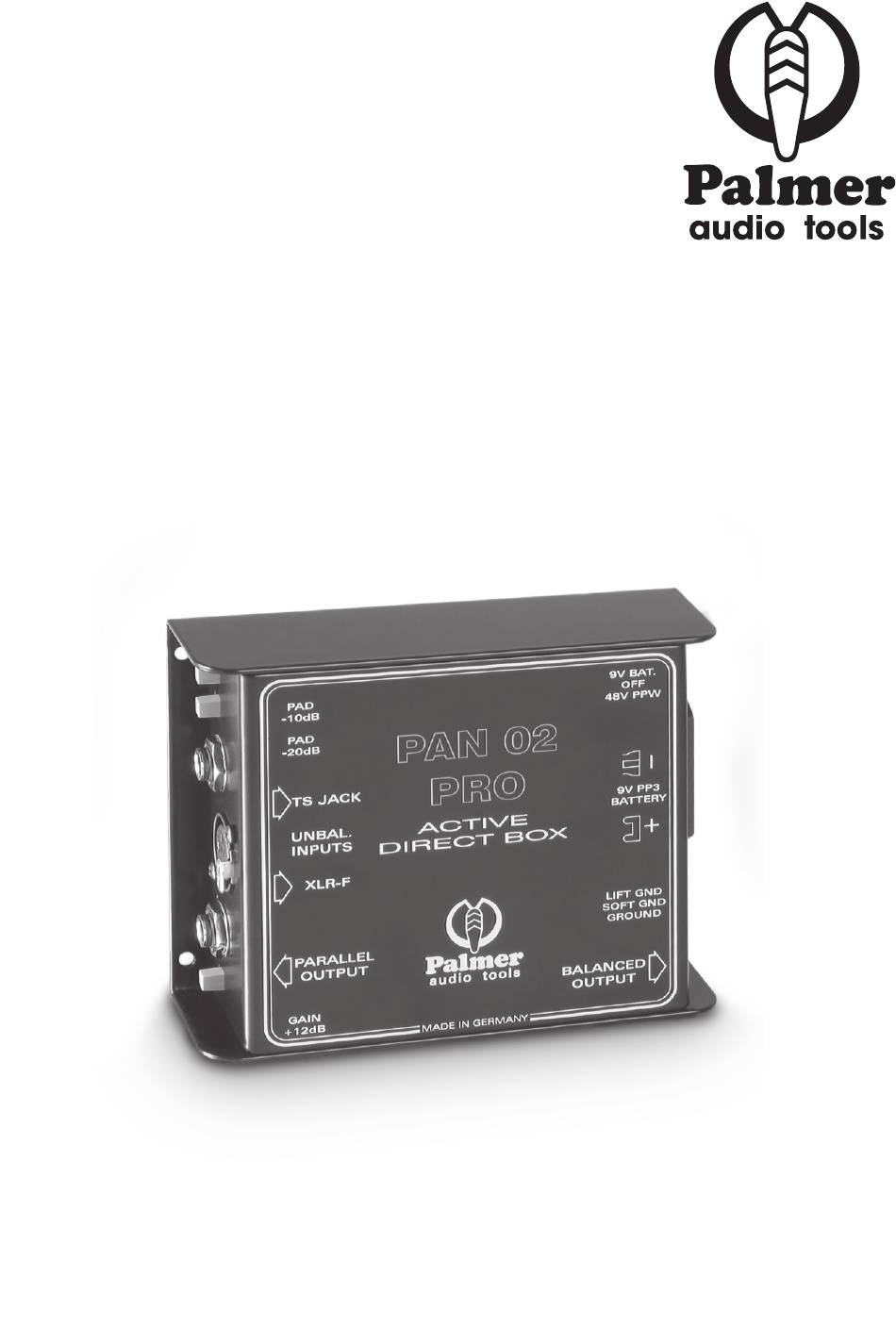

  • Seite 1 PAN02PRO DI BOX ACTIVE USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO...

  • Seite 14: Anwendungsbereich

    PAN02PRO DI-BOX AKTIV ANWENDUNGSBEREICH Eine DI-Box hat die Aufgabe, ein unsymmetrisches, hochohmiges Line-Pegel Signal so zu wandeln, dass es symmetrisch niederohmig zum Anschluss an einen Mikrofoneingang zur Verfügung steht. Eine un- symmetrische hochohmige Kabelführung ist anfällig für Brummen und andere Störsignale. Auch ist die Kabellänge begrenzt, da mit längeren Kabeln nicht nur die Nebengeräusche steigen, sondern -durch Kabel-...

  • Seite 15: Sicherheitshinweise

    SICHERHEITSHINWEISE Lesen Sie diese Anleitung bitte sorgfältig durch. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. Befolgen Sie die Anweisungen. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise. Verwenden Sie ausschließlich stabile und passende Stative bzw.

  • Seite 16: Bei Geräten Mit Netzanschluss

    BEI GERÄTEN MIT NETZANSCHLUSS: 22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport).
  • Seite 17 CAUTION ACHTUNG RISK OF ELECTRIC SHOCK DO NOT OPEN Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages bestehen kann. Im In- neren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Service-Personal durchführen.

  • Seite 18: Anschlüsse

    ANSCHLÜSSE Line-Signale, wie z.B. von Keyboards, werden über ein abgeschirmtes Instrumentenkabel mit Klinkenstecker (6,3mm Mono-Klinke/TS-Klinke) an die mit „Input“ bezeichnete Klinkenbuchse angeschlossen. Daneben steht auch ein unsymmetrisch beschalteter XLR/f - Eingang zur Verfügung (PIN 1+3 = Masse, PIN2 = heiß). Mit der PAN02 PRO können so z.B.
  • Seite 19 GAIN +12d Bei geringem Eingangspegel, besonders dann, wenn am Ausgang der PAN02 PRO ein LINE-Signal gefordert wird, kann die Verstärkung der Box um 12 dB durch Drücken des so bezeichneten Schalters angehoben werden. Ein denkbarer Anwendungsfall wäre ein am Eingang angeschlossenen Gerät, das nur den semiprofessionellen -10 dBV Pegel liefert, am Ausgang wird aber der Studiopegel von +4dBu/6dBu benötigt.

  • Seite 20: Technische Daten

    TECHNISCHE DATEN DI-Box aktiv Produktart: DI-Box Typ: aktiv Anzahl Kanäle: Anzahl Eingänge: Eingangsanschlüsse: 6.3mm Monoklinke (TS-Klinke), XLR/f unsymmetrisch, PIN 1 & 3 gebrückt Max. Eingangspegel: + 45 dBu Eingangsimpedanz: 0dB & 12dB: 1 MOhm; -10 & -20dB: 70kOhm; -30dB:40kOhm Eingangsdämpfung: 0dB, -10dB, -20dB, -30 dB Signalverstärkung: +12dB...

  • Seite 21: Frequenz- Und Phasengang

    FREQUENZ- UND PHASENGANG...
  • Seite 22 RAUSCHEN...

  • Seite 23: Herstellergarantie

    HERSTELLERGARANTIE Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke Palmer. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt, bei normalem Gebrauch während des Zeitraums von 5 Jahren bzw.

  • Seite 24: Haftungsbeschränkung

    Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar. Diese Garantie ist nur innerhalb von Europa gültig. Außerhalb von Europa wenden Sie sich bitte an unsere offiziel- len Vertriebspartner.

  • Seite 25: Eg-Konformitätserklärung

    EG-KONFORMITÄTSERKLÄRUNG Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com. KORREKTE ENTSORGUNG DIESES PRODUKTS (ELEKTRO-ABFÄLLE) (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
