Vision & Control LDL7x200-R625/UDC/-a Montage- Und Betriebsanleitung
Diffuse led-linienbeleuchtung
Verwandte Anleitungen für Vision & Control LDL7x200-R625/UDC/-a
Inhaltszusammenfassung für Vision & Control LDL7x200-R625/UDC/-a

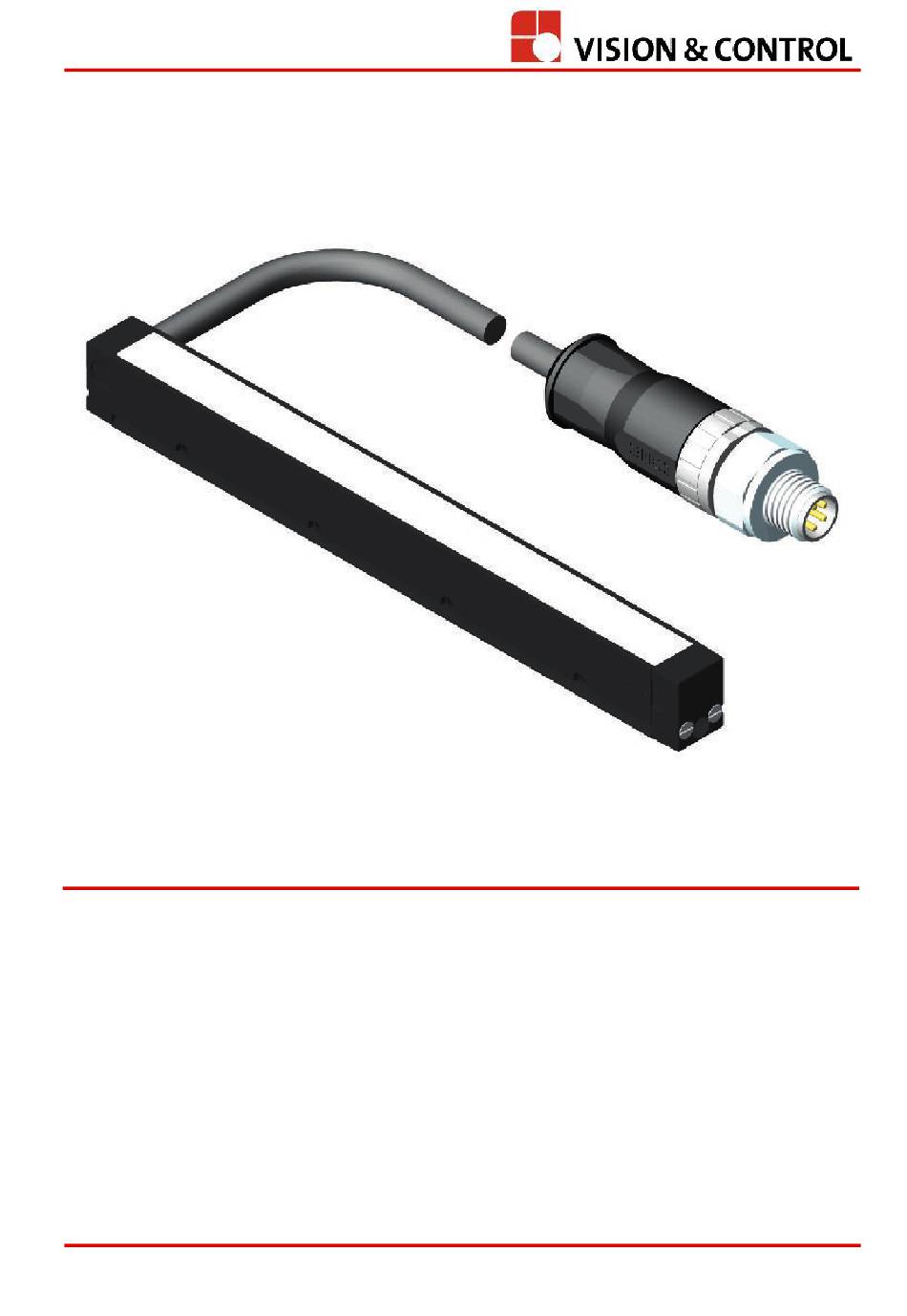

- Seite 1 Montage- und Betriebsanleitung LDL7x200-R625/UDC/-a Diffuse LED-Linienbeleuchtung 999.994.571.10-de-1.0 © Vision & Control GmbH 2016...
- Seite 2 LDL7x200-R625/UDC/-a Herausgeber und Vision & Control GmbH Inverkehrbringer Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 Telefax: +49 (0) 3681 7974-33 www.vision-control.com Dokumentenname 999.994.571.10-de-1.0 Version: 1.0 Erstausgabedatum 01.02.2016 Änderungsdatum Urheberrecht Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mit- teilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
-
Seite 3: Inhaltsverzeichnis
LDL7x200-R625/UDC/-a Inhaltsverzeichnis INHALTSVERZEICHNIS Inhaltsverzeichnis ..................3 1 Zu dieser Anleitung .................. 4 2 Sicherheit ....................5 Darstellung von Warnhinweisen ............ 5 Sicherheitshinweise ............... 5 Qualifiziertes Personal ..............6 3 Produktbeschreibung ................7 Bestimmungsgemäße Verwendung ..........7 Vorhersehbare Fehlanwendungen ..........7 Kennzeichnung des Gerätes ............ -
Seite 4: Zu Dieser Anleitung
LDL7x200-R625/UDC/-a Zu dieser Anleitung ZU DIESER ANLEITUNG Diese Anleitung enthält wichtige Hinweise zum sicheren, sachgemäßen und wirtschaftlichen Umgang mit dem Gerät. Diese Anleitung ist sorgfältig und vollständig zu lesen, um Gefahren und Reparaturen zu vermeiden, Ausfall- zeiten zu vermindern und die Lebensdauer des Gerätes zu erhöhen. -
Seite 5: Sicherheit
LDL7x200-R625/UDC/-a Sicherheit SICHERHEIT 2.1 Darstellung von Warnhinweisen Warnhinweise warnen an den betreffenden Stellen im Dokument vor drohen- den Gefahren. Warnhinweise werden immer mit einem Signalwort eingeleitet und farblich hervorgehoben. Das Signalwort informiert über die Schwere der Gefahr. " WARNUNG Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. -
Seite 6: Qualifiziertes Personal
LDL7x200-R625/UDC/-a Sicherheit Vor Arbeiten am Gerät ist das Gerät von der Betriebsspannung zu trennen! • Niemals Aufkleber/Schilder am Produkt entfernen! Alle Schilder in stets gut lesbarem Zustand halten! • Das Gerät nur bestimmungsgemäß und nur in einwandfreiem, unbeschä- digtem Zustand betreiben. -
Seite 7: Produktbeschreibung
LDL7x200-R625/UDC/-a Produktbeschreibung PRODUKTBESCHREIBUNG 3.1 Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich als Einbaugerät für den Einsatz als Beleuch- tungselement in der industriellen Bildverarbeitung im Bereich der Automati- sierungstechnik vorgesehen. Das Gerät darf nur in geschlossenen Räumen verwendet werden. Der einwandfreie und sichere Betrieb setzt sachgemäßen Transport, sachge- mäße Lagerung, Montage, Installation, Inbetriebnahme, Bedienung und... -
Seite 8: Kennzeichnung Des Gerätes
LDL7x200-R625/UDC/-a Produktbeschreibung 3.3 Kennzeichnung des Gerätes Produktbezeichnung Bezeichnung Beschreibung Diffuse LED-Linienbeleuchtung 7x200 Abmessungen Leuchtfeld: 7 mm x 200 mm R625 Rot, Dominantwellenlänge: 625 nm Blitzbar, kein Controller integriert Revision Typenschilder Typ: xxxxxxxxxx No: xxxxxxxx Abbildung 1: Typenschild (auf Gerätevorderseite) 3.4 Anzeige- und Bedienelemente Das Gerät verfügt über keine Anzeige- oder Bedienelemente. -
Seite 9: Geräteaufbau
LDL7x200-R625/UDC/-a Produktbeschreibung 3.5 Geräteaufbau Abbildung 2: Geräteaufbau - Vorderseite (standard) Gehäuse Leuchtfeld Gewindebohrungen M2,5 (durchgehend) Gewindebohrungen M3, Tiefe 9,5 mm (beidseitig) Standardkabelausgang (Bestell-Nr.: 1-34-110) 4-poliger M8-Stecker © Vision & Control GmbH 2016... - Seite 10 LDL7x200-R625/UDC/-a Produktbeschreibung Abbildung 3: Geräteaufbau - Vorderseite (alternativ) Alternativer Kabelausgang (Bestell-Nr.: 1-34-310) © Vision & Control GmbH 2016...
-
Seite 11: Maßzeichnung
LDL7x200-R625/UDC/-a Produktbeschreibung 3.6 Maßzeichnung same on the opposite side M3 depth M8 connector 18.5 18.5 M2.5 (on both sides) cable luminous field Ø Abbildung 4: Maßzeichnung (alle Maßangaben in mm) © Vision & Control GmbH 2016... -
Seite 12: Verpackung Und Transport
LDL7x200-R625/UDC/-a Verpackung und Transport VERPACKUNG UND TRANSPORT ACHTUNG Das Gerät ist stoßempfindlich. Schockbelastungen können das Gerät beschädigen! • Das Gerät beim Transport nicht fallen lassen. • Schockbelastungen vermeiden. Das Gerät ist entsprechend den zu erwartenden Transportbedingungen ver- packt. Für die Verpackung wurden ausschließlich umweltfreundliche Materia- lien verwendet. -
Seite 13: Einbau Und Montage
LDL7x200-R625/UDC/-a Einbau und Montage EINBAU UND MONTAGE ACHTUNG Elektronische Bauteile und Baugruppen sind empfindlich gegen elektrosta- tische Entladung. • Vor der Montage des Gerätes sind geeignete ESD-Schutzmaßnahmen zu treffen! • Gerät nur im spannungslosen Zustand anschließen! 5.1 Gerät montieren Zur Montage des Gerätes befinden sich an den Seiten Gewindebohrungen. -
Seite 14: Betrieb
LDL7x200-R625/UDC/-a Betrieb BETRIEB 6.1 Gerät anschließen Gerät entsprechend der Anschlussbelegung anschließen. ACHTUNG • Das Gerät ist ausschließlich mit geeigneten Stromquellen (LED-/ Blitz- Controllern) zu betreiben. Zulässige Parameter beachten (Siehe Kapitel 8 “Technische Daten”). • Das Gerät ist nicht gegen Verpolung geschützt. -
Seite 15: Inbetriebnahme
LDL7x200-R625/UDC/-a Betrieb 6.2 Inbetriebnahme Personenschäden durch Flackern, Blendung oder Strahlung " VORSICHT Flackern, Blendung und stroboskopische Effekte können psychologische Störungen wie Kopfschmer- zen, Unbehagen oder Ermüdung erzeugen. Blendgefahr • Die starke Blendwirkung kann temporär einge- schränktes Sehvermögen hervorrufen, die zu Irritationen, Beeinträchtigungen oder Unfällen... -
Seite 16: Betriebsarten
LDL7x200-R625/UDC/-a Betrieb 6.3 Betriebsarten Dauerbetrieb Das Gerät kontinuierlich mit einem für den Dauerbetrieb zulässigen LED-Strom betreiben. Den maximal zulässigen Wert für den Dauerstrom nicht überschreiten (Siehe Kapitel 8.2 “Elektrische Parameter”). Blitzbetrieb Das Gerät mit für den Blitzbetrieb zulässigen Stromimpulsen betreiben. -
Seite 17: Wartung Und Technischer Support
LDL7x200-R625/UDC/-a Wartung und Technischer Support WARTUNG UND TECHNISCHER SUPPORT 7.1 Wartung Das Gerät ist wartungsfrei. Abhängig von der Betriebsumgebung muss es von Verschmutzungen gesäubert werden. Die Reinigung darf nur in span- nungslosem Zustand erfolgen. Reinigung der Außenseite • Die Außenseite mit einem feuchten Tuch reinigen. -
Seite 18: Technische Daten
LDL7x200-R625/UDC/-a Technische Daten TECHNISCHE DATEN 8.1 Allgemeine Parameter Parameter Eigenschaften Gehäusematerial Aluminium eloxiert Optisches Material PMMA Abmessungen Gehäuse 212 mm x 9 mm x 11,5 mm Abmessungen Leuchtfeld 7 mm x 200 mm Steckverbinder M8, 4-polig Länge des Anschlusskabels 150 mm... -
Seite 19: Elektrische Parameter
LDL7x200-R625/UDC/-a Technische Daten 8.2 Elektrische Parameter Parameter Dauerbetrieb LED-Strom I 0,36 A Flussspannung U 6,8 V 8,6 V Leistungsaufnahme P 3,2 W Blitzbetrieb LED-Strom I 1,6 A Flussspannung U 6,8 V 10,5 V Leistungsaufnahme P 3,2 W Einschaltverhältnis t 1 : 9 (Siehe Diagramm "Impulsbelastung"... - Seite 20 LDL7x200-R625/UDC/-a Technische Daten Spektrale Emission Wellenlänge [nm] Abbildung 7: Spektrale Emission © Vision & Control GmbH 2016...
- Seite 21 LDL7x200-R625/UDC/-a Technische Daten Impulsbelastung Abbildung 8: Impulsbelastung bei Umgebungstemperatur = 25 °C © Vision & Control GmbH 2016...
-
Seite 22: Umgebungsbedingungen
20 % bis 95 % Kondenswasser Nicht zulässig Nicht zulässig 8.5 Zubehör Für die Beleuchtung LDL7x200-R625/UDC/-a ist ein umfangreiches Zubehör verfügbar. Nähere technische Angaben zum Zubehör sind dem Produktkata- log unter www.vision-control.com zu entnehmen. © Vision & Control GmbH 2016... -
Seite 23: Entsorgung
LDL7x200-R625/UDC/-a Entsorgung ENTSORGUNG Das Gerät ist RoHS konform. Verpackungen und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden. Das Produkt selbst darf nicht über den Hausmüll entsorgt werden. Hinweise für eine fachgerechte Entsorgung der Altgeräte sind beim Hersteller, beim örtlichen Vertriebspartner oder der entsprechenden nationa- len Behörde erhältlich. -
Seite 24: Konformitätserklärung
LDL7x200-R625/UDC/-a Konformitätserklärung 10 KONFORMITÄTSERKLÄRUNG EG-Konformitätserklärung gemäß der EG-Richtlinie 2004/108/EG (elektromagnetische Verträglichkeit) vom 15. Dezember 2004 Hiermit erklären wir, dass das nachstehend bezeichnete Gerät in seiner Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausfüh- rung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2004/108/EG entspricht. -
Seite 25: Änderungsnachweis
LDL7x200-R625/UDC/-a Änderungsnachweis 11 ÄNDERUNGSNACHWEIS Version Datum Inhalt Kapitel © Vision & Control GmbH 2016... -
Seite 26: Notizen
LDL7x200-R625/UDC/-a Notizen 12 NOTIZEN © Vision & Control GmbH 2016... - Seite 27 LDL7x200-R625/UDC/-a © Vision & Control GmbH 2016...
- Seite 28 LDL7x200-R625/UDC/-a Vision & Control GmbH Mittelbergstraße 16 98527 Suhl Deutschland Telefon: +49 (0) 3681 7974-20 Telefax: +49 (0) 3681 7974-33 www.vision-control.com 160712_999.994.571.10-de-1.0 © Vision & Control GmbH 2016...
