METRON PT100-LC Bedienungsanleitung Seite 4

0 – 20 mA OFF
4 – 20 mA ON
0 – 10 V OFF

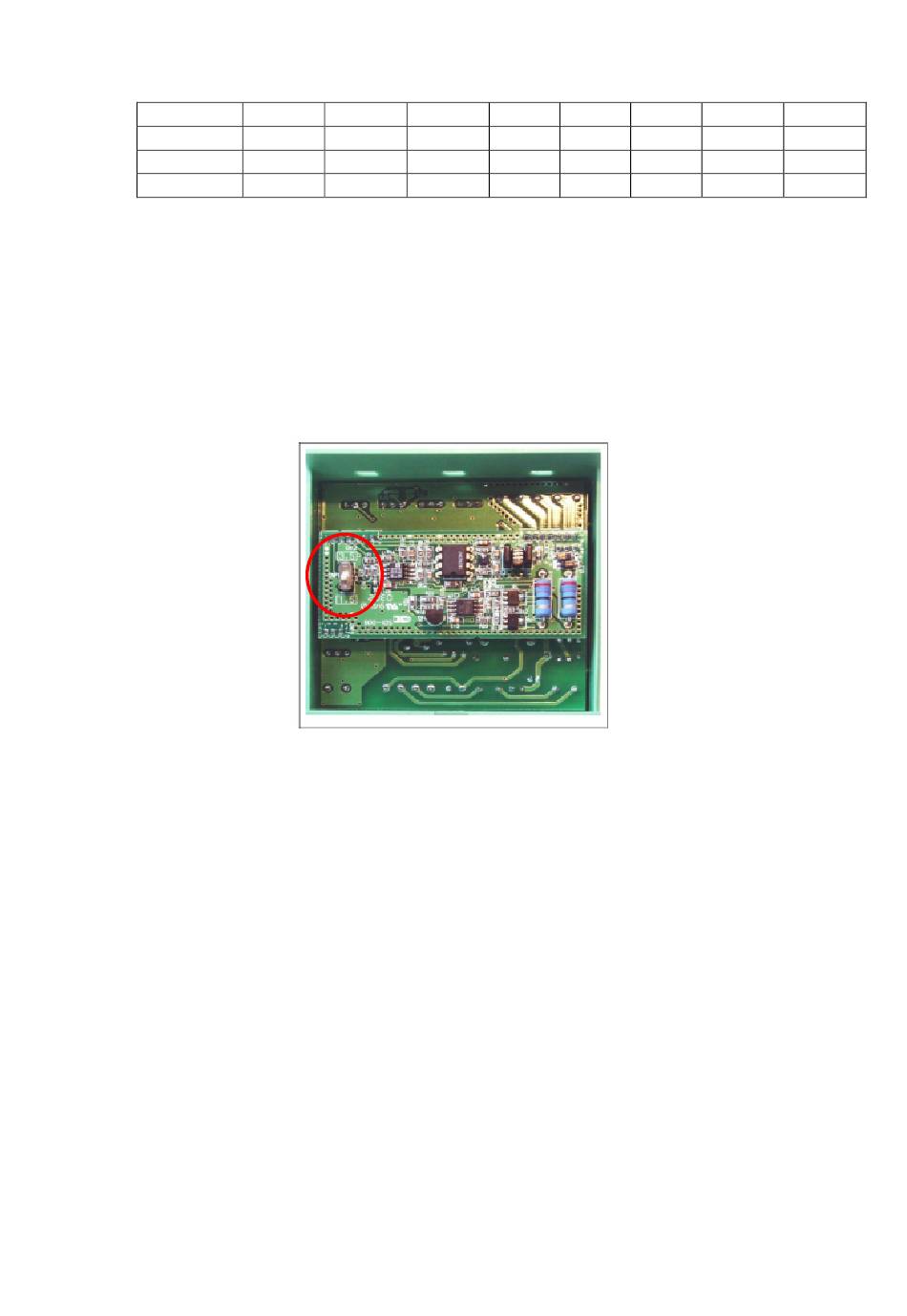

Die Eingangsverstärkung des Verstärkers kann zwischen 1,5 mV/V und 3,5 mV/V
umgeschaltet werden. Dieser Schalter befindet sich auf der Platinenunterseite. Um an
diesen Schalter zu gelangen muss das Gehäuse durch leichtes Drücken der 3 Rasten auf
jeder Seite geöffnet werden.
Die Standardeinstellung beträgt 3,5 mV/V, so dass die meisten Wägezellen mit 2 mV/V
ohne Änderung der Einstellung angeschlossen werden können. Für Sensoren mit einem
Kennwert kleiner als 1mV/V sollte die Schaltereinstellung geändert werden.
4 Abgleich
Der Abgleich erfolgt mittels 4 Spindel-Potentiometer auf der Oberseite des Gerätes.
Sowohl für die Nullpunkteinstellung, wie auch für die Verstärkung stehen jeweils ein
Poti für die Grob- und ein Poti für die Feineinstellung zur Verfügung.
Als erstes erfolgt der Abgleich des Nullpunktes. Hierzu die Waage entlasten und den
Ausgangswert mittels der beiden Potentiometer auf 0V bzw. 0/4 mA einstellen.
Um die Verstärkung einstellen zu können ist die Beaufschlagung der Waage mit einem
bekannten Gewicht notwendig.
Wird z.B. eine 2000 kg Waage mit 500 kg belastet, so ist mittels der beiden
Potentiometer ein Ausgangssignal von 2,5 V für den Spannungsausgang einzustellen.
Danach die Waage entlasten und Nullpunkteinstellung ggf. nachjustieren. Waage erneut
belasten und Einstellungen kontrollieren.
Bedienungsanleitung PT100-LC
1 2 3
OFF OFF
OFF ON
ON OFF
- 4 -
4 5 6
ON ON ON
OFF ON ON
OFF OFF OFF
7 8
OFF OFF
OFF OFF
ON ON
