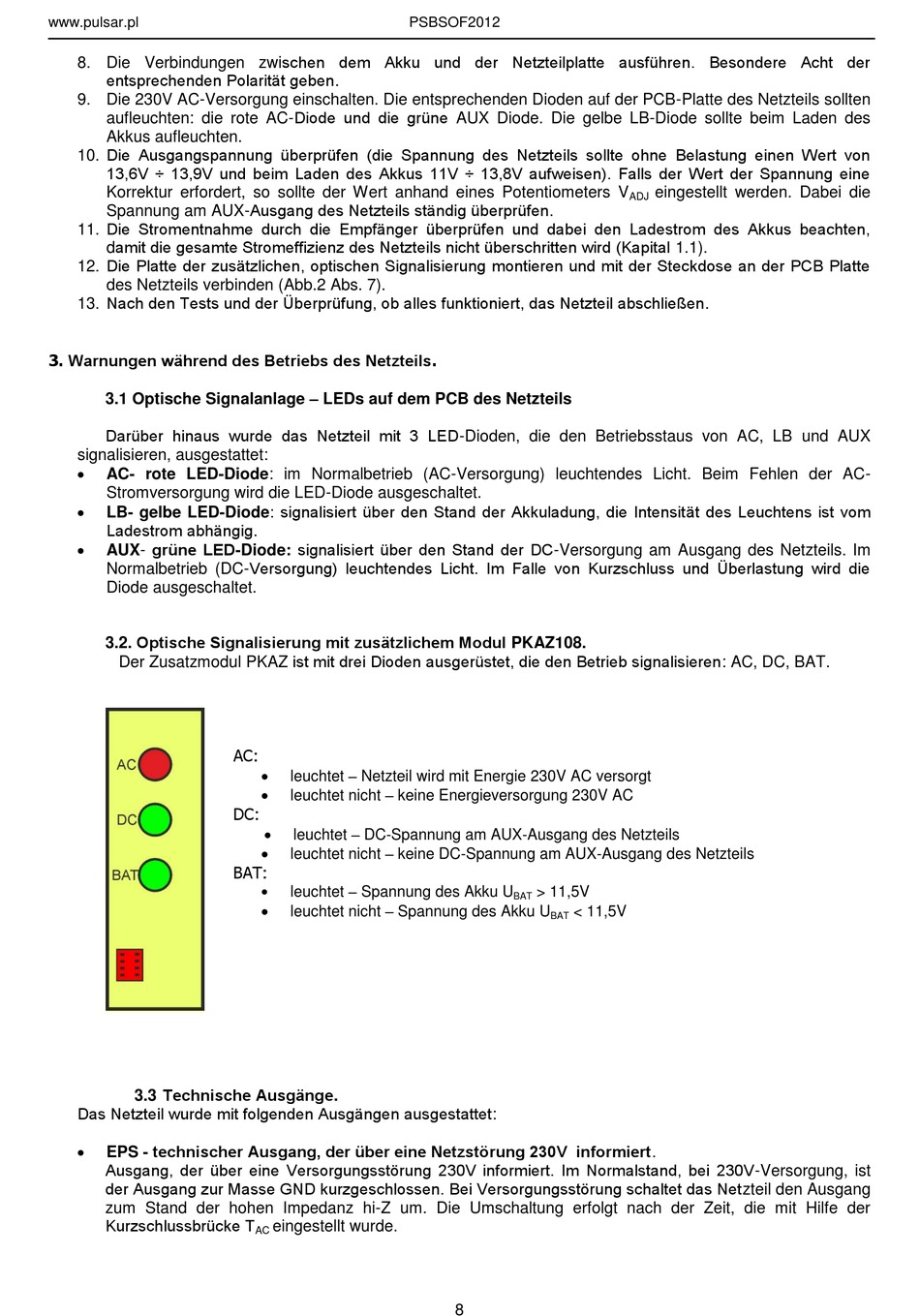

8. Die Verbindungen zwischen dem Akku und der Netzteilplatte ausführen. Besondere Acht der
entsprechenden Polarität geben.
9. Die 230V AC-Versorgung einschalten. Die entsprechenden Dioden auf der PCB-Platte des Netzteils sollten
aufleuchten: die rote AC-Diode und die grüne AUX Diode. Die gelbe LB-Diode sollte beim Laden des
Akkus aufleuchten.
10. Die Ausgangspannung überprüfen (die Spannung des Netzteils sollte ohne Belastung einen Wert von
13,6V ÷ 13,9V und beim Laden des Akkus 11V ÷ 13,8V aufweisen). Falls der Wert der Spannung eine
Korrektur erfordert, so sollte der Wert anhand eines Potentiometers V
Spannung am AUX-Ausgang des Netzteils ständig überprüfen.
11. Die Stromentnahme durch die Empfänger überprüfen und dabei den Ladestrom des Akkus beachten,
damit die gesamte Stromeffizienz des Netzteils nicht überschritten wird (Kapital 1.1).
12. Die Platte der zusätzlichen, optischen Signalisierung montieren und mit der Steckdose an der PCB Platte
des Netzteils verbinden (Abb.2 Abs. 7).
13. Nach den Tests und der Überprüfung, ob alles funktioniert, das Netzteil abschließen.
3. Warnungen während des Betriebs des Netzteils.
3.1 Optische Signalanlage – LEDs auf dem PCB des Netzteils
Darüber hinaus wurde das Netzteil mit 3 LED-Dioden, die den Betriebsstaus von AC, LB und AUX
signalisieren, ausgestattet:

AC- rote LED-Diode: im Normalbetrieb (AC-Versorgung) leuchtendes Licht. Beim Fehlen der AC-
Stromversorgung wird die LED-Diode ausgeschaltet.

LB- gelbe LED-Diode: signalisiert über den Stand der Akkuladung, die Intensität des Leuchtens ist vom
Ladestrom abhängig.

AUX- grüne LED-Diode: signalisiert über den Stand der DC-Versorgung am Ausgang des Netzteils. Im
Normalbetrieb (DC-Versorgung) leuchtendes Licht. Im Falle von Kurzschluss und Überlastung wird die
Diode ausgeschaltet.
3.2. Optische Signalisierung mit zusätzlichem Modul PKAZ108.
Der Zusatzmodul PKAZ ist mit drei Dioden ausgerüstet, die den Betrieb signalisieren: AC, DC, BAT.
3.3 Technische Ausgänge.
Das Netzteil wurde mit folgenden Ausgängen ausgestattet:

EPS - technischer Ausgang, der über eine Netzstörung 230V informiert.
Ausgang, der über eine Versorgungsstörung 230V informiert. Im Normalstand, bei 230V-Versorgung, ist
der Ausgang zur Masse GND kurzgeschlossen. Bei Versorgungsstörung schaltet das Netzteil den Ausgang
zum Stand der hohen Impedanz hi-Z um. Die Umschaltung erfolgt nach der Zeit, die mit Hilfe der
Kurzschlussbrücke T
AC:

leuchtet – Netzteil wird mit Energie 230V AC versorgt

leuchtet nicht – keine Energieversorgung 230V AC
DC:

leuchtet – DC-Spannung am AUX-Ausgang des Netzteils

leuchtet nicht – keine DC-Spannung am AUX-Ausgang des Netzteils
BAT:

leuchtet – Spannung des Akku U

leuchtet nicht – Spannung des Akku U
eingestellt wurde.
AC
PSBSOF2012
> 11,5V
BAT
< 11,5V
BAT
8
eingestellt werden. Dabei die
ADJ
