Montageanleitung Karussell „circulus 1"
Artikel-Nr. 51 4024 401

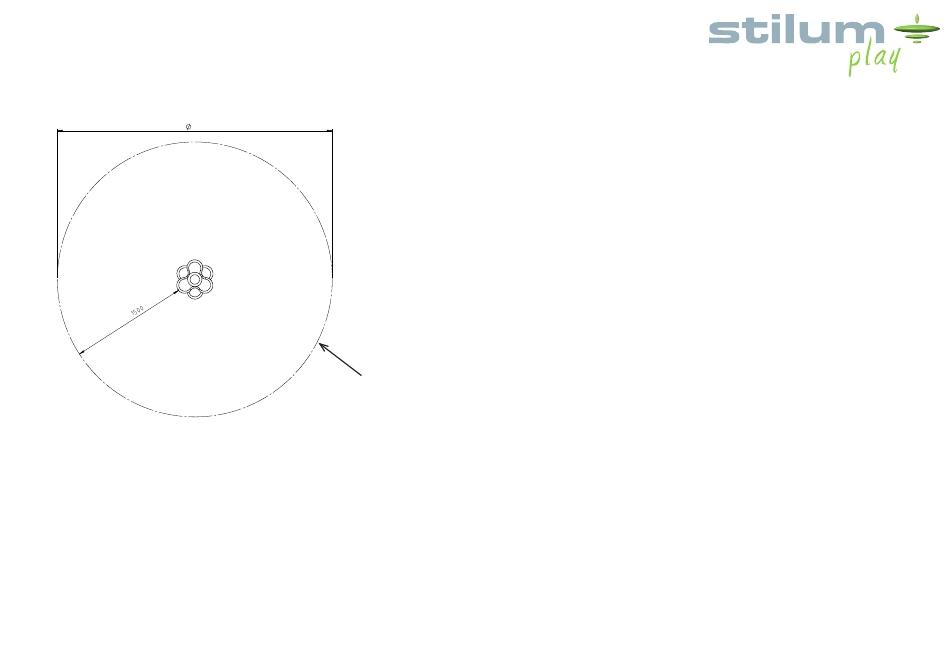

Skizze 3: Draufsicht
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
3500
Grundfläche des
Mindestraums
A Fallraum kleiner
Rev
5. Nach der Abbindezeit von 10-14 Tagen – je nach Witterung und Fundament-
größe - vorhandene Zwischenräume zwischen Fundament und Fundament-
loch mit Erdaushub auffüllen und verdichten.
6. Die Fundamentoberfläche säubern und das vormontierte Spielgerät auf den
Bodenanker aufsetzen und verschrauben.
7. Die gesamte Aufprallfläche mit einem der ausgeschriebenen Fallhöhe ent-
sprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: 320 mm
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies,
synthetischer Fallschutz
Bei geringerer Einbautiefe (Sonderanfertigung) empfehlen wir synthetischen
Fallschutz. In diesem Fall muss gewährleistet sein, dass herausragende Teile
(z.B. Schrauben, Kontenbleche) mit entsprechendem Fallschutz abgedeckt
werden.
8. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
Benennung
Name
Datum
Draufsicht
die Benutzer führen. Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
Gez.
Simonis
14.02.18
Gepr.
Projekt
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
circulus1
Zeichnungsnummer
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
0207-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
08.01.19 ES
56271 Kleinmaischeid
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
mit Feuchtigkeit braune Rostflecken.
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
einem feinen Schleifmittel (Korn 240) zu entfernen.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Maßstab
1:20
Blatt
1
A3
Stand: 01.02.2021 S. 3
